Pressacavo, filettatura metrica, grigio argento

N. art. 2022851 | EAN 4012195532934 | ELDAS-No. 121 720 779

no
grigio argento; RAL 7001
Descrizione del prodotto

Descrizione del prodotto

Il modo più rapido e agevole per installare pressacavi su scatole di derivazione cavi e alloggiamenti per dispositivi antistrappo e guarnizioni: i pressacavi V-TEC VM con efficacia collaudata di OBO. Grazie alle alette di tenuta e alla speciale tecnica a lamelle di OBO i prodotti sono conformi alla classe di protezione IP68. Le prove di tenuta e trazione sono effettuate secondo la norma EN 62444

Le filettature sono metrice o in PG, vuol dire per l'uso universale. Una volta avvitata, l'installazione diventa duratura: l'adattamento della filettatura con il giusto passo permette una lunga resistenza alle vibrazioni.

Impiego: dal settore delle abitazioni private con scatole di derivazione fino al settore industriale per l'impiego in quadri di distribuzione

Applicazione in temperature: da -20°C a +65°C
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • antifiamma 650°C
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Grado di protezione IP 68
  • Filettatura metrica

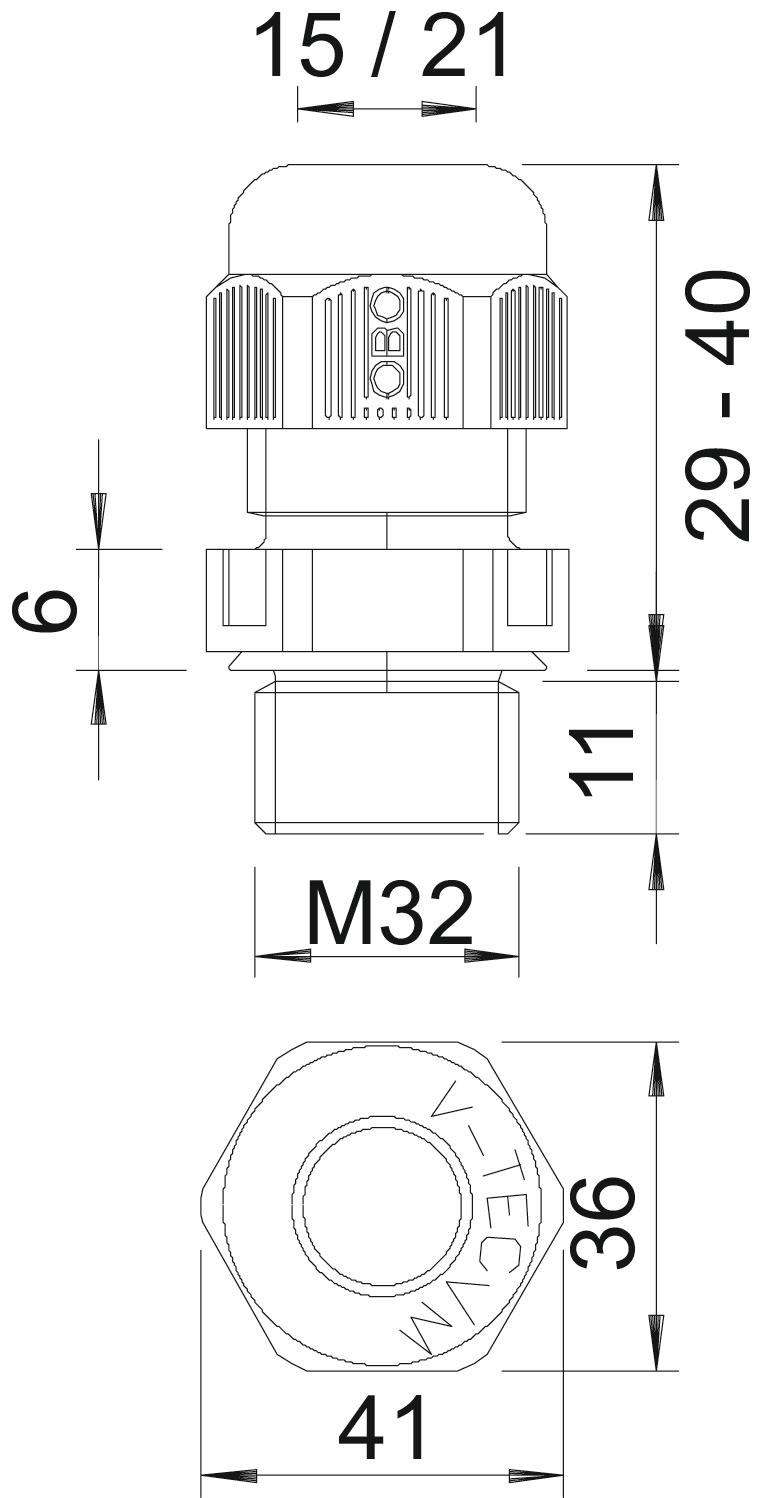

Dati tecnici

Dati tecnici

antiesplosione no
Apertura di chiave 36
Area di tenuta D max 21 mm
Area di tenuta D min. 15 mm
Collegamento a vite divisibile no
Colore grigio argento; RAL 7001
Con controdado no
Coppia di serraggio instabile 7,5 Nm
Dimensione e 41 mm
Dimensione chiave 41 mm
Dimensione L max. 40 mm
Dimensione L min. 29 mm
Dimensione L1 11 mm
Dimensione L2 6 mm
Dimensionee M32
Dimensioni nominali filettatura 32
Filettatura M32 x 1,5
Grado di protezione IP68
Guarnizione multiforo no
Lunghezza filettatura 11 mm
Materiale Poliammide
Passo filettatura 1,5 mm
Per zona esplosiva NULL
per zone con gas esplosivi senza
per zone con polveri esplosive NULL
Possibilità di scarico di trazione
Pressacavo per cavo piatto no
Priva di alogeni
Protezione antiriflesso no
Range di temperatura di esercizio max 65 °C
Range di temperatura di esercizio min. -20 °C
Resistente agli urti no
Rinforzato con fibre di vetro no
tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C
Tipo di guarnizione Anello di tenuta
Tipo filettatura metrica
Versione dritto
Tutti i tipi

Tutti i tipi

Tipo Filettatura Guarnizione multiforo Colore ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
V-TEC VM12 SGR M12 x 1,5 no grigio argento; RAL 7001 121 720 379 2022843
50 pz 74,81 CHF Prezzo / 100 pz
V-TEC VM16 SGR M16 x 1,5 no grigio argento; RAL 7001 121 720 479 2022845
50 pz 83,59 CHF Prezzo / 100 pz
V-TEC VM20 SGR M20 x 1,5 no grigio argento; RAL 7001 121 720 579 2022847
50 pz 97,63 CHF Prezzo / 100 pz
V-TEC VM25 SGR M25 x 1,5 no grigio argento; RAL 7001 121 720 679 2022849
25 pz 162,77 CHF Prezzo / 100 pz
V-TEC VM32 SGR M32 x 1,5 no grigio argento; RAL 7001 121 720 779 2022851
20 pz 255,03 CHF Prezzo / 100 pz
V-TEC VM40 SGR M40 x 1,5 no grigio argento; RAL 7001 121 720 879 2022853
10 pz 448,50 CHF Prezzo / 100 pz
V-TEC VM50 SGR M50 x 1,5 no grigio argento; RAL 7001 121 720 979 2022855
5 pz 685,90 CHF Prezzo / 100 pz
V-TEC VM63 SGR M63 x 1,5 no grigio argento; RAL 7001 121 721 079 2022857
5 pz 786,89 CHF Prezzo / 100 pz
Accessorio

Accessori di montaggio

Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.

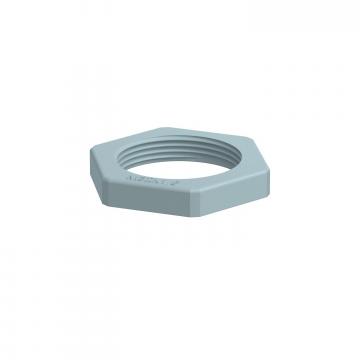

Controdado, filettatura metrica, grigio argento Controdado, filettatura metrica, grigio argento 116 M32 SGR PA 2048795
50 pz 56,75 CHF Prezzo / 100 pz
