Pressacavo, filettatura PG, grigio chiaro
N. art. 2036134 | EAN 4012195172390
- Descrizione del prodotto
-
Descrizione del prodottoPressacavo standard forma A secondo DIN 46320 con anello di tenuta singolo in NR/SBR.
Filettatura Pg secondo DIN 40430.
Grado di protezione: con anello di tenuta per raccordo filettato IP 65, senza anello di tenuta per raccordo filettato IP 54 .
Nota: a causa del pericolo di incrinature da tensioni interne serrare i pressacavi in polistirolo solo moderatamente!
antiurto
-
- Dati tecnici
-

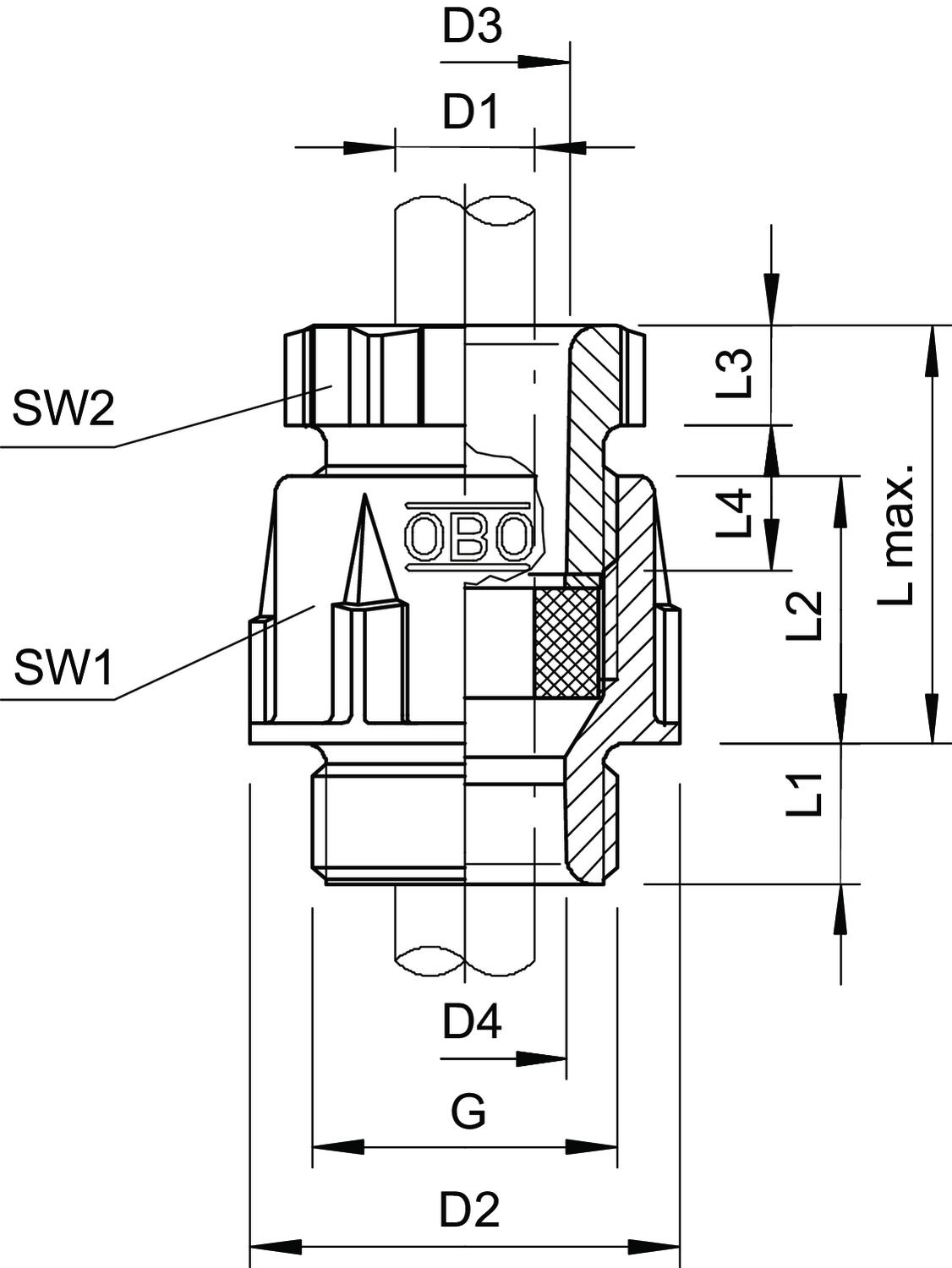

Misure
Altezza 37 mm antiesplosione no Apertura di chiave 1 24 mm Apertura di chiave 2 21 mm Area di tenuta D max 13 mm Area di tenuta D min. 9 mm Collegamento a vite divisibile no Colore grigio chiaro; RAL 7035 Con controdado no Dimensione D1 13 mm Dimensione D2 27 mm Dimensione D3 13,4 mm Dimensione D4 13,5 mm Dimensione G Pg13,5 mm Dimensione L max. 28 mm Dimensione L1 9 mm Dimensione L2 16 mm Dimensione L3 5 mm Dimensione L4 10,8 mm Dimensionee PG13,5 Dimensioni nominali filettatura 13,5 Filettatura Pg 13,5 Grado di protezione IP65 Guarnizione multiforo no Larghezza 27 mm Lughezza. 27 mm Lunghezza filettatura 9 mm Materiale Polistirolo Per zona esplosiva NULL per zone con gas esplosivi senza per zone con polveri esplosive NULL Possibilità di scarico di trazione no Priva di alogeni sì Protezione antiriflesso no Resistente agli urti no Rinforzato con fibre di vetro no Tipo di guarnizione Anello di tenuta Tipo filettatura PG Versione dritto - Tutti i tipi
- Download
-
Scheda tecnica 106 PG13.5 / 2036134 , 0.47MB , pdfDichiarazione di conformità UE 106 PG13.5 / 2036134 , 0.15MB , pdfREACH Dichiarazione di conformità 106 PG13.5 / 2036134 , 0.12MB , pdfRoHS Dichiarazione di conformità 106 PG13.5 / 2036134 , 0.12MB , pdf
