Pressacavo, filettatura PG, grigio chiaro
N. art. 2036096 | EAN 4012195172215
- Descrizione del prodotto
-
Descrizione del prodottoPressacavo standard forma A secondo DIN 46320 con anello di tenuta singolo in NR/SBR.
Filettatura Pg secondo DIN 40430.
Grado di protezione: con anello di tenuta per raccordo filettato IP 65, senza anello di tenuta per raccordo filettato IP 54 .
Nota: a causa del pericolo di incrinature da tensioni interne serrare i pressacavi in polistirolo solo moderatamente!
antiurto
-
- Dati tecnici
-

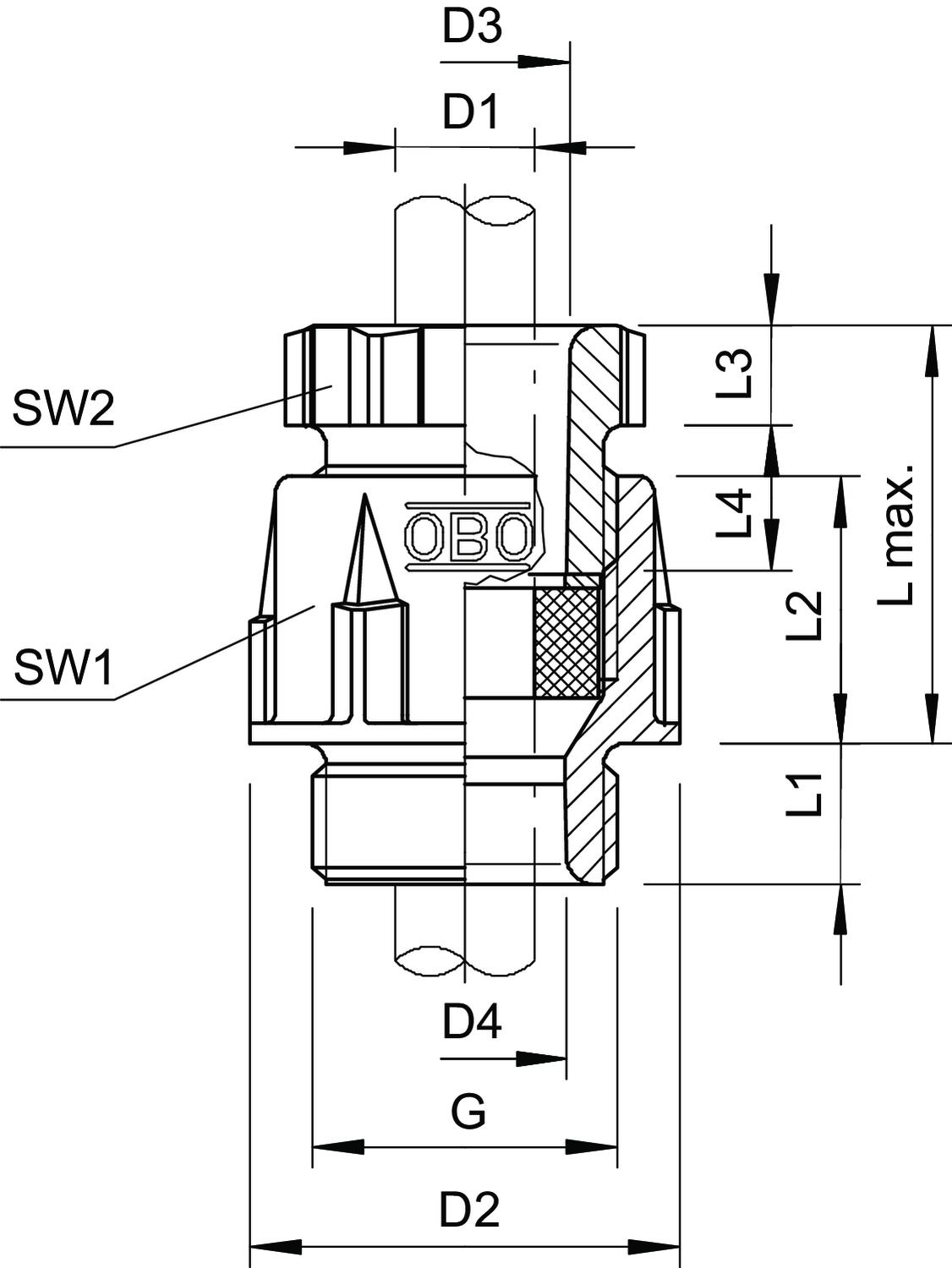

Misure
Altezza 30 mm antiesplosione no Apertura di chiave 1 19 mm Apertura di chiave 2 16 mm Area di tenuta D max 7 mm Area di tenuta D min. 4,5 mm Collegamento a vite divisibile no Colore grigio chiaro; RAL 7035 Con controdado no Dimensione D1 7 mm Dimensione D2 21,5 mm Dimensione D3 10,5 mm Dimensione D4 11 mm Dimensione G Pg9 mm Dimensione L max. 25 mm Dimensione L1 8 mm Dimensione L2 14 mm Dimensione L3 5 mm Dimensione L4 9 mm Dimensionee PG9 Dimensioni nominali filettatura 9 Filettatura Pg 9 Grado di protezione IP65 Guarnizione multiforo no Larghezza 21,5 mm Lughezza. 21,5 mm Lunghezza filettatura 8 mm Materiale Polistirolo Per zona esplosiva NULL per zone con gas esplosivi senza per zone con polveri esplosive NULL Possibilità di scarico di trazione no Priva di alogeni sì Protezione antiriflesso no Resistente agli urti no Rinforzato con fibre di vetro no Tipo di guarnizione Anello di tenuta Tipo filettatura PG Versione dritto - Tutti i tipi
- Download
-
Scheda tecnica 106 PG9 / 2036096 , 0.22MB , pdfDichiarazione di conformità UE 106 PG9 / 2036096 , 0.15MB , pdfREACH Dichiarazione di conformità 106 PG9 / 2036096 , 0.12MB , pdfRoHS Dichiarazione di conformità 106 PG9 / 2036096 , 0.12MB , pdf
