- Descrizione del prodotto
-

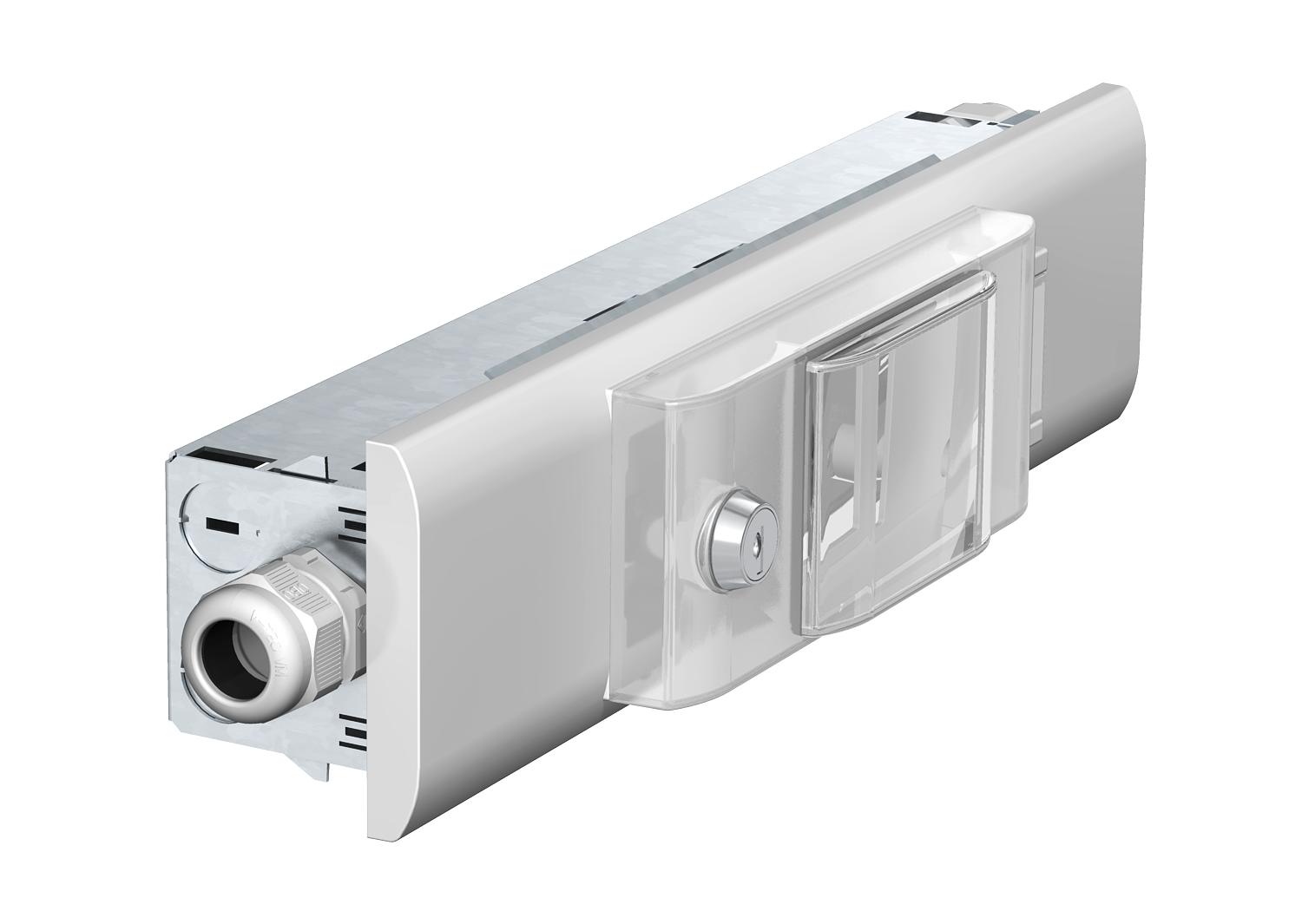

Descrizione del prodottoUnità di montaggio per l'installazione di dispositivi di sicurezza o di interruttori di protezione differenziali nei canali di incasso apparecchi della serie Rapid 80 GK, GS e GA. Con 1 guida DIN fino a 6 moduli. Morsettiere per N e PE su profilati completamente cablati con 6 mm². La sezione del cavo è 6 mm². L'unità di montaggio è precablata e pronta per il collegamento. Per l'introduzione dei cavi nel volume di fornitura sono compresi 2 pressacavi del tipo V-Tec M20. Su ogni lato è possibile montare max. 3 pressacavi M20 o 1 pressacavo M25.
- Dati tecnici
-
Dati tecnici
Adatto per altezza canale 80 Altezza 92 mm Colore bianco; RAL 9010 Con piastra di montaggio no Coperchio trasparente sì Dimensionee 92x84x344 Guida DIN sì Ingressi cavi sì Larghezza 84 mm Lughezza. 344 mm Materiale Acciaio Numero di file 1 Numero di unità 3 Possibilità di ampliamento no Priva di alogeni sì Profondità di montaggio 52 mm Superficie verniciato a polvere Tipo di coperchio con sezione - Tutti i tipi
- Download
-
Scheda tecnica IKR4RW / 6288365 , 0.17MB , pdfDichiarazione di conformità UE IKR4RW / 6288365 , 0.18MB , pdfDichiarazione di conformità UK IKR4RW / 6288365 , 0.14MB , pdfREACH Dichiarazione di conformità IKR4RW / 6288365 , 0.12MB , pdfRoHS Dichiarazione di conformità IKR4RW / 6288365 , 0.12MB , pdfIstruzioni di montaggio IKR4 , 0.98MB , pdf
