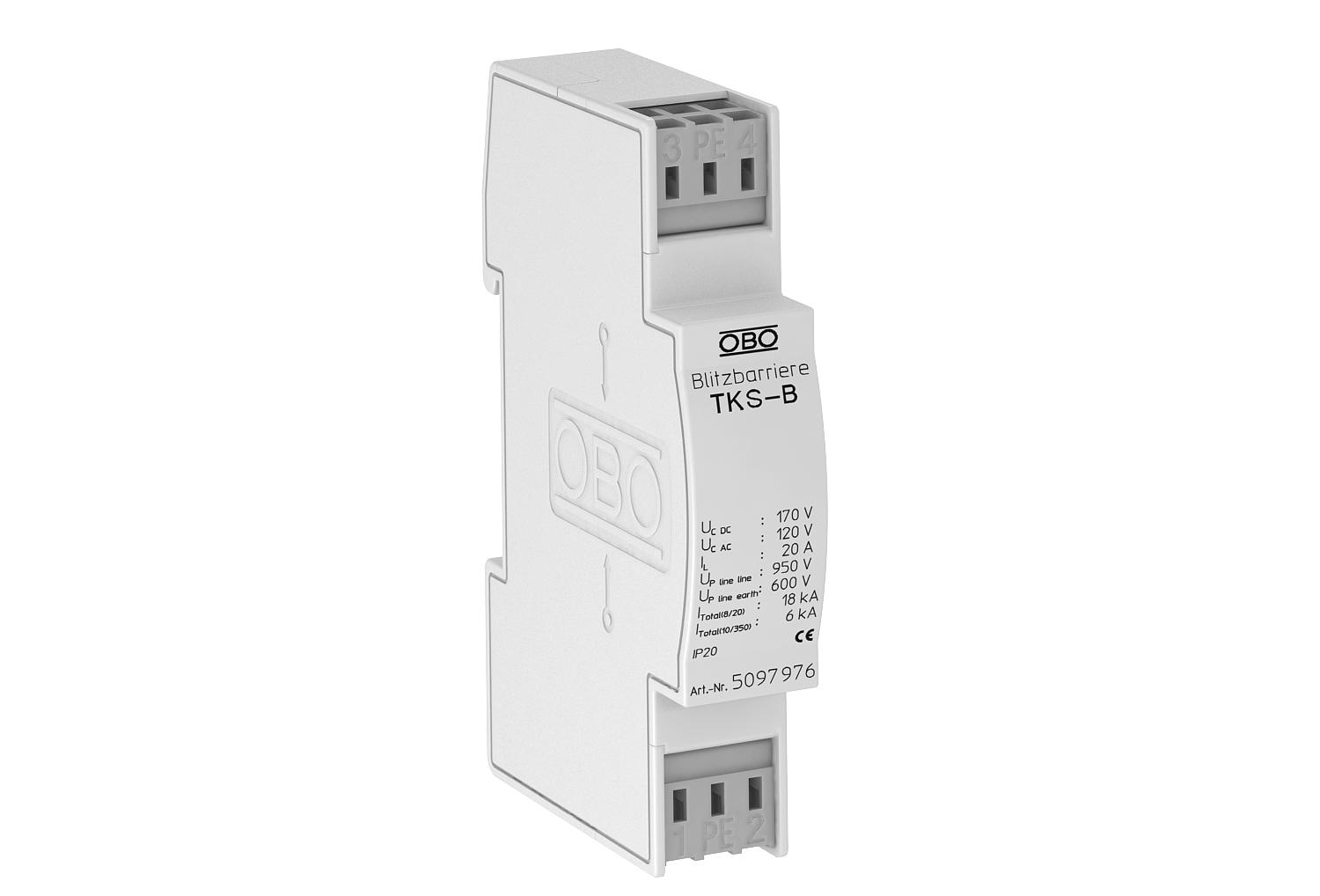

Protezione base per sistemi in alta frequenza HF 120 V
N. art. 5097976 | EAN 4012195578277
- Descrizione del prodotto
-
Descrizione del prodotto
TKS-B: Protezione da sovratensione per l'innesto in sistemi di misura, comando e regolazione così come di telecomunicazione
• Protezione di base per la equipotenzializzazione con parafulmine
• Elevata capacità di scarico correnti impulsive 6 kA (10/350)
• Moretti di collegamento senza viti facili da montare

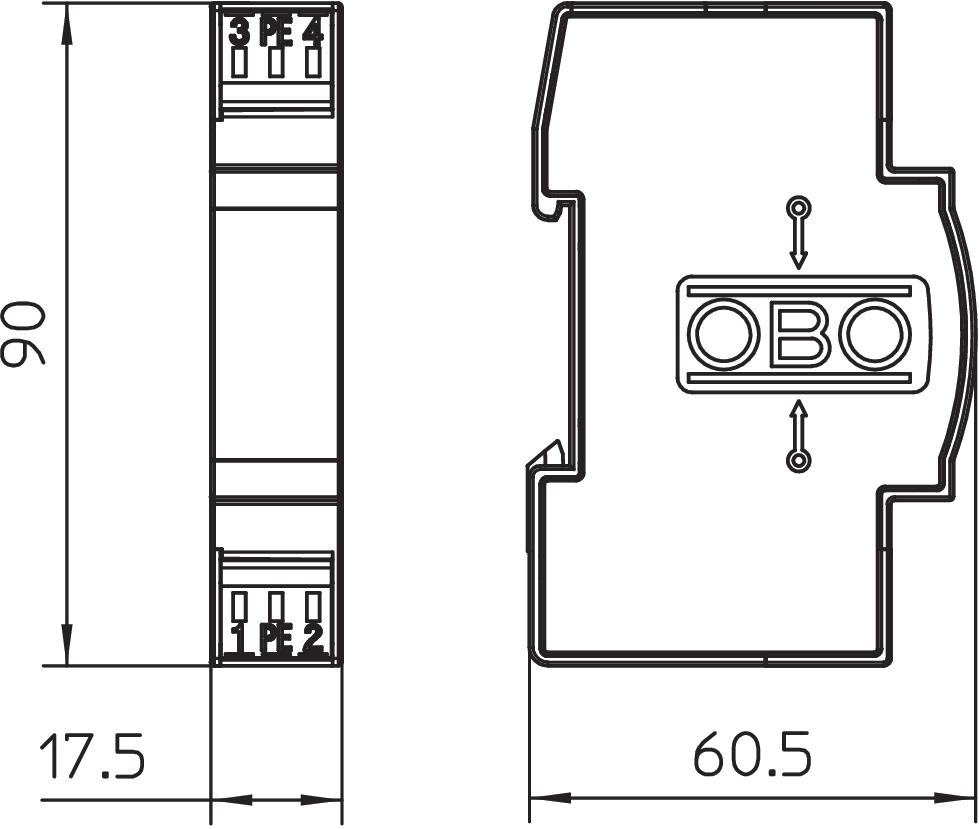

• Dimensioni salvaspazio di 17,5 mm
Applicazioni: inserimento universale su guide di 35 mm, in ogni scatola di distribuzione comunemente.
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) 3 dB @ 250 MHz dB Capacità (filo-filo) <10 pF Capacità (filo-terra) <10 pF Collegamento schermo no Corrente di carico nominale AC 14 A Corrente di carico nominale DC 20 A Corrente nominale di scarica totale (10/350) D1: 6 kA Corrente nominale di scarica totale (8/20) 18 kA Dimensionee 120V AC Frequenza limite 250 MHz Grado di protezione IP20 Kategorie Tipo 1+2 / D1+C2 Livello di protezione filo - filo <950 V Livello di protezione filo - terra <600 V LPZ 0→2 Messa a terra tramite: Cavo di connessione Numero poli 2 Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 18 kV / 9 kA Resistenza alla corrente impulsiva filo-terra C2: 18 kV / 9 kA Resistenza d'isolamento >1 GΩ Sezione attacco a più fili max 2,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 2,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II / D1+C2 Tensione massima continua AC 120 V Tensione massima continua DC 170 V Unità di separazione TE (17,5 mm) 1 - Tutti i tipi
