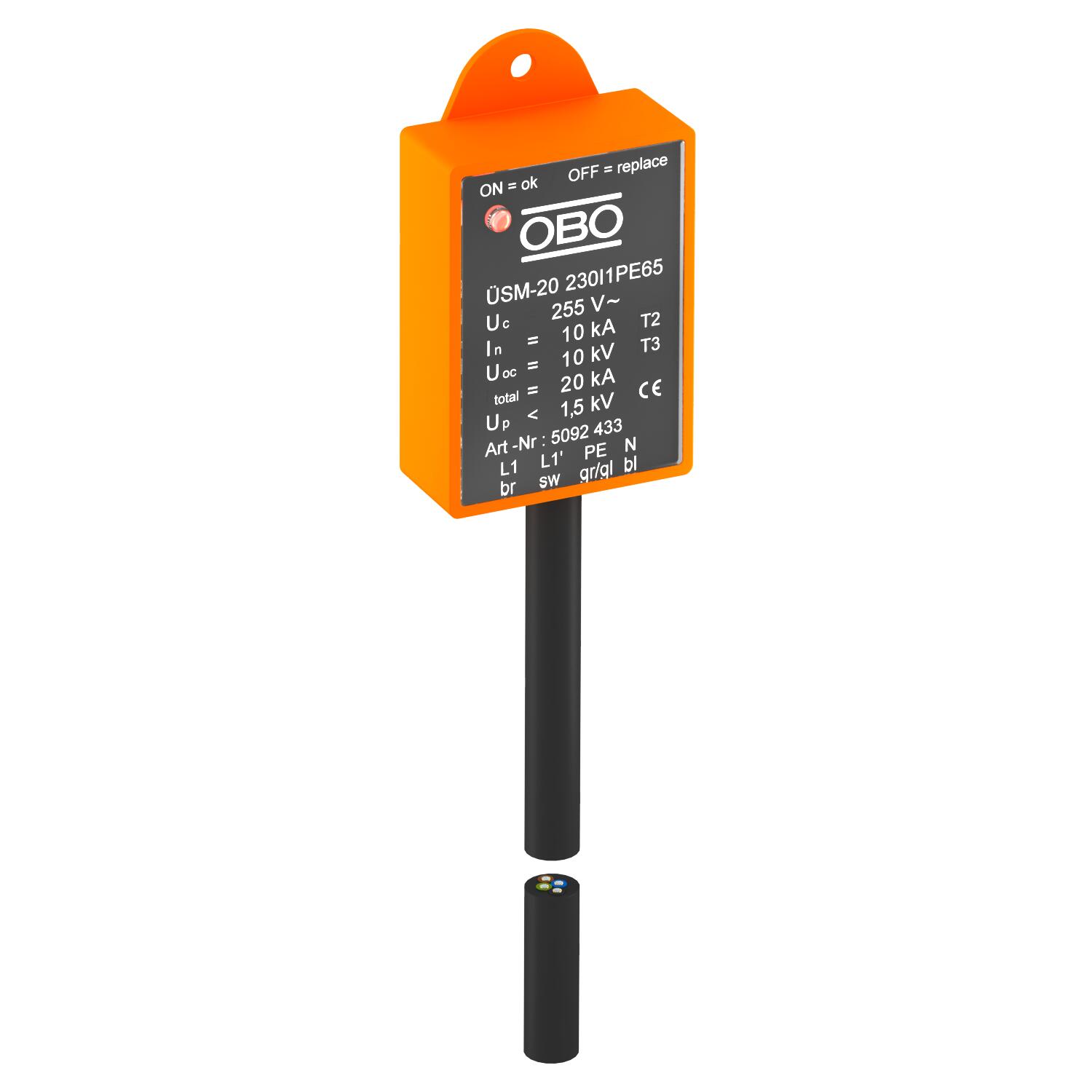

Protezione da sovratensione per sistemi a LED ÜSM-20-230I1PE65 1+N/PE | 255 | IP65

Protezione da sovratensione per sistemi a LED ÜSM-20-230I1PE65

N. art. 5092433 | EAN 4012196515431 | ELDAS-No. 808 490 039

N. art. / Tipo	5092433 / ÜSM-20-230I1PE65

Versione dei poli	1+N/PE

Tensione massima continua AC	255 V

Grado di protezione	IP65

Descrizione del prodotto

Descrizione del prodotto

Modulo di protezione da sovratensione tipo 2+3 secondo DIN EN 61643-11 per reti 230/400V.

Adatto alla protezione di illuminazione LED

• con indicatore di funzionamento e disattivazione del circuito di potenza in caso di guasto dell'SPD
• dimensioni ridotte per l'impiego in morsettiera o prima del driver
• Protezione 1+NPE con 20kA massimi di capacità di scarica
• Riduzione della sovratensione sotto i 1500V o 1000V @ 5kA
• con o senza disattivazione delle luci in caso di guasto

Utilizzo: Nella cassetta per la giunzione dei cavi, nelle scatole di derivazione, nella canalizzazione per cavi fino a sistemi sotto pavimento
Per la protezione da sovratensioni di apparecchi elettronici come per esempio luci a LED

Dati tecnici

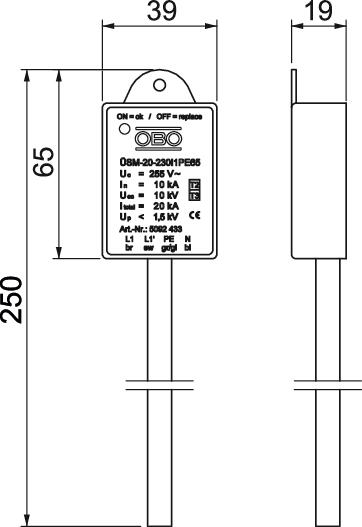

Misure

Altezza	19 mm
Classe di prova tipo 2	sì
Classe di prova tipo 3	sì
Corrente nominale di dispersione (8/20 µs)	10 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	10 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	10 kA
Corrente nominale di scarica (8/20 µs) [totale]	20 kA
Corrente nominale di scarica massima (8/20 μs)	20 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	10 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	10 kA
Dimensionee	230V
Grado di protezione	IP65
Larghezza	40 mm
Livello di protezione complessivo [L-PE]	1,6 kV
Livello di protezione [L-N]	≤1,5
LPZ	1→2
Lughezza.	250 mm

Lunghezza cavo di collegamento	0,25 m
Massima potenza fusibile	16 A
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	16 A
Protezione massima da sovracorrente in rete	16
Segnalazione sull'apparecchio	ottico
SPD secondo EN 61643-11	Tipo 2+3
SPD secondo IEC 61643-1	classe II+III
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	255 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di montaggio	altro
Versione	1 polo + NPE
Versione dei poli	1+N/PE
