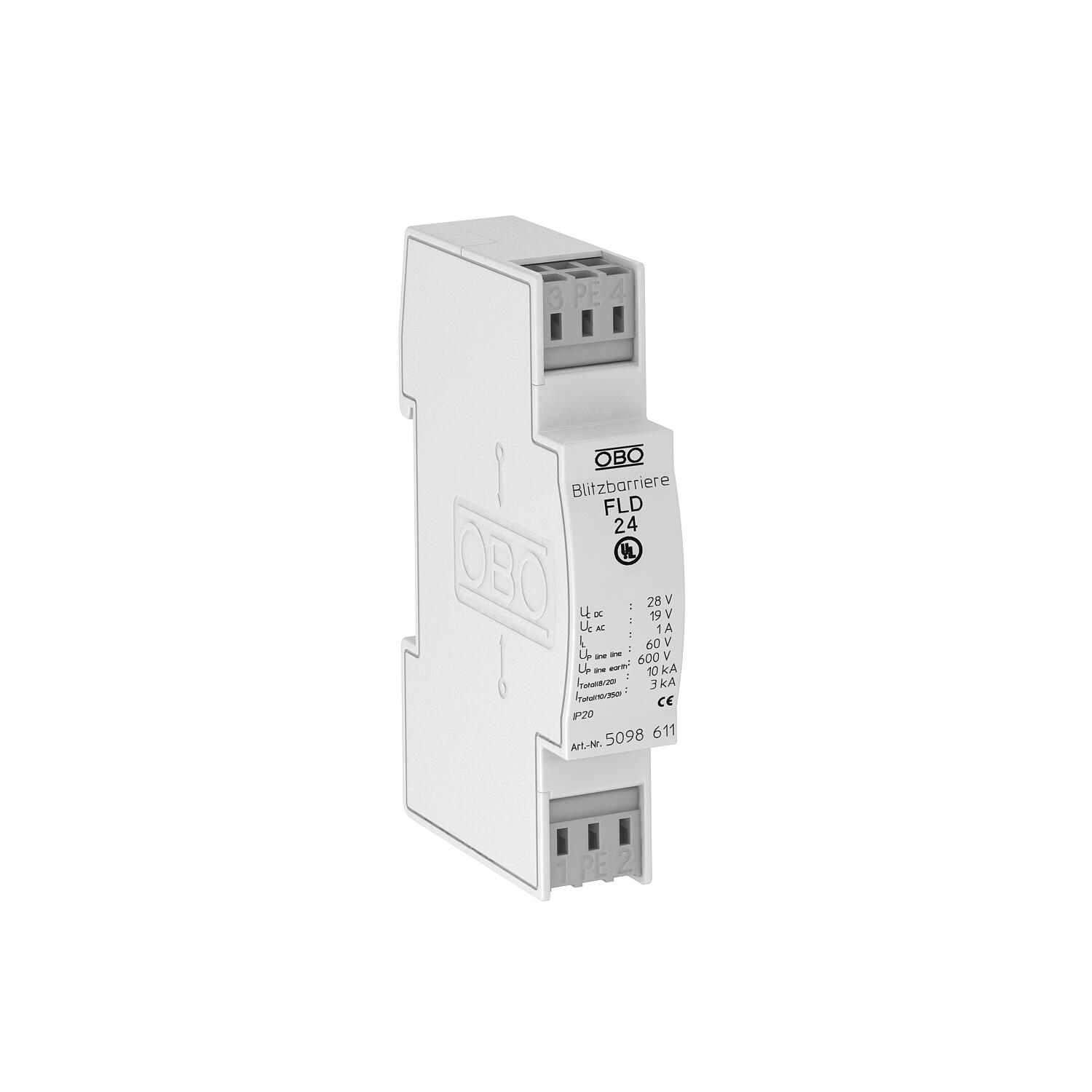

Protezione media e fine FLD per sistema a due fili 24 V 2 | 19 | 28 | Morsetto

Protezione media e fine FLD per sistema a due fili 24 V

N. art. 5098611 | EAN 4012195578383

N. art. / Tipo

Numero poli	2

Tensione massima continua AC

Tensione massima continua DC

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Protezione da sovratensione, per sistemi di misura, comando e regolazione

• Protezione media e alta
• Versione standard per sistemi a due fili
• Connessione di sicurezza a due livelli
• Con morsetti di collegamento senza viti per un facile montaggio
• In passo salvaspazio di 17,5 mm
• Con accoppiamento induttivo nella derivazione longitudinale

Utilizzo: inserimento universale su guide DIN comuni da 35 mm, in ogni scatola di distribuzione comunemente in commercio.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	3 dB @ 180 kHz dB
Capacità (filo-filo)	<10 nF
Capacità (filo-terra)	<1 nF
Collegamento schermo	no
Contatto di segnalazione a distanza	no
Corrente di carico nominale AC	0,7 A
Corrente di carico nominale DC	1 A
Corrente impulsiva	1,5 kA
Corrente nominale di dispersione (8/20 µs)	5 kA
Corrente nominale di scarica totale (10/350)	D1: 3 kA
Corrente nominale di scarica totale (8/20)	10 kA
Dimensionee	24V AC
Frequenza limite	0,18 MHz
Grado di protezione	IP20
Induttività di serie per filo	120 µH ± 20 %
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione filo - filo	<60 V
Livello di protezione filo - terra	<600 V
LPZ	0→3
Messa a terra tramite:	NULL

Numero poli	2
Omologazioni	UL
Prüfnorm	IEC 61643-21
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 10 kV / 5 kA (8/20µs)
Resistenza d'isolamento	>1 MΩ
Sezione attacco a più fili max	2,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continua AC	19 V
Tensione massima continua DC	28 V
Unità di separazione TE (17,5 mm)	1
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Numero poli	Tensione massima continua AC	Tensione massima continua DC	Sistema estraibile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
FLD 5	2	5 V	8 V	Morsetto	5098600	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 12	2	9 V	13 V	Morsetto	5098603	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 24	2	19 V	28 V	Morsetto	5098611	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 48	2	37 V	53 V	Morsetto	5098630	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 110	2	86 V	122 V	Morsetto	5098646	pz	1 pz	126,85 CHF Prezzo / 1 pz
