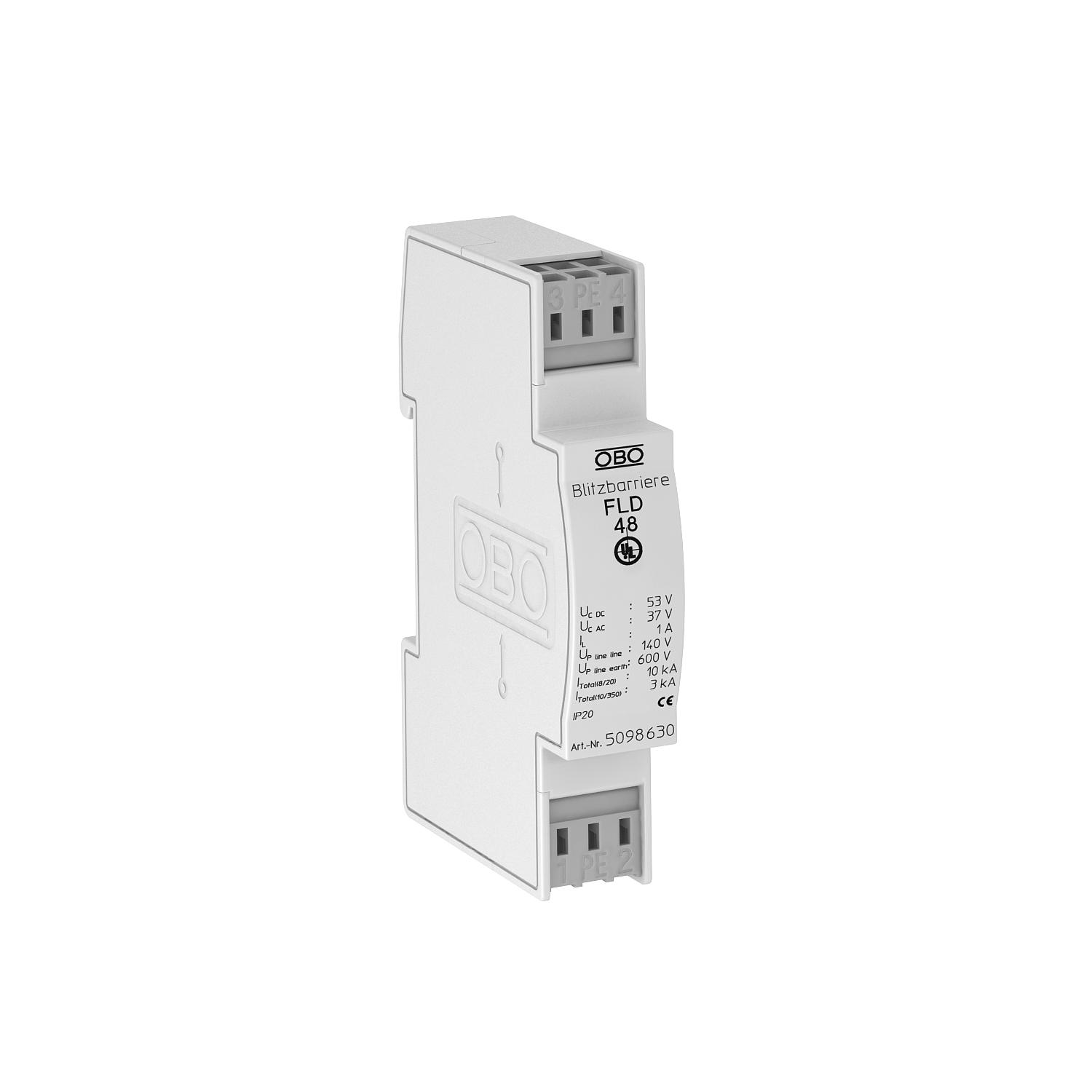

Protezione media e fine FLD per sistema a due fili 48 V
N. art. 5098630 | EAN 4012195578390
- Descrizione del prodotto
-
Descrizione del prodotto
Protezione da sovratensione, per sistemi di misura, comando e regolazione
• Protezione media e alta
• Versione standard per sistemi a due fili
• Connessione di sicurezza a due livelli
• Con morsetti di collegamento senza viti per un facile montaggio
• In passo salvaspazio di 17,5 mm
• Con accoppiamento induttivo nella derivazione longitudinale
Utilizzo: inserimento universale su guide DIN comuni da 35 mm, in ogni scatola di distribuzione comunemente in commercio.
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) 3 dB @ 180 kHz dB Capacità (filo-filo) <10 nF Capacità (filo-terra) <1 nF Collegamento schermo no Contatto di segnalazione a distanza no Corrente di carico nominale AC 0,7 A Corrente di carico nominale DC 1 A Corrente impulsiva 1,5 kA Corrente nominale di dispersione (8/20 µs) 5 kA Corrente nominale di scarica totale (10/350) D1: 3 kA Corrente nominale di scarica totale (8/20) 10 kA Dimensionee 48V AC Frequenza limite 0,18 MHz Grado di protezione IP20 Induttività di serie per filo 120 µH ± 20 % Kategorie Tipo 1+2+3 / D1+C2+C1 Livello di protezione filo - filo <140 V Livello di protezione filo - terra <600 V LPZ 0→3 Messa a terra tramite: NULL Numero poli 2 Omologazioni UL Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 5 kV / 2,5 kA (8/20µs) Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs) Resistenza d'isolamento > 10 MΩ Sezione attacco a più fili max 2,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 2,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II+III / D1+C2+C1 Tensione massima continua AC 37 V Tensione massima continua DC 53 V Unità di separazione TE (17,5 mm) 1 Versione testata per esplosione (EX) no - Tutti i tipi
-
