Protezione MSR per alimentazione a 2 poli con segnalazione a distanza 48 V AC/DC

N. art. 5097822 | EAN 4012195812258

2
IP20
Descrizione del prodotto

Descrizione del prodotto

Elevata protezione dalle sovratensioni e della rete di tipo 3 secondo EN 61643-11 con segnalazione a distanza

• Con segnalazione a distanza: contatto di commutazione a potenziale zero
• Adatto per sistemi a corrente continua e alternata
• Con indicazione ottica del funzionamento
• Con morsetto di collegamento senza vite di facile montaggio
• Con passo salvaspazio di 17,5 mm

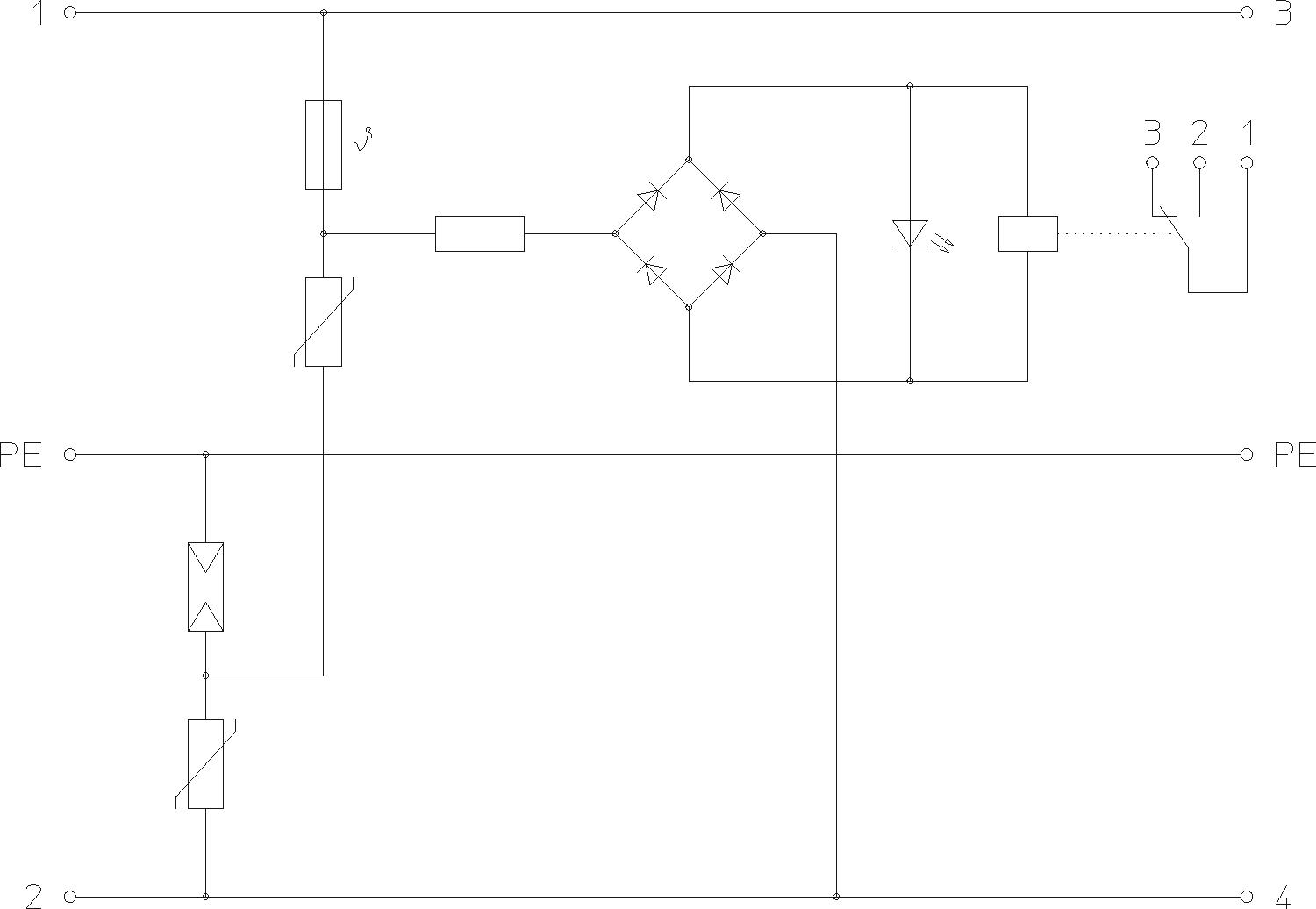

• Circuito Y

Impiego: utilizzo universale su guida DIN da 35 mm in qualsiasi scatola di distribuzione in commercio.
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Apparecchio di protezione di Tipo 3 secondo DIN EN 61643-11 o IEC 61643-11
  • Passaggio da LPZ 2 a 3
  • Segnalazione a distanza
  • Installation electrotechnical expertise
Dati tecnici

Dati tecnici

Classe di prova tipo 3
Contatti FM In scambio
Corrente nominale di dispersione (8/20 µs) 0,7 kA
Corrente nominale di scarica massima (8/20 μs) 2 kA
Dimensionee 48V AC
Forma della rete altro
Grado di protezione IP20
Livello di protezione filo - filo <220 V
Livello di protezione filo - terra <1200 V
LPZ 2→3
Numero di poli 3
OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 20 A
Segnalazione a distanza
Segnalazione sull'apparecchio ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max 2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,14 mm²
Soffiante no
SPD secondo EN 61643-11 Tipo 3
SPD secondo IEC 61643-1 classe III
Temperatura d'esercizio max 80 °C
Temperatura d'esercizio min. -40 °C
Tempo di reazione <25 ns
Tensione massima continua AC 60 V
Tensione massima continua DC 80 V
Tensione nominale AC (50 / 60 Hz) 48 V
Tipo di montaggio Barra DIN 35 mm
Versione dei poli 2
Tutti i tipi

Tutti i tipi

Tipo Versione dei poli Tensione massima continua AC Tensione massima continua DC Grado di protezione ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
VF12-AC/DC-FS 2 13,5 V 18 V IP20 ----- 5097454
1 pz 113,00 CHF Prezzo / 1 pz
VF24-AC/DC-FS 2 34 V 46 V IP20 808 405 509 5097820
1 pz 113,00 CHF Prezzo / 1 pz
VF48-AC/DC-FS 2 60 V 80 V IP20 ----- 5097822
1 pz 113,00 CHF Prezzo / 1 pz
