Protezione per alimentazione a 2 poli con segnalazione a distanza 12 V AC/DC
N. art. 5097454 | EAN 4012195736561
- Descrizione del prodotto
-
Descrizione del prodottoElevata protezione dalle sovratensioni e della rete di tipo 3 secondo EN 61643-11 con segnalazione a distanza
• Con segnalazione a distanza: contatto di commutazione a potenziale zero
• Adatto per sistemi a corrente continua e alternata
• Con indicazione ottica del funzionamento
• Con morsetto di collegamento senza vite di facile montaggio

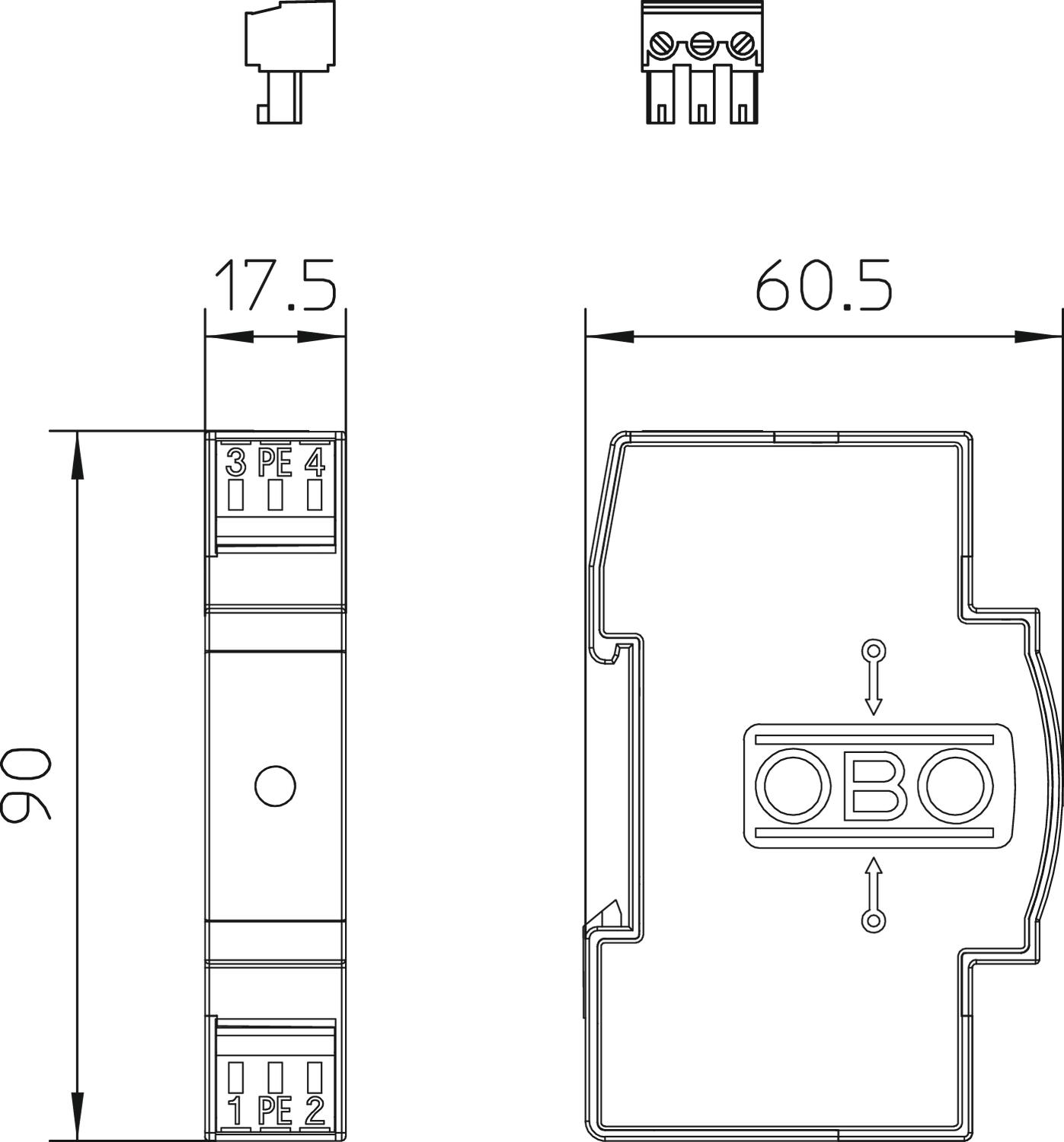

• Con passo salvaspazio di 17,5 mm

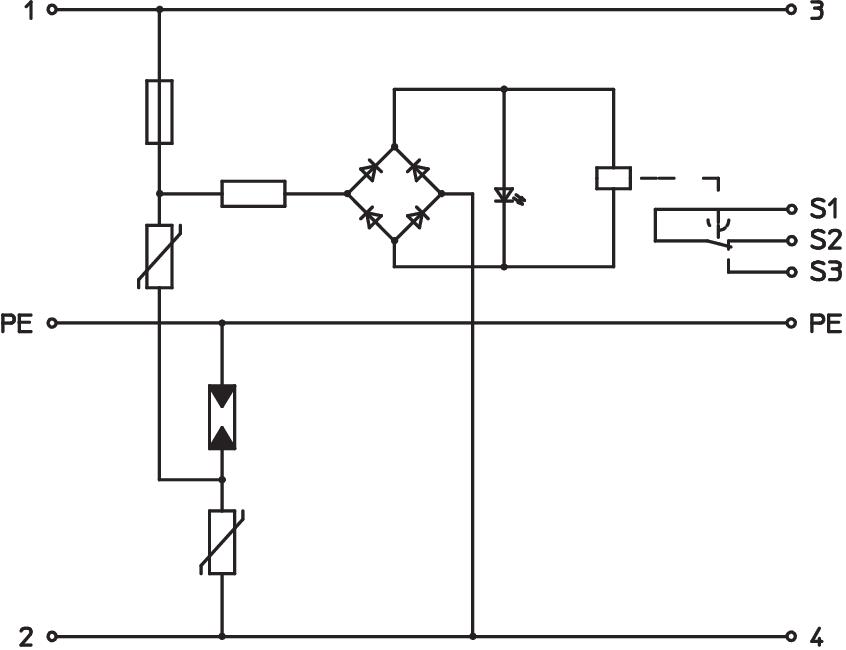

• Circuito Y
Impiego: utilizzo universale su guida DIN da 35 mm in qualsiasi scatola di distribuzione in commercio.
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 3 sì Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) 0,7 kA Corrente nominale di scarica massima (8/20 μs) 2 kA Dimensionee 12V Forma della rete altro Grado di protezione IP20 Livello di protezione filo - filo <110 V Livello di protezione filo - terra <1200 V Livello di protezione [L-N] 0,11 LPZ 2→3 Massima potenza fusibile 20 A Numero di poli 3 OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 20 A Protezione massima da sovracorrente in rete 20 Segnalazione a distanza sì Segnalazione sull'apparecchio ottico Sezione rigida del conduttore (cavo pieno/a treccia) max 2,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,14 mm² Soffiante no SPD secondo EN 61643-11 Tipo 3 SPD secondo IEC 61643-1 classe III Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua AC 13,5 V Tensione massima continua DC 18 V Tensione nominale AC (50 / 60 Hz) 12 V Tipo di montaggio Barra DIN 35 mm Versione dei poli 2 - Tutti i tipi
-
Tutti i tipi
