Raccordo a gomito in acciaio INOX V4A

N. art. 2046762 | EAN 4012195924111 | ELDAS-No. 126 279 030

Descrizione del prodotto
Descrizione del prodotto

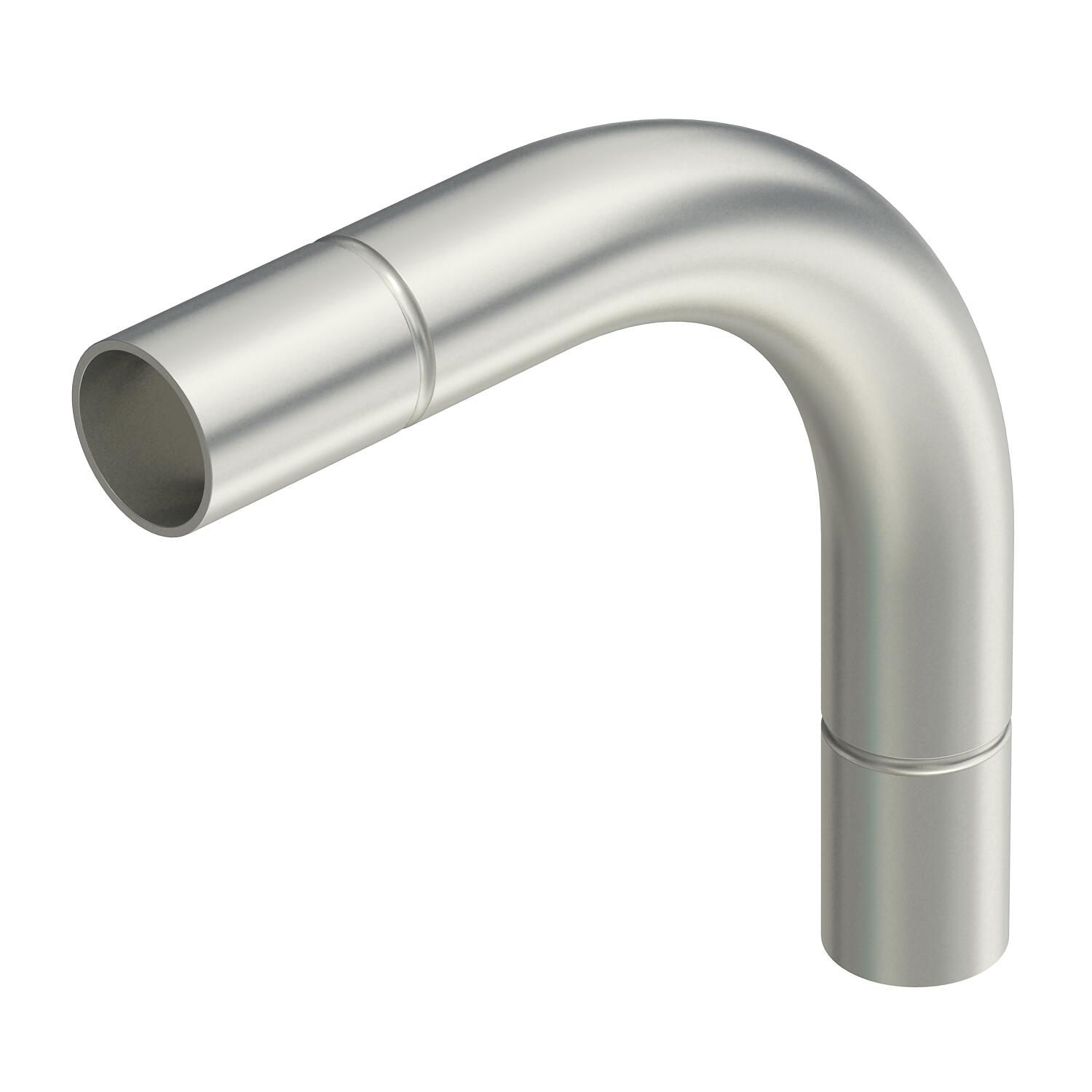

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90

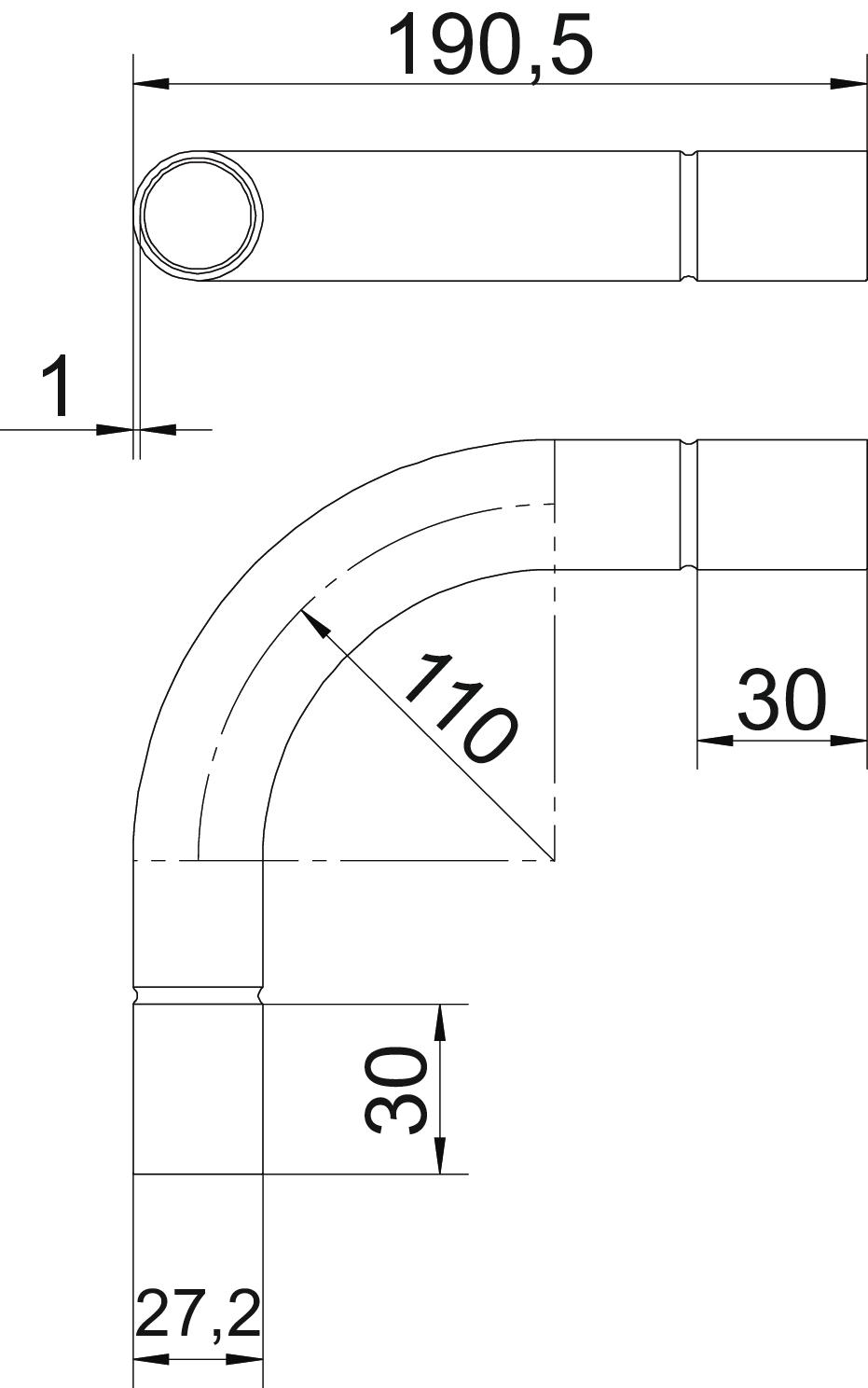

Dati tecnici

Dati tecnici

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto
Dimensione A 40 mm
Dimensione B 190,5 mm
Dimensione d 25,2 mm
Dimensione D 27,2 mm
Dimensione I 30 mm
Dimensione M (mm) M25
Dimensione R 110 mm
Dimensione t 1 mm
Dimensionee Ø25mm
Flessibile no
In due parti no
Materiale Acciaio INOX 1.4571
Per diametro tubo nominale 25 mm
Priva di alogeni no
Range di temperatura di esercizio max 400 °C
Range di temperatura di esercizio min. -45 °C
Superficie non trattato, ulteriore trattamento
Superficie lucida no
Superficie spazzolata
Versione Connessione
Tutti i tipi

Tutti i tipi

Tipo Per diametro tubo nominale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SB16W A4 16 mm 126 279 010 2046760
5 pz 3.807,64 CHF Prezzo / 100 pz
SB20W A4 20 mm 126 279 020 2046761
10 pz 4.272,36 CHF Prezzo / 100 pz
SB25W A4 25 mm 126 279 030 2046762
10 pz 4.916,86 CHF Prezzo / 100 pz
SB32W A4 32 mm 126 279 040 2046763
10 pz 6.921,98 CHF Prezzo / 100 pz
SB40W A4 40 mm 126 279 050 2046764
5 pz 7.796,46 CHF Prezzo / 100 pz
SB50W A4 50 mm 126 279 060 2046765
5 pz 13.342,54 CHF Prezzo / 100 pz
SB63W A4 63 mm 126 279 070 2046766
3 pz 18.696,68 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE SB25W A4 / 2046762 , 0.05MB , pdf
REACH Dichiarazione di conformità SB25W A4 / 2046762 , 0.12MB , pdf
RoHS Dichiarazione di conformità SB25W A4 / 2046762 , 0.12MB , pdf

SB25W A4 / 2046762 SB25W A4 / 2046762
