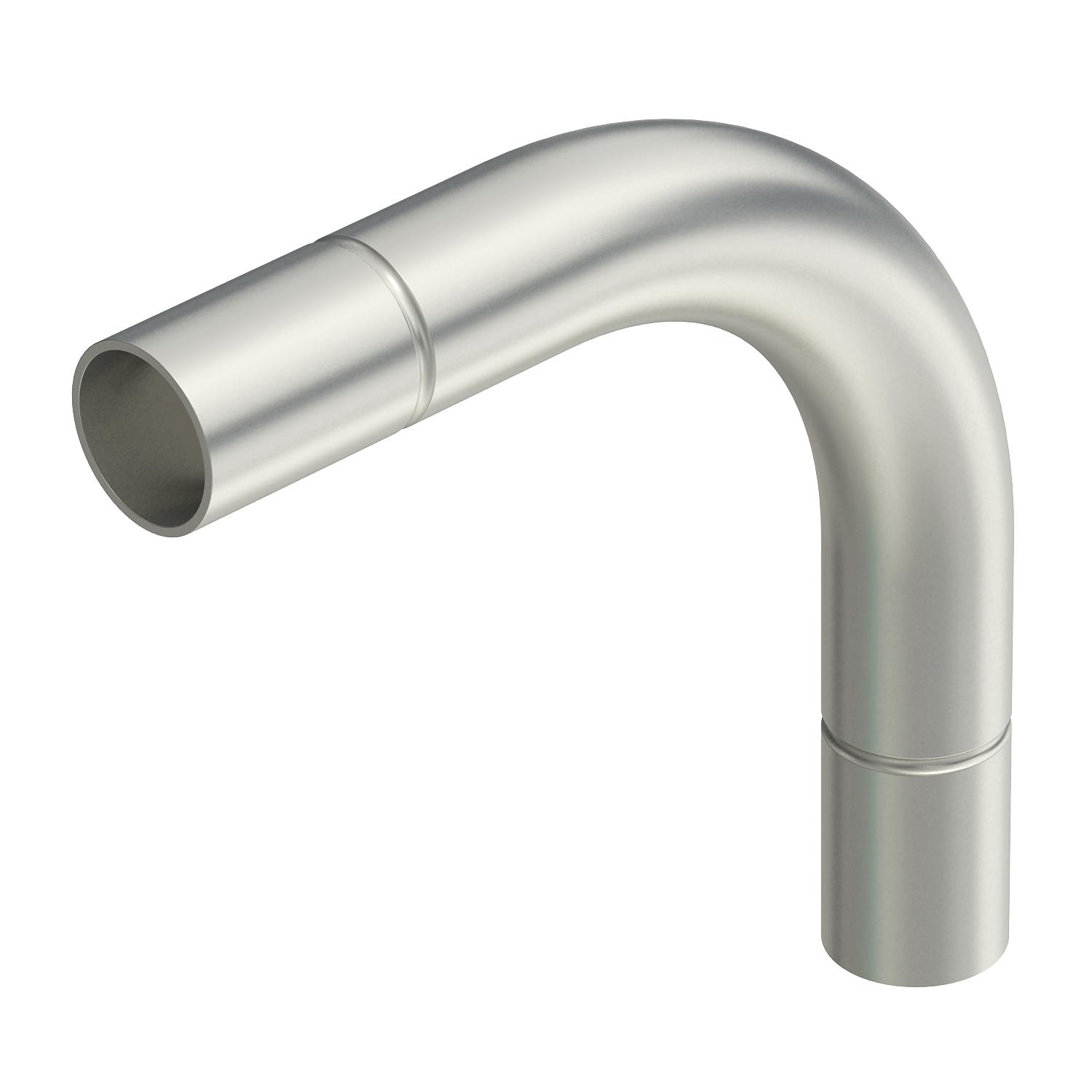

Raccordo a gomito in acciaio INOX V4A

N. art. / Tipo

Per diametro tubo nominale

Descrizione del prodotto

Descrizione del prodotto

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì

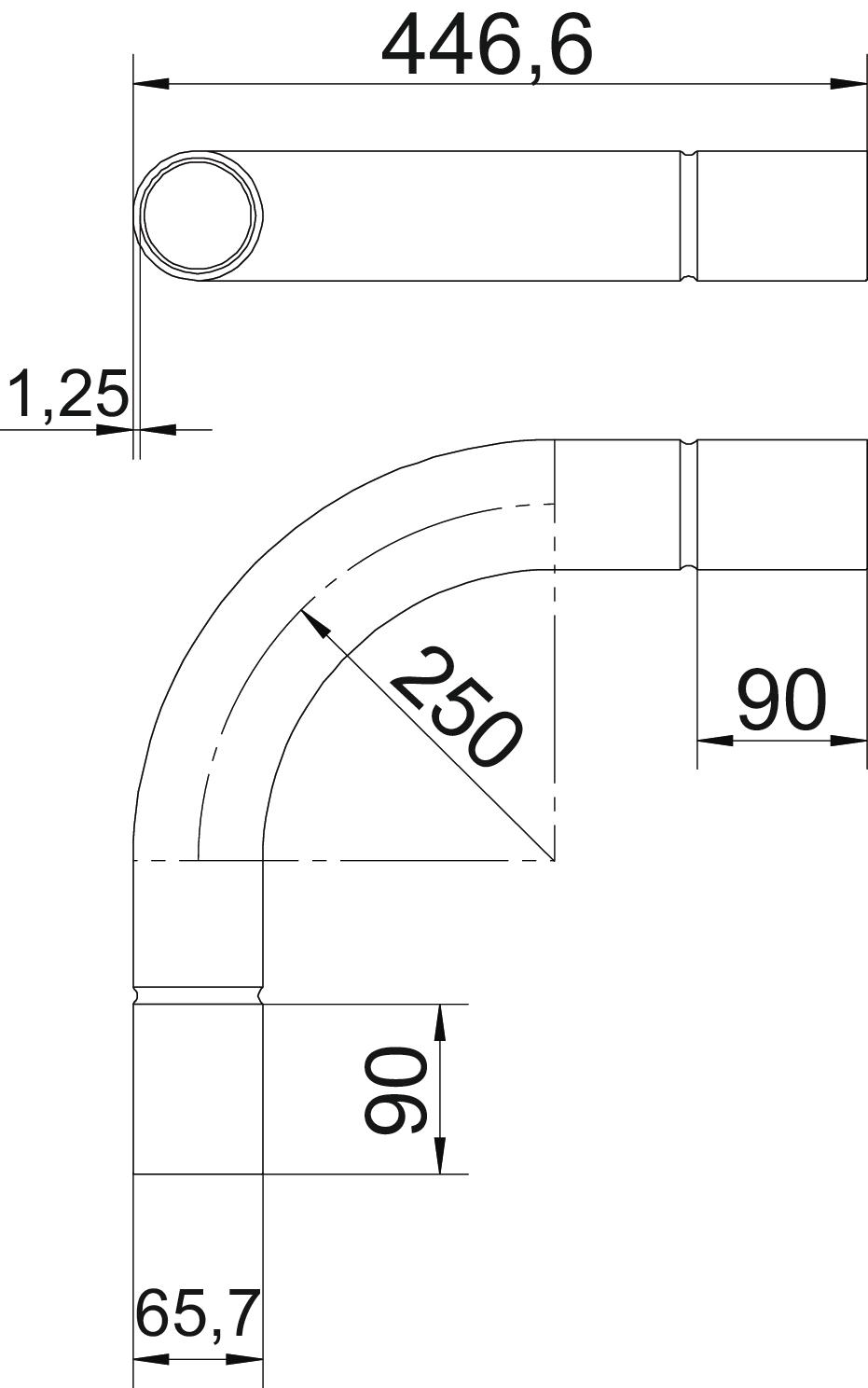

Dimensione A	90 mm
Dimensione B	446,6 mm
Dimensione D	65,7 mm
Dimensione d	63,2 mm
Dimensione I	50 mm
Dimensione M (mm)	M63
Dimensione R	250 mm
Dimensione t	1,25 mm
Dimensionee	Ø63mm

Flessibile	no
In due parti	no
Materiale	Acciaio INOX 1.4571
Per diametro tubo nominale	63 mm
Priva di alogeni	no
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Superficie	non trattato, ulteriore trattamento
Superficie lucida	no
Superficie spazzolata	sì
Versione	Connessione

Tutti i tipi

Tutti i tipi

Tipo	Per diametro tubo nominale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SB16W A4	16 mm	126 279 010	2046760	pz	5 pz	3.807,64 CHF Prezzo / 100 pz
SB20W A4	20 mm	126 279 020	2046761	pz	10 pz	4.272,36 CHF Prezzo / 100 pz
SB25W A4	25 mm	126 279 030	2046762	pz	10 pz	4.916,86 CHF Prezzo / 100 pz
SB32W A4	32 mm	126 279 040	2046763	pz	10 pz	6.921,98 CHF Prezzo / 100 pz
SB40W A4	40 mm	126 279 050	2046764	pz	5 pz	7.796,46 CHF Prezzo / 100 pz
SB50W A4	50 mm	126 279 060	2046765	pz	5 pz	13.342,54 CHF Prezzo / 100 pz
SB63W A4	63 mm	126 279 070	2046766	pz	3 pz	18.696,68 CHF Prezzo / 100 pz

Download

Scheda tecnica SB63W A4 / 2046766 , 0.23MB , pdf

Catalogo Connection and routing systems , 40.76MB , pdf
