- Descrizione del prodotto
-
Descrizione del prodotto

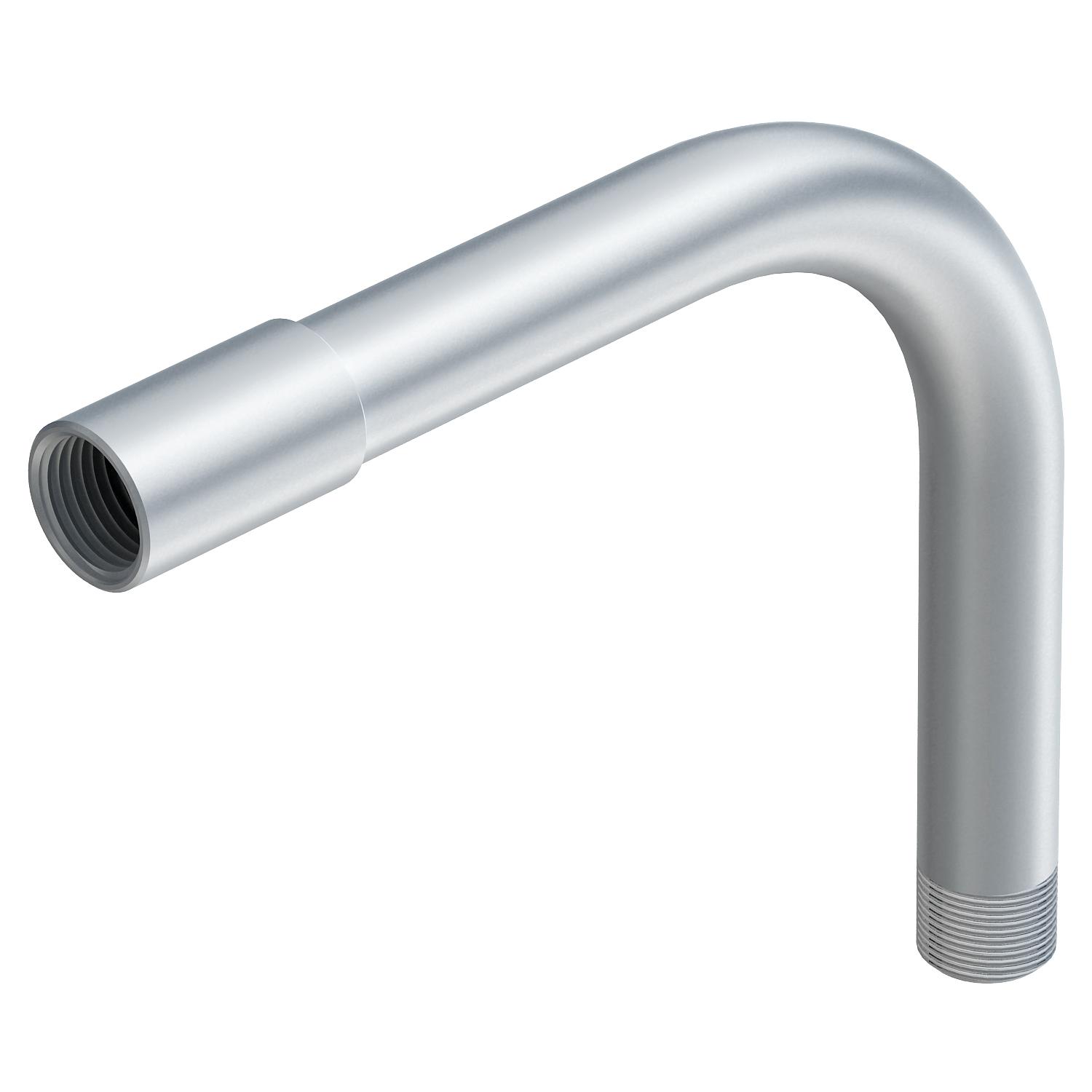

Raccordo a gomito 90° per tubi d'installazione elettrica secondo EN 61386-1 con estremità filettata secondo EN 60423. Parete interna senza sbavature.
Sul raccordo è già avvitato un manicotto di giunzione.
- Dati tecnici
-
Dati tecnici
Angolo del gomito 90 ° Con apertura di ispezione e coperchio no Con manicotto sì Dimensionee M20x1,5 Filettatura M20x1,5 Flessibile no In due parti no Materiale Alluminio Per diametro tubo nominale 20 mm Priva di alogeni no Range di temperatura di esercizio max 250 °C Range di temperatura di esercizio min. -45 °C Superficie lucida no Superficie spazzolata no Versione Filettatura Misure

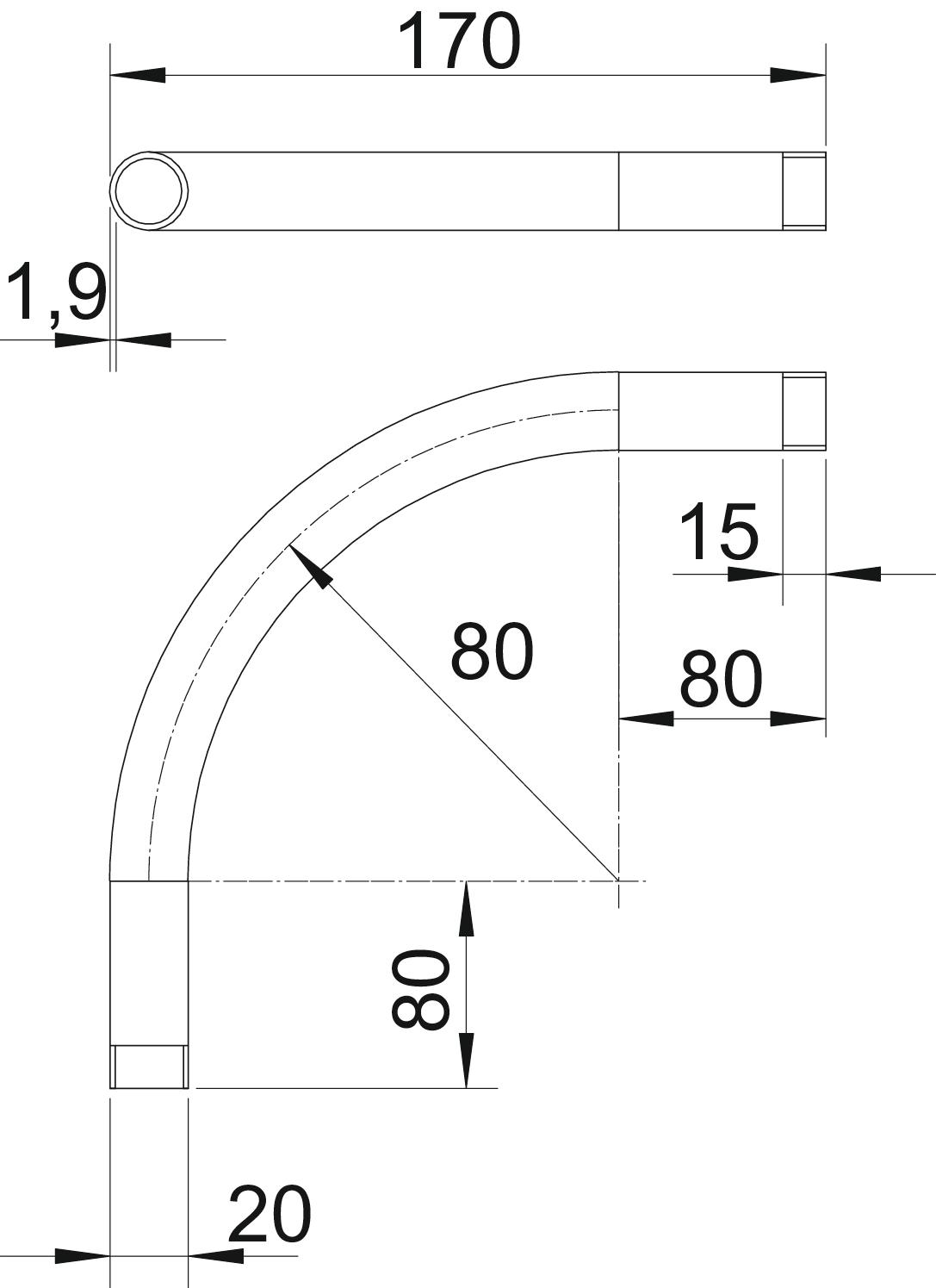

Dimensione A 80 mm Dimensione B 170 mm Dimensione D 20 mm Dimensione I 15 mm Dimensione M (mm) M20 Dimensione R 80 mm Dimensione t 1,9 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SBM20W ALU / 2046043 , 0.22MB , pdfREACH Dichiarazione di conformità SBM20W ALU / 2046043 , 0.12MB , pdfRoHS Dichiarazione di conformità SBM20W ALU / 2046043 , 0.12MB , pdf
