Raccordo a gomito in alluminio, con filettatura M63x1,5 |
morepic-1 morepic-2 video-1

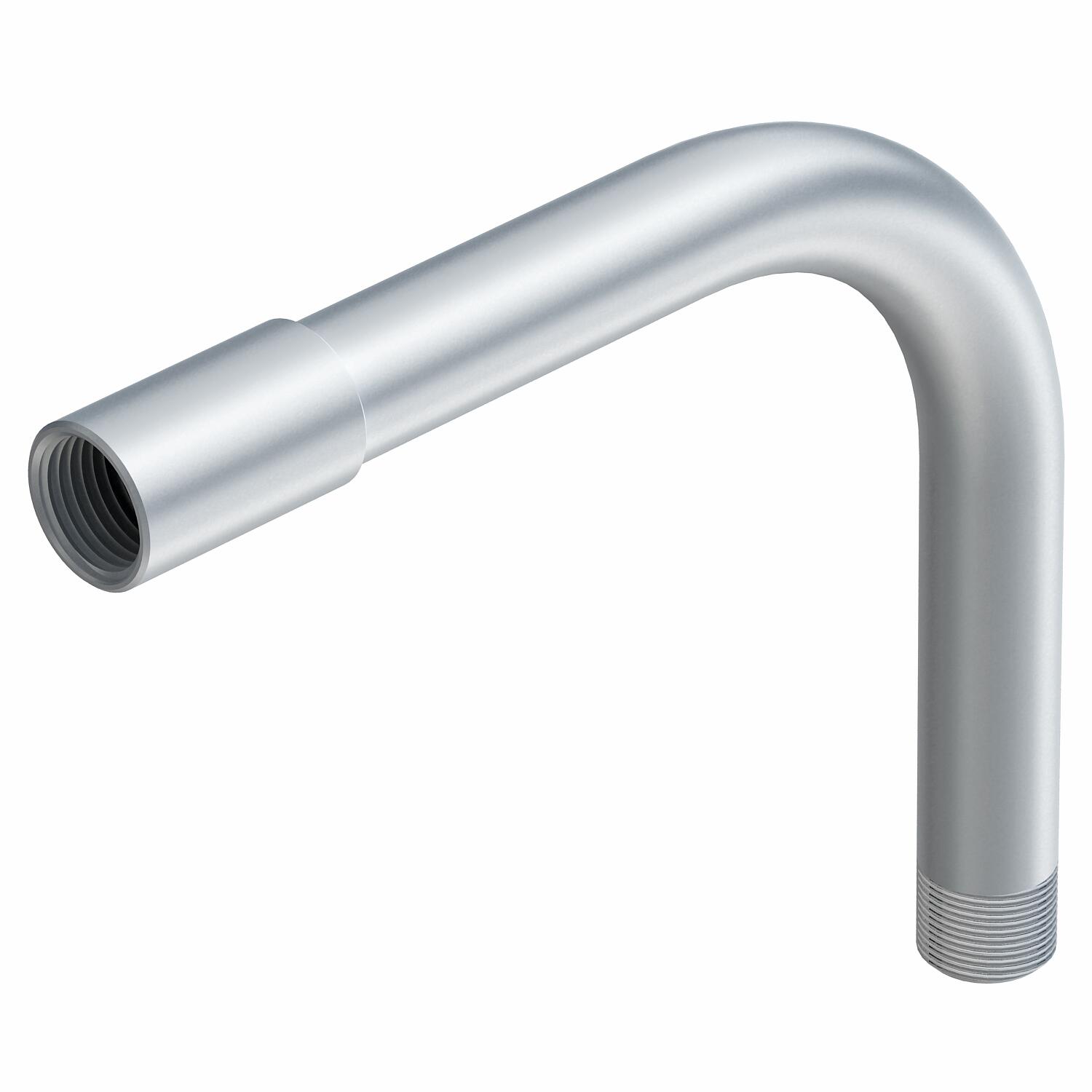

Raccordo a gomito in alluminio, con filettatura

N. art. 2046048 | EAN 4012195926245 | ELDAS-No. 126 077 070

Descrizione del prodotto
Descrizione del prodotto
Raccordo a gomito 90° per tubi d'installazione elettrica secondo EN 61386-1 con estremità filettata secondo EN 60423. Parete interna senza sbavature.

Sul raccordo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Filettatura metrica
Dati tecnici

Dati tecnici

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto sì

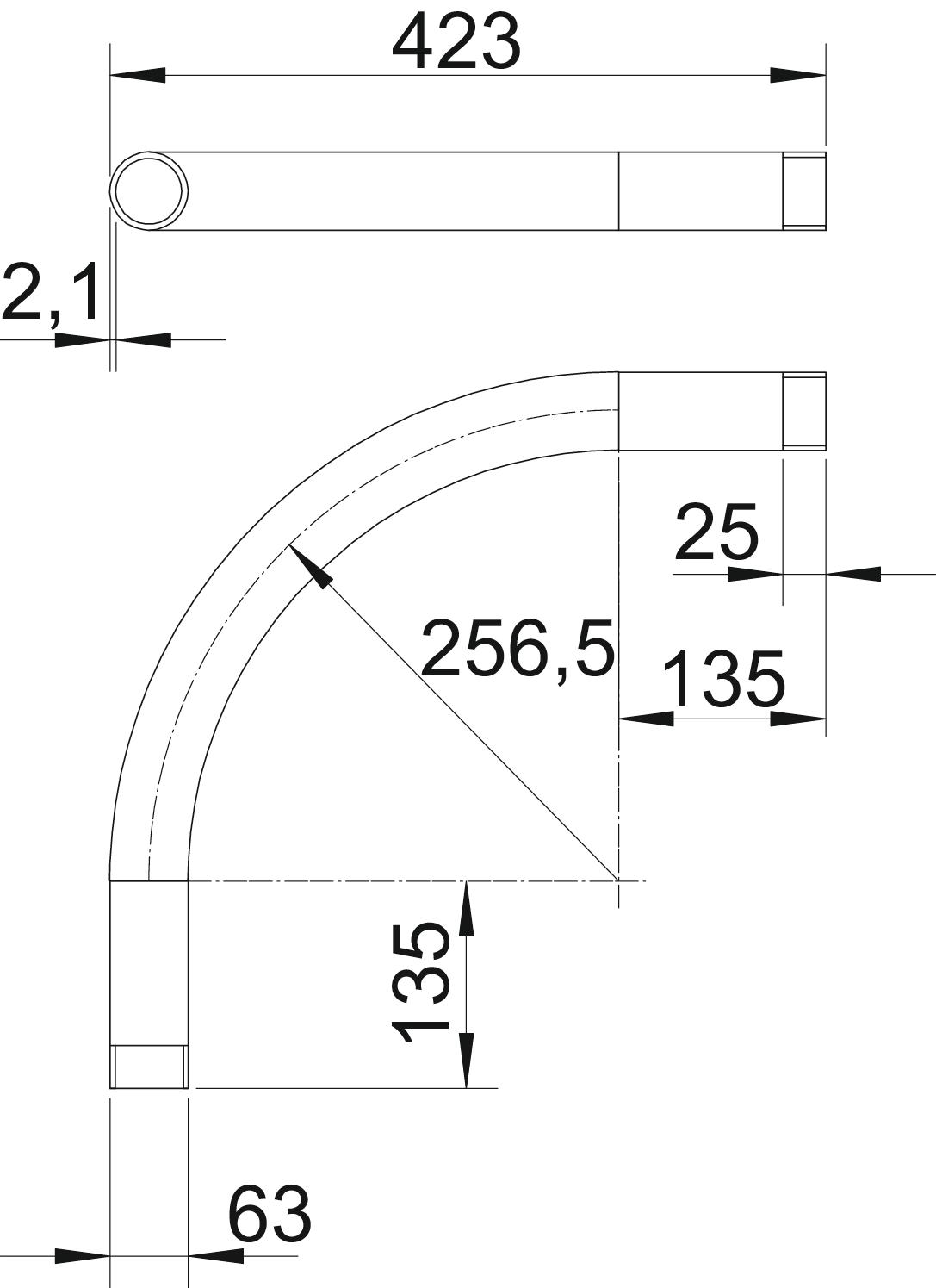

Dimensione A 135 mm
Dimensione B 423 mm
Dimensione D 63 mm
Dimensione I 25 mm
Dimensione M (mm) M63
Dimensione R 256,5 mm
Dimensione t 2,1 mm
Dimensionee M63x1,5
Filettatura M63x1,5
Flessibile no
In due parti no
Materiale Alluminio
Per diametro tubo nominale 63 mm
Priva di alogeni no
Range di temperatura di esercizio max 250 °C
Range di temperatura di esercizio min. -45 °C
Superficie lucida no
Superficie spazzolata no
Versione Filettatura
Tutti i tipi

Tutti i tipi

Tipo Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SBM16W ALU M16x1,5 126 277 019 2046042
15 pz 4.779,09 CHF Prezzo / 100 pz
SBM20W ALU M20x1,5 126 077 020 2046043
25 pz 4.929,07 CHF Prezzo / 100 pz
SBM25W ALU M25x1,5 126 077 030 2046044
25 pz 5.679,14 CHF Prezzo / 100 pz
SBM32W ALU M32x1,5 126 077 040 2046045
20 pz 6.814,97 CHF Prezzo / 100 pz
SBM40W ALU M40x1,5 126 077 050 2046046
15 pz 8.958,10 CHF Prezzo / 100 pz
SBM50W ALU M50x1,5 126 077 060 2046047
5 pz 12.494,18 CHF Prezzo / 100 pz
SBM63W ALU M63x1,5 126 077 070 2046048
3 pz 18.494,69 CHF Prezzo / 100 pz
