Raccordo a gomito in alluminio, senza filettatura

N. art. 2046013 | EAN 4012195925897 | ELDAS-No. 126 276 029

Descrizione del prodotto
Descrizione del prodotto

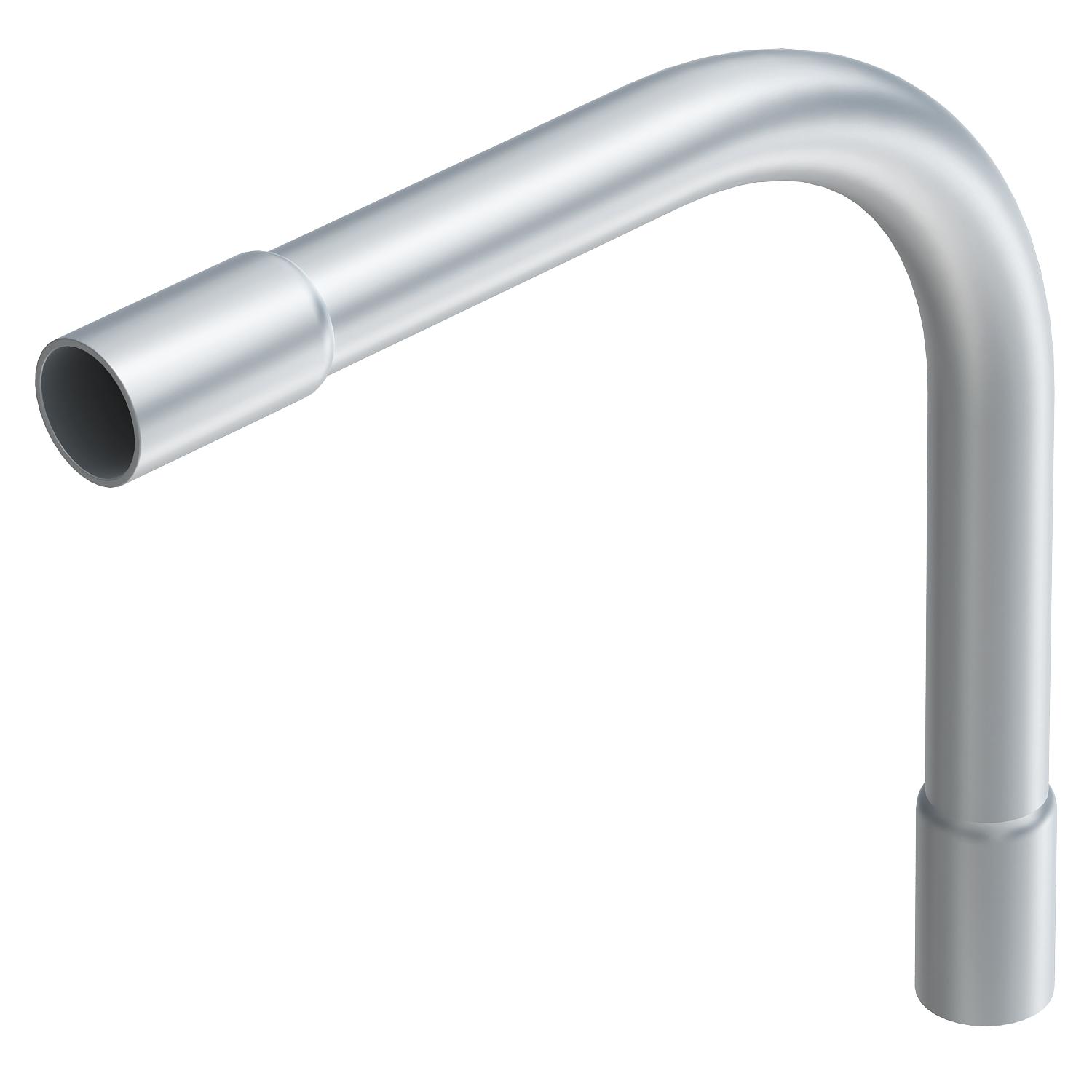

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

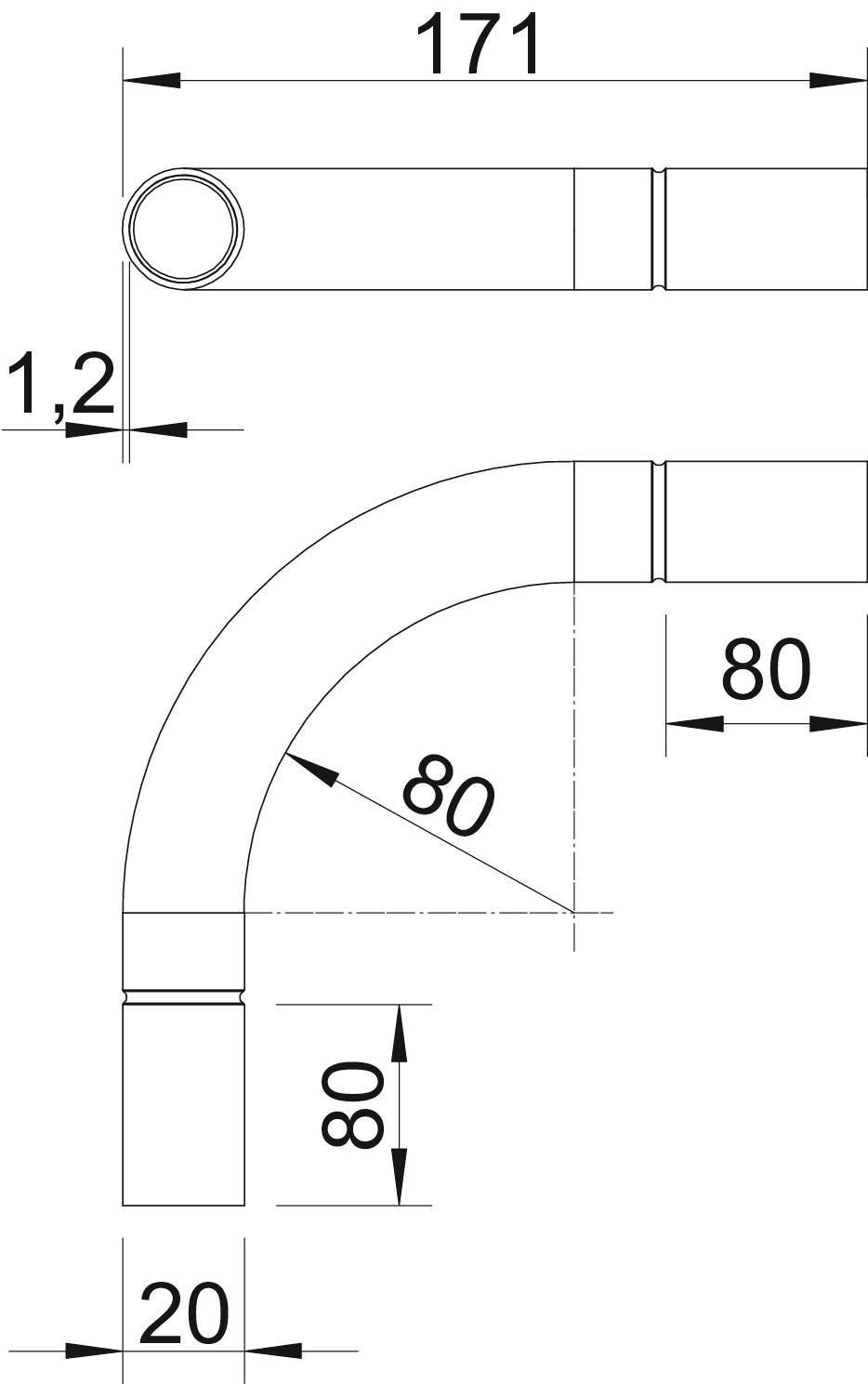

Angolo del gomito 90 °
Con apertura di ispezione e coperchio no
Con manicotto sì
Dimensione A 80 mm
Dimensione B 171 mm
Dimensione D 20,2 mm
Dimensione I 30 mm
Dimensione M (mm) M20
Dimensione R 70 mm
Dimensione t 1,2 mm
Dimensionee Ø20mm
Flessibile no
In due parti no
Materiale Alluminio
Per diametro tubo nominale 20 mm
Priva di alogeni no
Range di temperatura di esercizio max 250 °C
Range di temperatura di esercizio min. -45 °C
Superficie lucida no
Superficie spazzolata no
Versione Connessione
Tutti i tipi

Tutti i tipi

Tipo Per diametro tubo nominale ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SB16W ALU 16 mm 126 276 019 2046012
15 pz 1.448,75 CHF Prezzo / 100 pz
SB20W ALU 20 mm 126 276 029 2046013
25 pz 1.603,02 CHF Prezzo / 100 pz
SB25W ALU 25 mm 126 276 039 2046014
25 pz 1.843,10 CHF Prezzo / 100 pz
SB32W ALU 32 mm 126 276 049 2046015
20 pz 2.053,17 CHF Prezzo / 100 pz
SB40W ALU 40 mm 126 276 059 2046016
15 pz 2.781,78 CHF Prezzo / 100 pz
SB50W ALU 50 mm 126 276 069 2046017
5 pz 5.139,16 CHF Prezzo / 100 pz
SB63W ALU 63 mm 126 276 079 2046018
3 pz 7.802,99 CHF Prezzo / 100 pz
