Raccordo a gomito in alluminio, senza filettatura

N. art. / Tipo

Per diametro tubo nominale

Descrizione del prodotto

Descrizione del prodotto

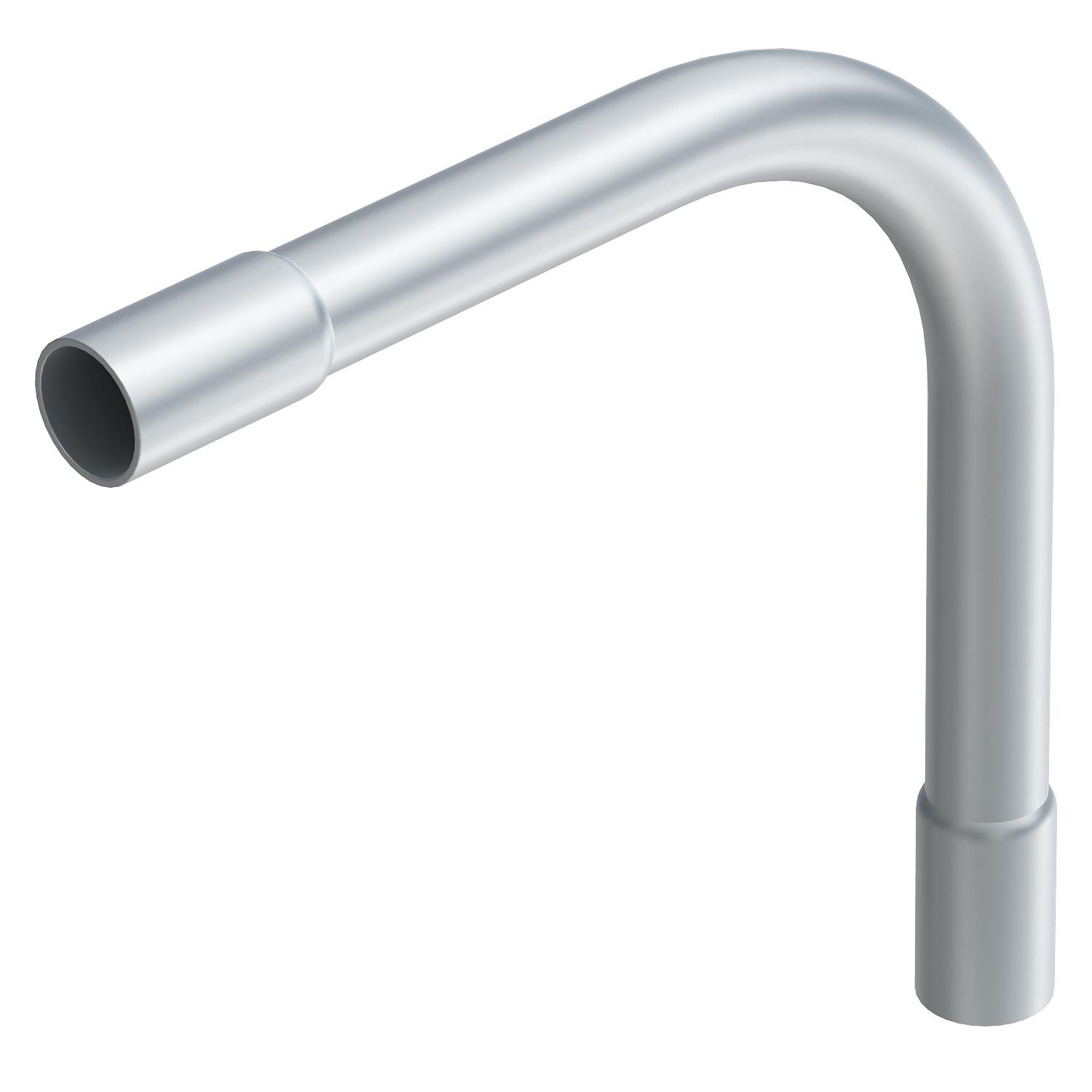

Raccordo a gomito 90° con manicotti modellati per tubi di installazione elettrica secondo EN 61386-1. Parete interna senza sbavature.

Dati tecnici

Angolo del gomito	90 °
Con apertura di ispezione e coperchio	no
Con manicotto	sì

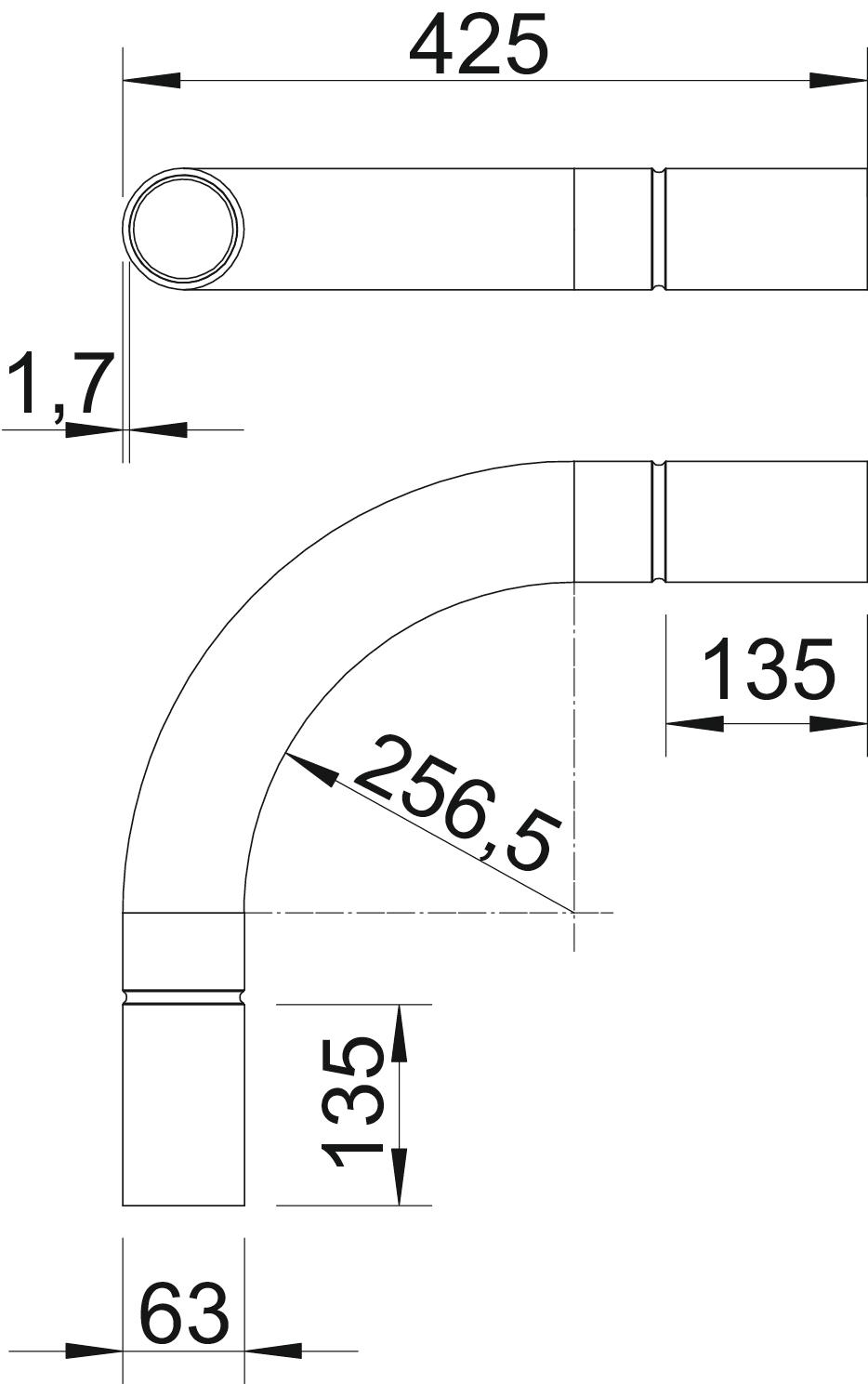

Dimensione A	135 mm
Dimensione B	425 mm
Dimensione D	63 mm
Dimensione I	70 mm
Dimensione M (mm)	M63
Dimensione R	225 mm
Dimensione t	1,7 mm
Dimensionee	Ø63mm

Flessibile	no
In due parti	no
Materiale	Alluminio
Per diametro tubo nominale	63 mm
Priva di alogeni	no
Range di temperatura di esercizio max	250 °C
Range di temperatura di esercizio min.	-45 °C
Superficie lucida	no
Superficie spazzolata	no
Versione	Connessione

Tutti i tipi

Tipo	Per diametro tubo nominale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SB16W ALU	16 mm	126 276 019	2046012	pz	15 pz	1.448,75 CHF Prezzo / 100 pz
SB20W ALU	20 mm	126 276 029	2046013	pz	25 pz	1.603,02 CHF Prezzo / 100 pz
SB25W ALU	25 mm	126 276 039	2046014	pz	25 pz	1.843,10 CHF Prezzo / 100 pz
SB32W ALU	32 mm	126 276 049	2046015	pz	20 pz	2.053,17 CHF Prezzo / 100 pz
SB40W ALU	40 mm	126 276 059	2046016	pz	15 pz	2.781,78 CHF Prezzo / 100 pz
SB50W ALU	50 mm	126 276 069	2046017	pz	5 pz	5.139,16 CHF Prezzo / 100 pz
SB63W ALU	63 mm	126 276 079	2046018	pz	3 pz	7.802,99 CHF Prezzo / 100 pz

Download

Scheda tecnica SB63W ALU / 2046018 , 0.16MB , pdf

Catalogo Connection and routing systems , 40.76MB , pdf
