Raccordo a T 110/400 A2 400 | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

Raccordo a T 110/400 A2

N. art. 6038366 | EAN 4012197340490 | ELDAS-No. 127 033 939

N. art. / Tipo

Larghezza

Materiale	Acciaio INOX 1.4301

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

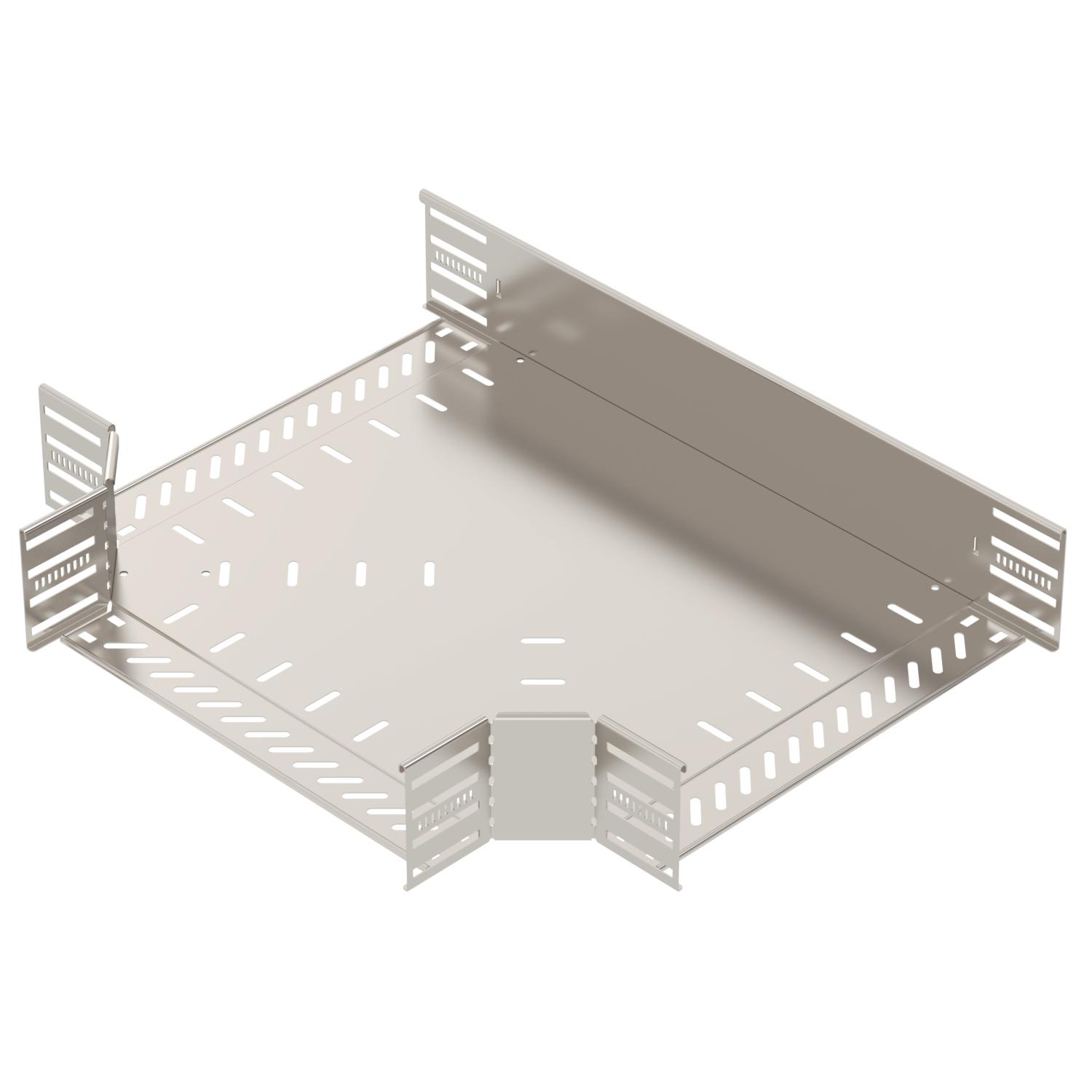

Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	acciaio inox
Dimensionee	110x400
Foratura NATO	no
Forma costruttiva	Raccordo a T orizzontale
Larghezza	400 mm
Larghezza della derivazione	400 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301

Quantità viti raccomandata	33 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RT 110 A2	100 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 829	6038360	pz	1 pz	193,90 CHF Prezzo / 1 pz
RT 120 A2	200 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 879	6038362	pz	1 pz	225,82 CHF Prezzo / 1 pz
RT 130 A2	300 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 909	6038364	pz	1 pz	267,20 CHF Prezzo / 1 pz
RT 140 A2	400 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 939	6038366	pz	1 pz	338,76 CHF Prezzo / 1 pz
RT 150 A2	500 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 969	6038368	pz	1 pz	414,65 CHF Prezzo / 1 pz
RT 160 A2	600 mm	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	127 033 999	6038370	pz	1 pz	569,64 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per raccordo a T 400 A2	RTD 400 A2	127 035 909	6038666	pz	1 pz	266,32 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, A2	FRSB 6x12 A2	127 091 009	6406138	pz	100 pz	64,83 CHF Prezzo / 100 pz
