Raccordo a T 110 FT 150 | Acciaio | zincato a caldo per immersione

Raccordo a T 110 FT

N. art. 6038322 | EAN 4012197347734 | ELDAS-No. 127 033 869

N. art. / Tipo

Larghezza

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

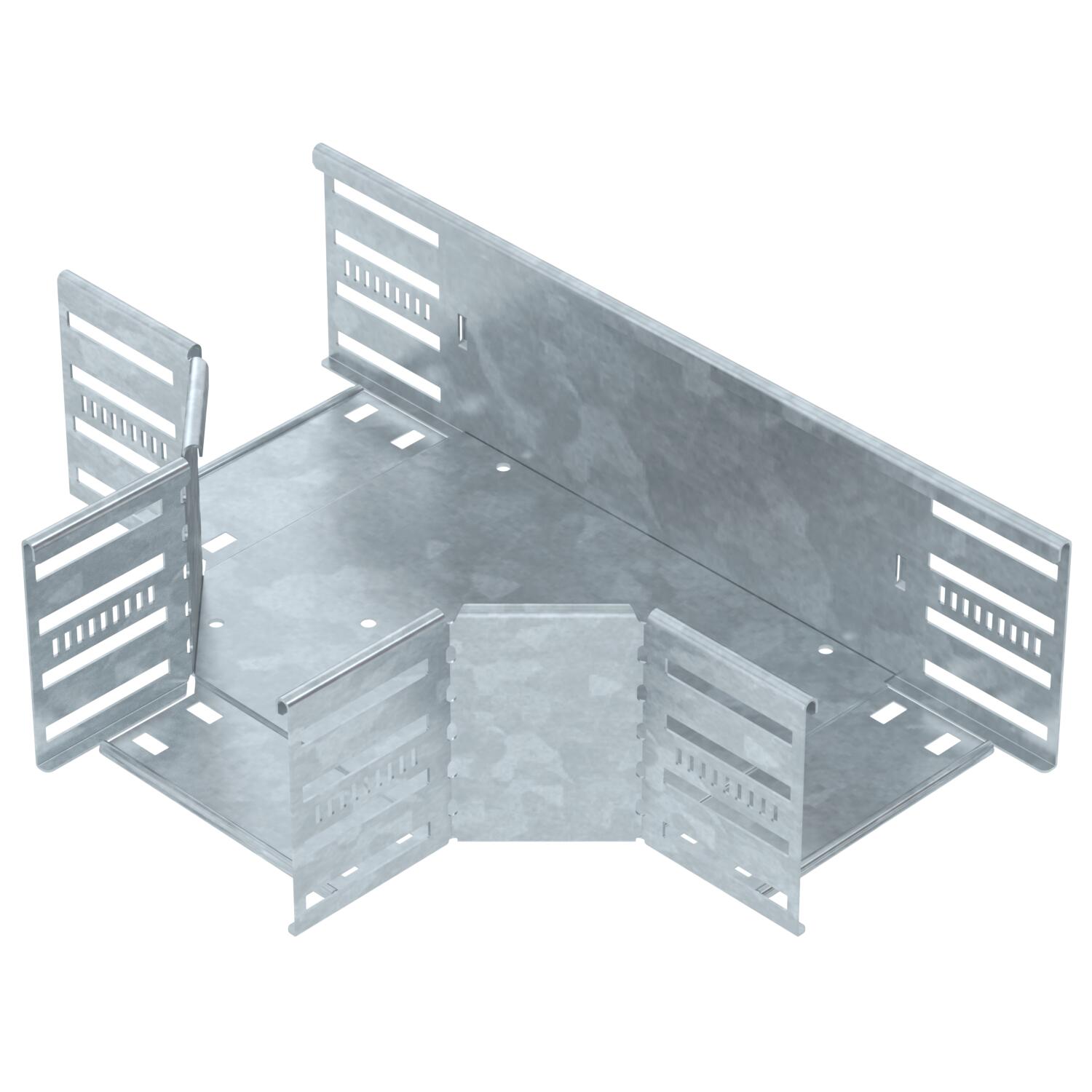

Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	150 mm
Dimensionee	110x150
Foratura NATO	no
Forma costruttiva	Raccordo a T orizzontale
Larghezza	150 mm
Larghezza della derivazione	150 mm
Mantenimento funzionale	no

Materiale	Acciaio
Quantità viti raccomandata	27 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RT 110 FT	100 mm	Acciaio	zincato a caldo per immersione	127 033 849	6038320	pz	1 pz	116,85 CHF Prezzo / 1 pz
RT 115 FT	150 mm	Acciaio	zincato a caldo per immersione	127 033 869	6038322	pz	1 pz	138,58 CHF Prezzo / 1 pz
RT 120 FT	200 mm	Acciaio	zincato a caldo per immersione	127 033 899	6038324	pz	1 pz	150,68 CHF Prezzo / 1 pz
RT 130 FT	300 mm	Acciaio	zincato a caldo per immersione	127 033 929	6038326	pz	1 pz	225,82 CHF Prezzo / 1 pz
RT 140 FT	400 mm	Acciaio	zincato a caldo per immersione	127 033 959	6038328	pz	1 pz	319,62 CHF Prezzo / 1 pz
RT 150 FT	500 mm	Acciaio	zincato a caldo per immersione	127 033 989	6038330	pz	1 pz	373,16 CHF Prezzo / 1 pz
RT 160 FT	600 mm	Acciaio	zincato a caldo per immersione	127 034 019	6038332	pz	1 pz	491,61 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per raccordo a T DD	RTD 150 DD	127 035 809	6038642	pz	1 pz	106,87 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
