Raccordo a T 110 FT

N. art. 6038324 | EAN 4012197347765 | ELDAS-No. 127 033 899

Acciaio
zincato a caldo per immersione
Descrizione del prodotto
Descrizione del prodotto

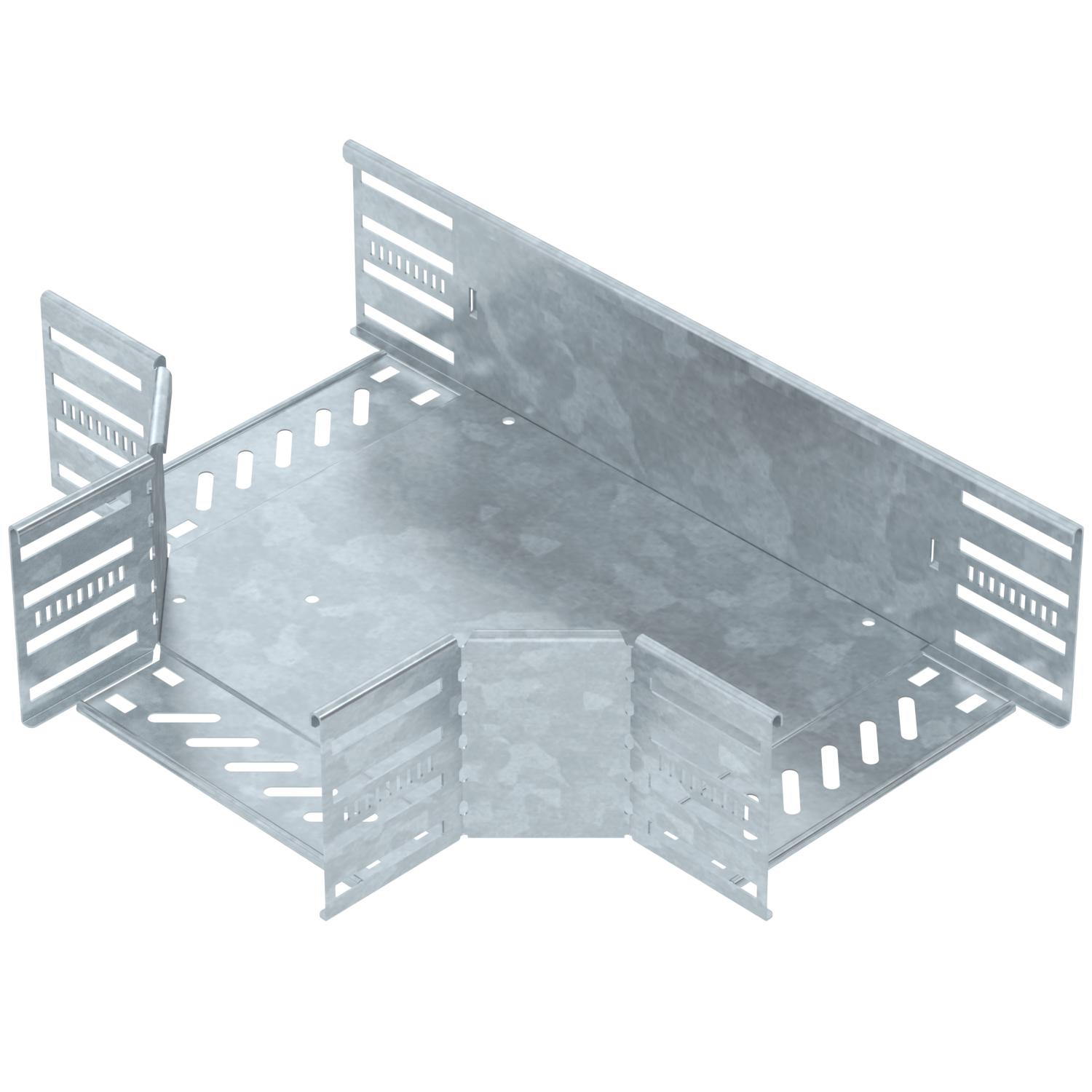

Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity

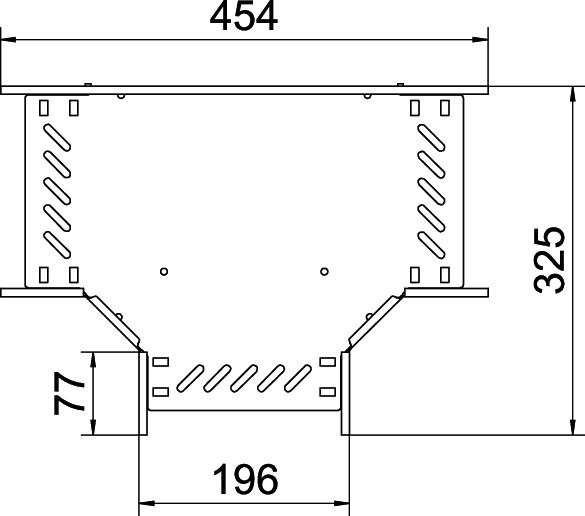

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinco
Dimensione B 200 mm
Dimensionee 110x200
Foratura NATO no
Forma costruttiva Raccordo a T orizzontale
Larghezza 200 mm
Larghezza della derivazione 200 mm
Mantenimento funzionale no
Materiale Acciaio
Quantità viti raccomandata 30 St.
Range di temperatura di esercizio max 120 °C
Range di temperatura di esercizio min. -20 °C
Spessore lamiera 0,8 mm
Spessore longherone 1,25 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato/fissato
Versione a grande portata no
Versione connettore connettore integrato
Tutti i tipi

Tutti i tipi

Tipo Larghezza Materiale Superficie ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
RT 110 FT 100 mm Acciaio zincato a caldo per immersione 127 033 849 6038320
1 pz 116,85 CHF Prezzo / 1 pz
RT 115 FT 150 mm Acciaio zincato a caldo per immersione 127 033 869 6038322
1 pz 138,58 CHF Prezzo / 1 pz
RT 120 FT 200 mm Acciaio zincato a caldo per immersione 127 033 899 6038324
1 pz 150,68 CHF Prezzo / 1 pz
RT 130 FT 300 mm Acciaio zincato a caldo per immersione 127 033 929 6038326
1 pz 225,82 CHF Prezzo / 1 pz
RT 140 FT 400 mm Acciaio zincato a caldo per immersione 127 033 959 6038328
1 pz 319,62 CHF Prezzo / 1 pz
RT 150 FT 500 mm Acciaio zincato a caldo per immersione 127 033 989 6038330
1 pz 373,16 CHF Prezzo / 1 pz
RT 160 FT 600 mm Acciaio zincato a caldo per immersione 127 034 019 6038332
1 pz 491,61 CHF Prezzo / 1 pz
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per raccordo a T DD Coperchio per raccordo a T DD RTD 200 DD 127 035 849 6038644
1 pz 117,28 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2 Morsetto doppio, montaggio accessori A2 DOP A2 ----- 6035998
10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F Vite a testa tonda con dado flangiato, F FRSB 6x12 F 127 090 009 6406122
100 pz 36,11 CHF Prezzo / 100 pz
