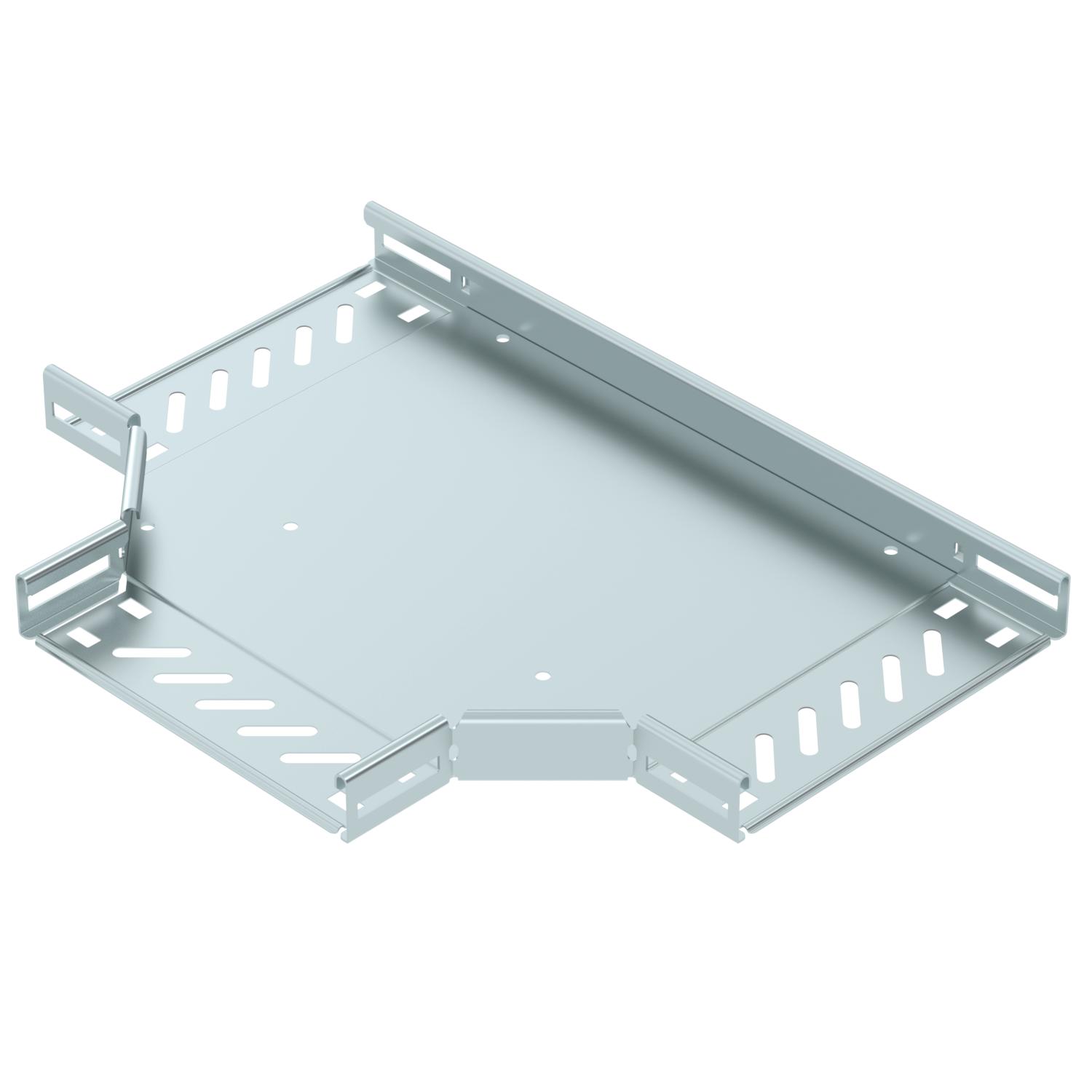

Raccordo a T 35 FS
N. art. 6038002 | EAN 4012197346560 | ELDAS-No. 127 034 049
- Descrizione del prodotto
-
Descrizione del prodottoRaccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 35 mm Colore zinco Dimensione B 200 mm Dimensionee 35x200 Foratura NATO no Forma costruttiva Raccordo a T orizzontale Larghezza 200 mm Larghezza della derivazione 200 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 12 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per raccordo a T FS
RTD 200 FS 127 035 859 6038604 1 pz 90,58 CHF Prezzo / 1 pz - Download
-
Scheda tecnica RT 320 FS / 6038002 , 0.19MB , pdfDichiarazione di conformità UE RT 320 FS / 6038002 , 0.15MB , pdfDichiarazione di conformità UK RT 320 FS / 6038002 , 0.14MB , pdfREACH Dichiarazione di conformità RT 320 FS / 6038002 , 0.12MB , pdfRoHS Dichiarazione di conformità RT 320 FS / 6038002 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
