- Descrizione del prodotto
-

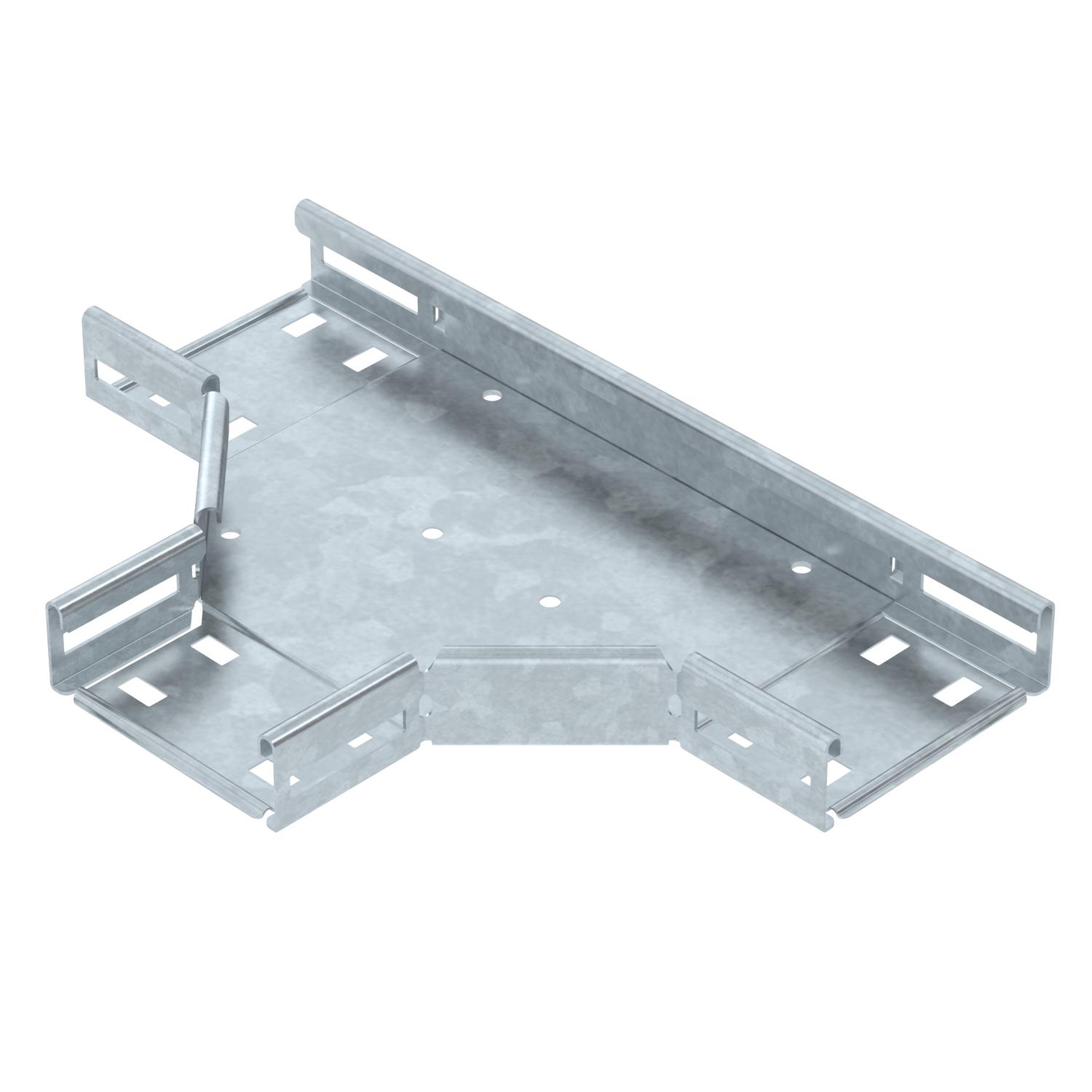

Descrizione del prodottoRaccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
- Dati tecnici
-
Dati tecnici

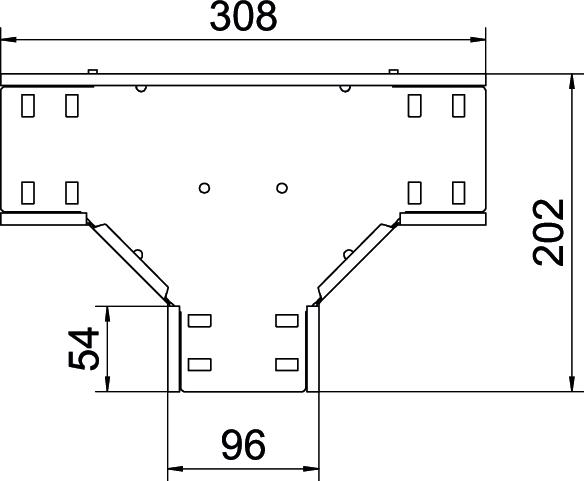

Acciaio inossidabile, decapato no Altezza 35 mm Colore zinco Dimensione B 100 mm Dimensionee 35x100 Foratura NATO no Forma costruttiva Raccordo a T orizzontale Larghezza 100 mm Larghezza della derivazione 100 mm Mantenimento funzionale no Materiale Acciaio Quantità viti raccomandata 9 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica RT 310 FT / 6038010 , 0.20MB , pdfDichiarazione di conformità UE RT 310 FT / 6038010 , 0.15MB , pdfDichiarazione di conformità UK RT 310 FT / 6038010 , 0.14MB , pdfREACH Dichiarazione di conformità RT 310 FT / 6038010 , 0.12MB , pdfRoHS Dichiarazione di conformità RT 310 FT / 6038010 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfIstruzioni di montaggio Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
