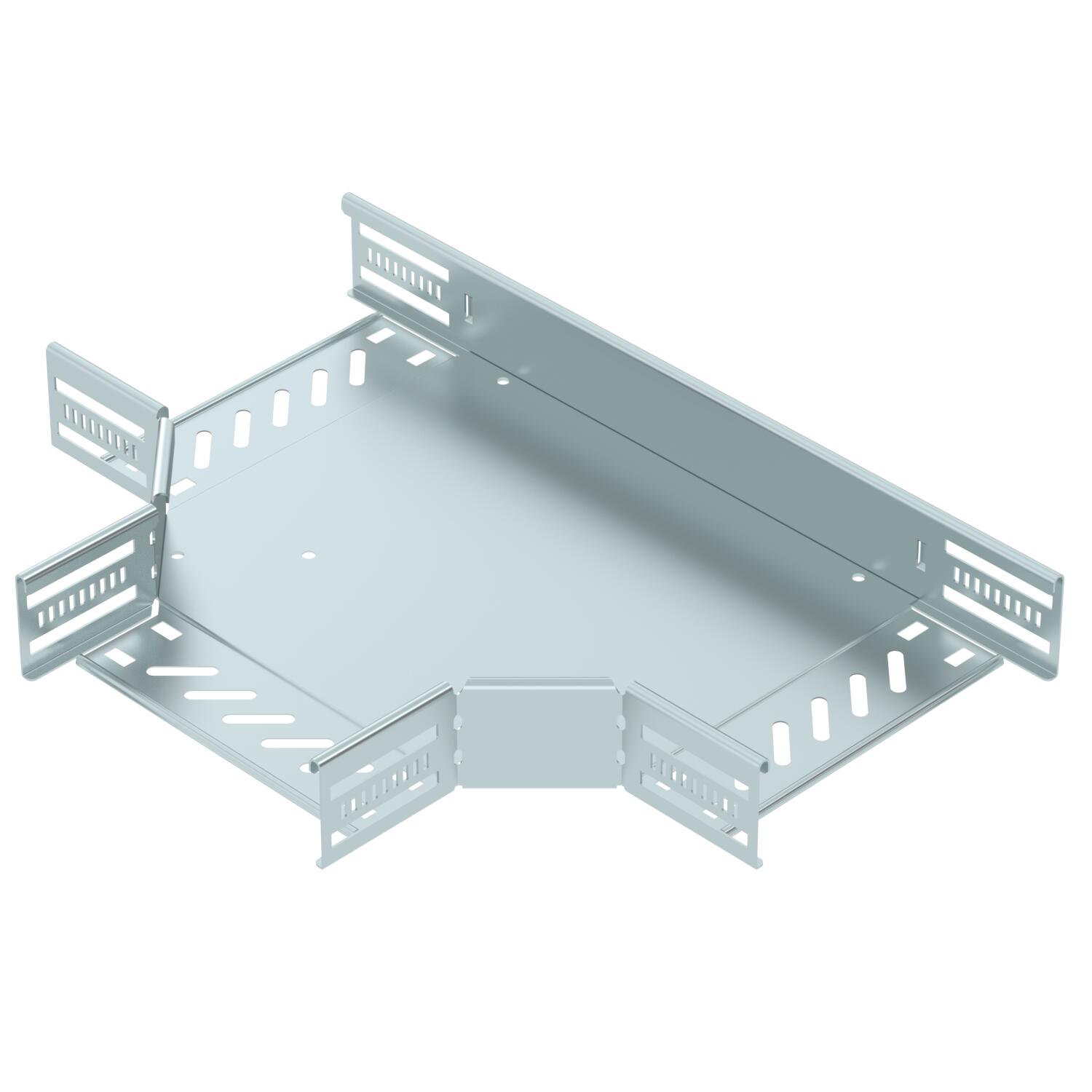

Raccordo a T 60 FS
N. art. 6038104 | EAN 4012197346683 | ELDAS-No. 127 034 169
- Descrizione del prodotto
-
Descrizione del prodotto
Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Dimensionee 60x200 Foratura NATO no Forma costruttiva Raccordo a T orizzontale Larghezza della derivazione 200 mm Mantenimento funzionale sì Materiale Acciaio Quantità viti raccomandata 18 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

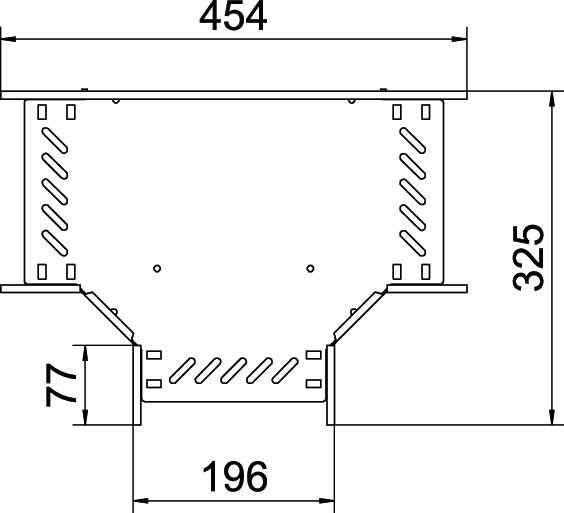

Altezza 60 mm Dimensione B 200 mm Larghezza 200 mm - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

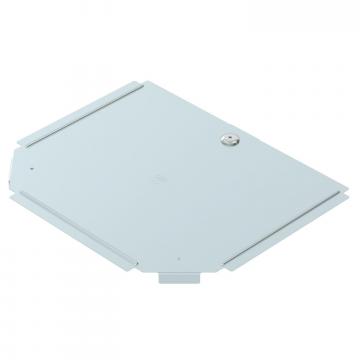

Coperchio per raccordo a T FS
RTD 200 FS 127 035 859 6038604 1 pz 90,58 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
