Raccordo a T 60 FT 100 | Acciaio | zincato a caldo per immersione

Raccordo a T 60 FT

N. art. 6038130 | EAN 4012197347314 | ELDAS-No. 127 034 119

N. art. / Tipo

Larghezza

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

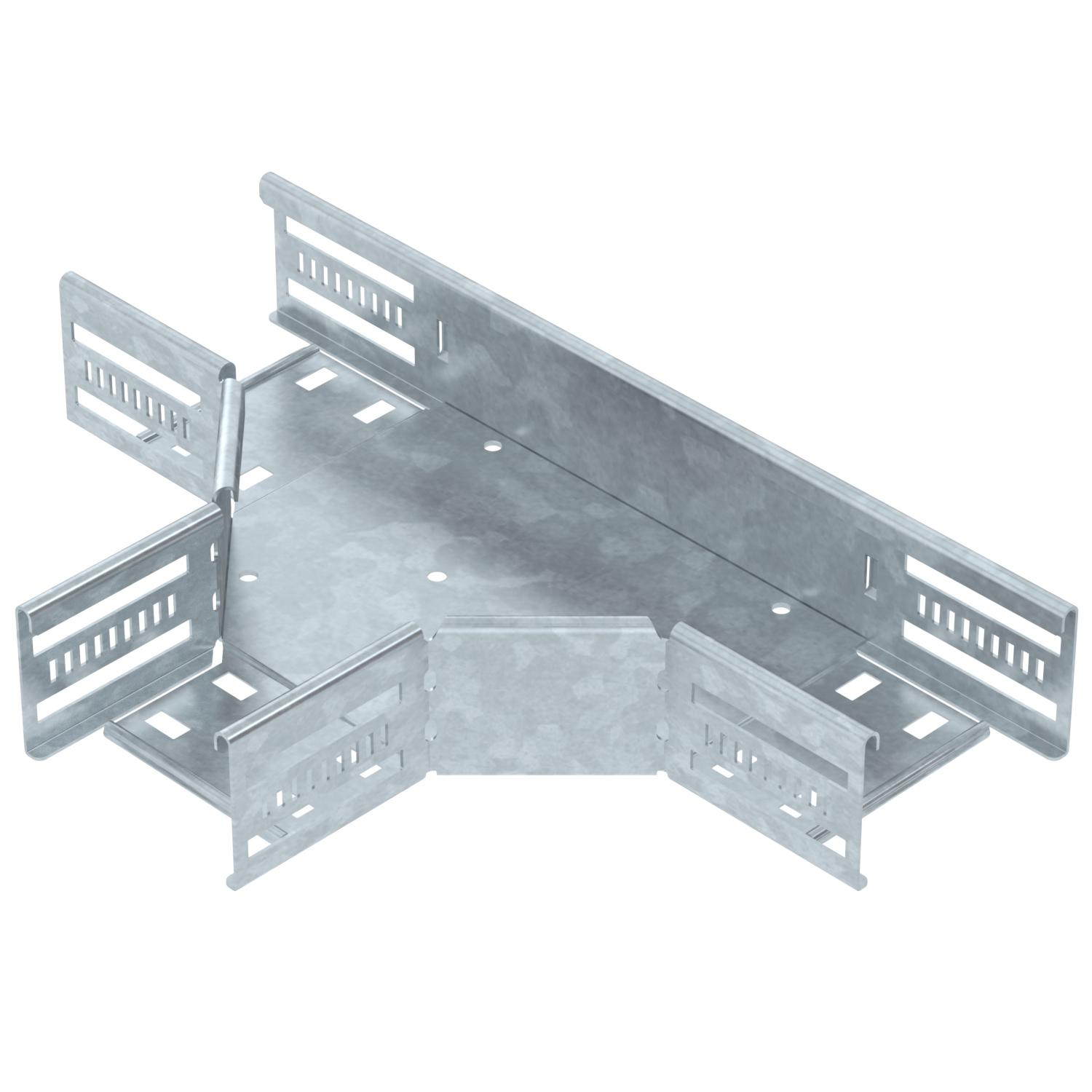

Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Dimensionee	60x100
Foratura NATO	no
Forma costruttiva	Raccordo a T orizzontale
Larghezza della derivazione	100 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Quantità viti raccomandata	15 St.

Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

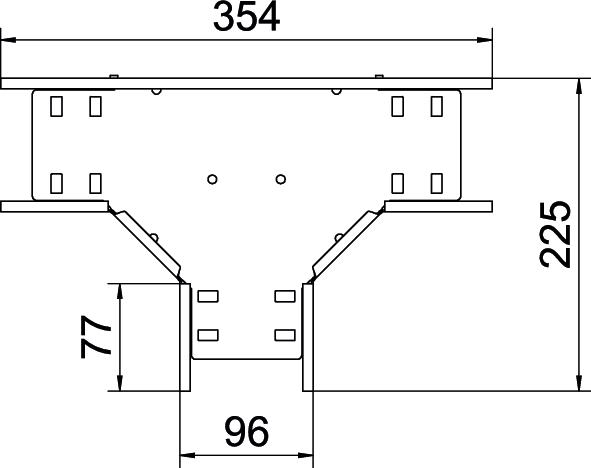

Misure

Altezza	60 mm
Dimensione B	100 mm

Larghezza	100 mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RT 610 FT	100 mm	Acciaio	zincato a caldo per immersione	127 034 119	6038130	pz	1 pz	83,00 CHF Prezzo / 1 pz
RT 615 FT	150 mm	Acciaio	zincato a caldo per immersione	127 034 139	6038132	pz	1 pz	98,26 CHF Prezzo / 1 pz
RT 620 FT	200 mm	Acciaio	zincato a caldo per immersione	127 034 179	6038134	pz	1 pz	96,10 CHF Prezzo / 1 pz
RT 630 FT	300 mm	Acciaio	zincato a caldo per immersione	127 034 219	6038136	pz	1 pz	119,70 CHF Prezzo / 1 pz
RT 640 FT	400 mm	Acciaio	zincato a caldo per immersione	127 034 259	6038138	pz	1 pz	218,16 CHF Prezzo / 1 pz
RT 650 FT	500 mm	Acciaio	zincato a caldo per immersione	127 034 299	6038140	pz	1 pz	293,76 CHF Prezzo / 1 pz
RT 660 FT	600 mm	Acciaio	zincato a caldo per immersione	127 034 339	6038142	pz	1 pz	342,24 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per raccordo a T DD	RTD 100 DD	127 035 789	6038640	pz	1 pz	91,08 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
