Raccordo a T 85 FT 400 | Acciaio | zincato a caldo per immersione

Raccordo a T 85 FT

N. art. 6038236 | EAN 4012197347611 | ELDAS-No. 127 034 419

N. art. / Tipo

Larghezza

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

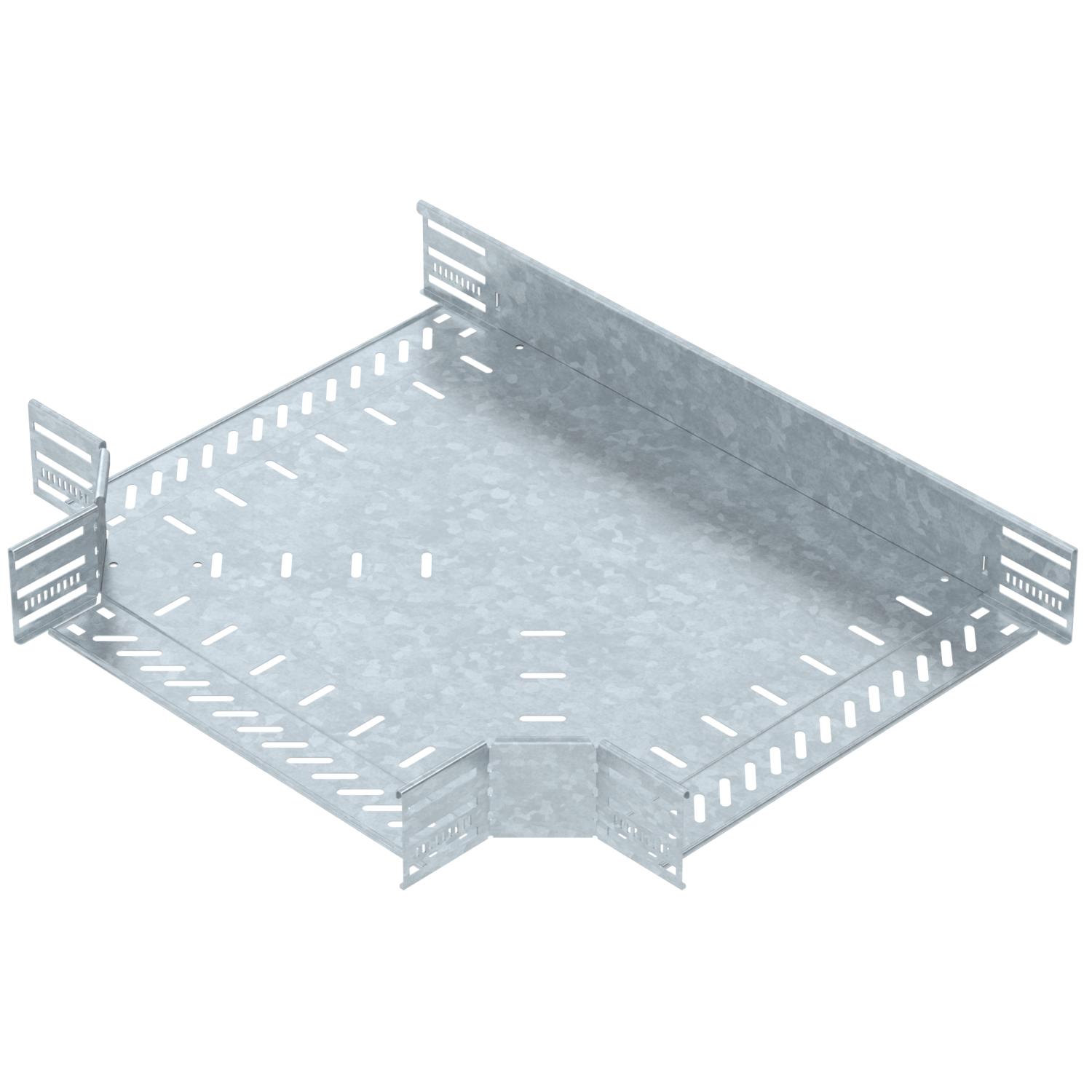

Raccordo a T per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

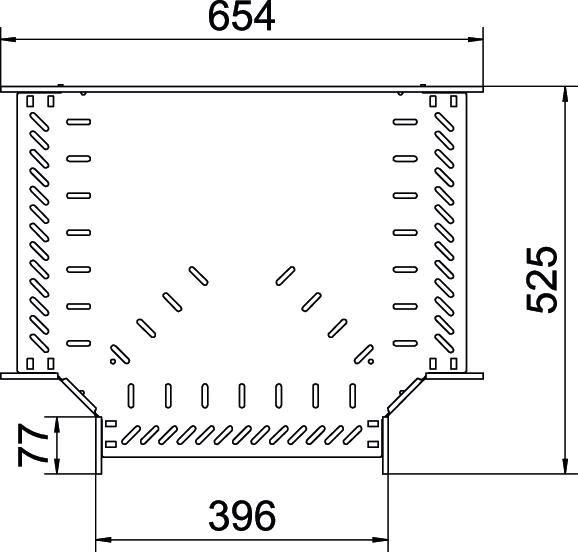

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco
Dimensione B	400 mm
Dimensionee	85x400
Foratura NATO	no
Forma costruttiva	Raccordo a T orizzontale
Larghezza	400 mm
Larghezza della derivazione	400 mm
Mantenimento funzionale	no

Materiale	Acciaio
Quantità viti raccomandata	27 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	1 mm
Spessore longherone	1,25 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RT 810 FT	100 mm	Acciaio	zincato a caldo per immersione	127 034 359	6038230	pz	1 pz	109,32 CHF Prezzo / 1 pz
RT 820 FT	200 mm	Acciaio	zincato a caldo per immersione	127 034 379	6038232	pz	1 pz	138,82 CHF Prezzo / 1 pz
RT 830 FT	300 mm	Acciaio	zincato a caldo per immersione	127 034 399	6038234	pz	1 pz	153,57 CHF Prezzo / 1 pz
RT 840 FT	400 mm	Acciaio	zincato a caldo per immersione	127 034 419	6038236	pz	1 pz	290,88 CHF Prezzo / 1 pz
RT 850 FT	500 mm	Acciaio	zincato a caldo per immersione	127 034 439	6038238	pz	1 pz	334,70 CHF Prezzo / 1 pz
RT 860 FT	600 mm	Acciaio	zincato a caldo per immersione	127 034 459	6038240	pz	1 pz	453,08 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per raccordo a T DD	RTD 400 DD	127 035 929	6038648	pz	1 pz	211,00 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
