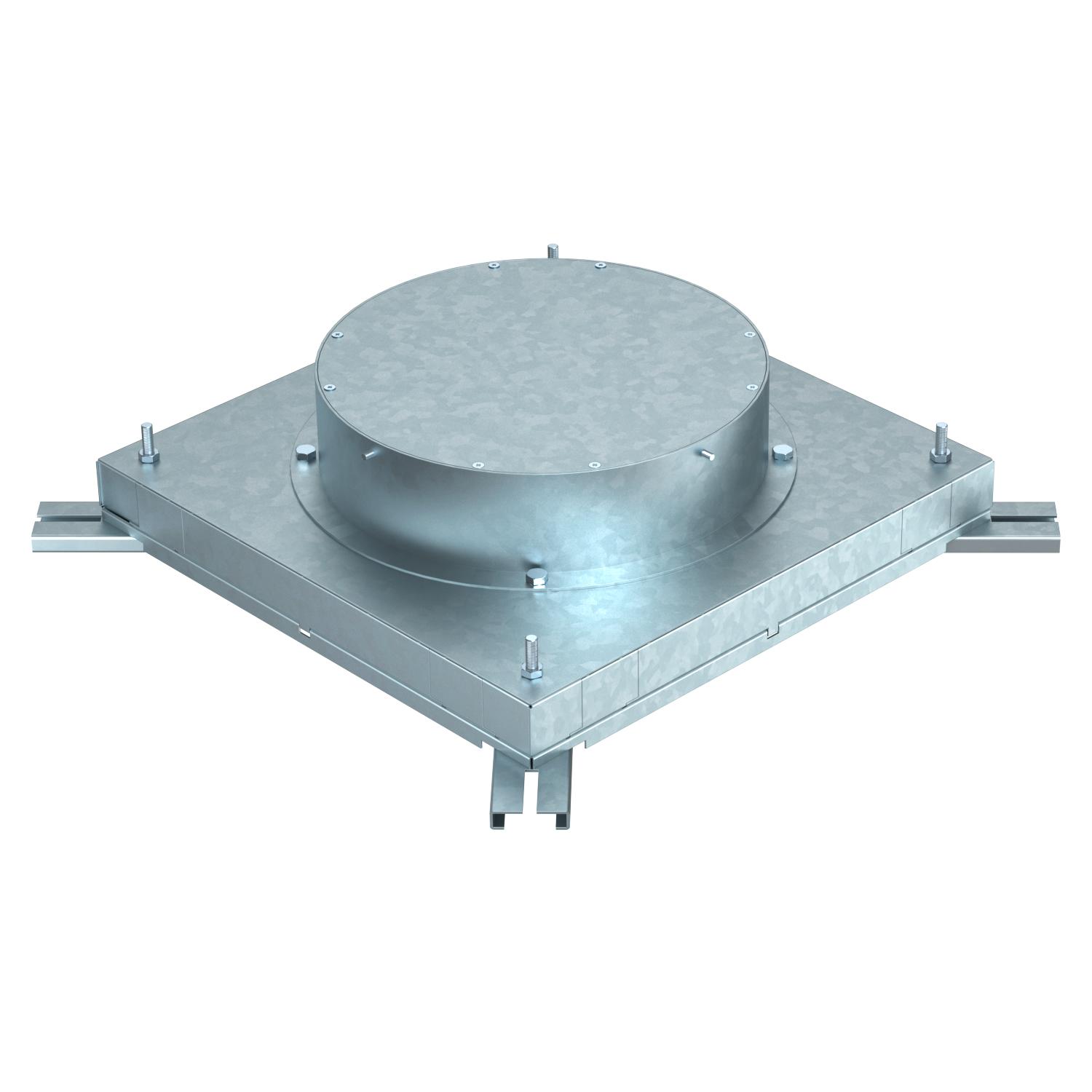

Scatola in calcestruzzo per unità di montaggio di dimensione nominale R9 145 | 48 | R9

Scatola in calcestruzzo per unità di montaggio di dimensione nominale R9

N. art. 7399858 | EAN 4012196331789

N. art. / Tipo	7399858 / IBD 35048 R9

Altezza	145 mm

Altezza canale min.	48 mm

Dimensione nominale per torretta	R9

Descrizione del prodotto

Descrizione del prodotto

Scatola in calcestruzzo per altezza canale di 48 mm predisposta per larghezze di canali 250 e 350 mm.

Con quattro alloggiamenti regolabili per unità di livellamento.

Il guscio integrato può essere regolato fino a 65 mm per lavori di compensazione al pavimento.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	no
Adatto per condotti sotto battuto coperti dal massetto	sì
Altezza	145 mm
Altezza canale min.	48 mm
Apertura di montaggio per tank sopra pavimento	no
Apertura di montaggio per unità di montaggio	tondo
Dimensione H	145 mm
Dimensione nominale per torretta	R9
Disaccoppiabile	no

Impronta CO₂ (GWP) dalla culla al cancello	31,7164 kg CO₂e / 1 Pezzo
Larghezza canale max	350 mm
Larghezza canale min.	250 mm
Materiale	Acciaio
Numero di apparecchi installabili	12
per collegamento tubo	no
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	no
Superficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Altezza canale min.	Dimensione nominale per torretta	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
IBD 35048 R9	145 mm	48 mm	R9	7399858	pz	1 pz	401,58 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Canale di installazione sotto pavimento, a 3 vie, altezza del condotto 48 mm	S3 25048	7400332	m	2 m	69,35 CHF Prezzo / 1 m

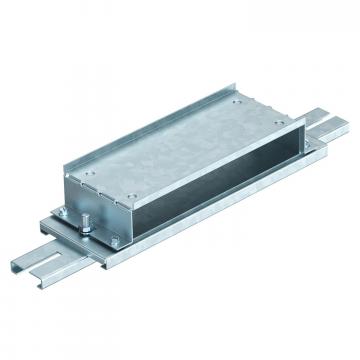

Giunzione 48 mm	IBVE 25048	7399892	pz	1 pz	69,21 CHF Prezzo / 1 pz

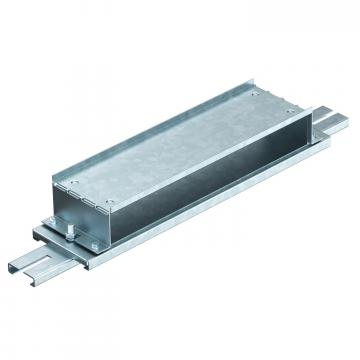

Giunzione 48 mm	IBVE 35048	7399898	pz	1 pz	72,80 CHF Prezzo / 1 pz

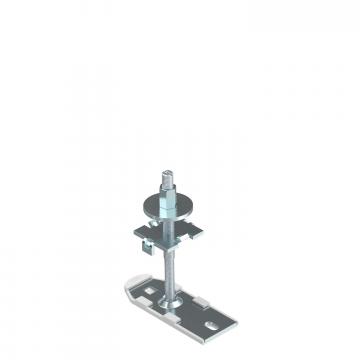

Unità di livellamento	IBNEV 110	7399920	pz	10 pz	18,80 CHF Prezzo / 1 pz
