Scatole di connessione sotto pavimento UDS
N. art. 7400417 | EAN 4012196435555
- Descrizione del prodotto
-

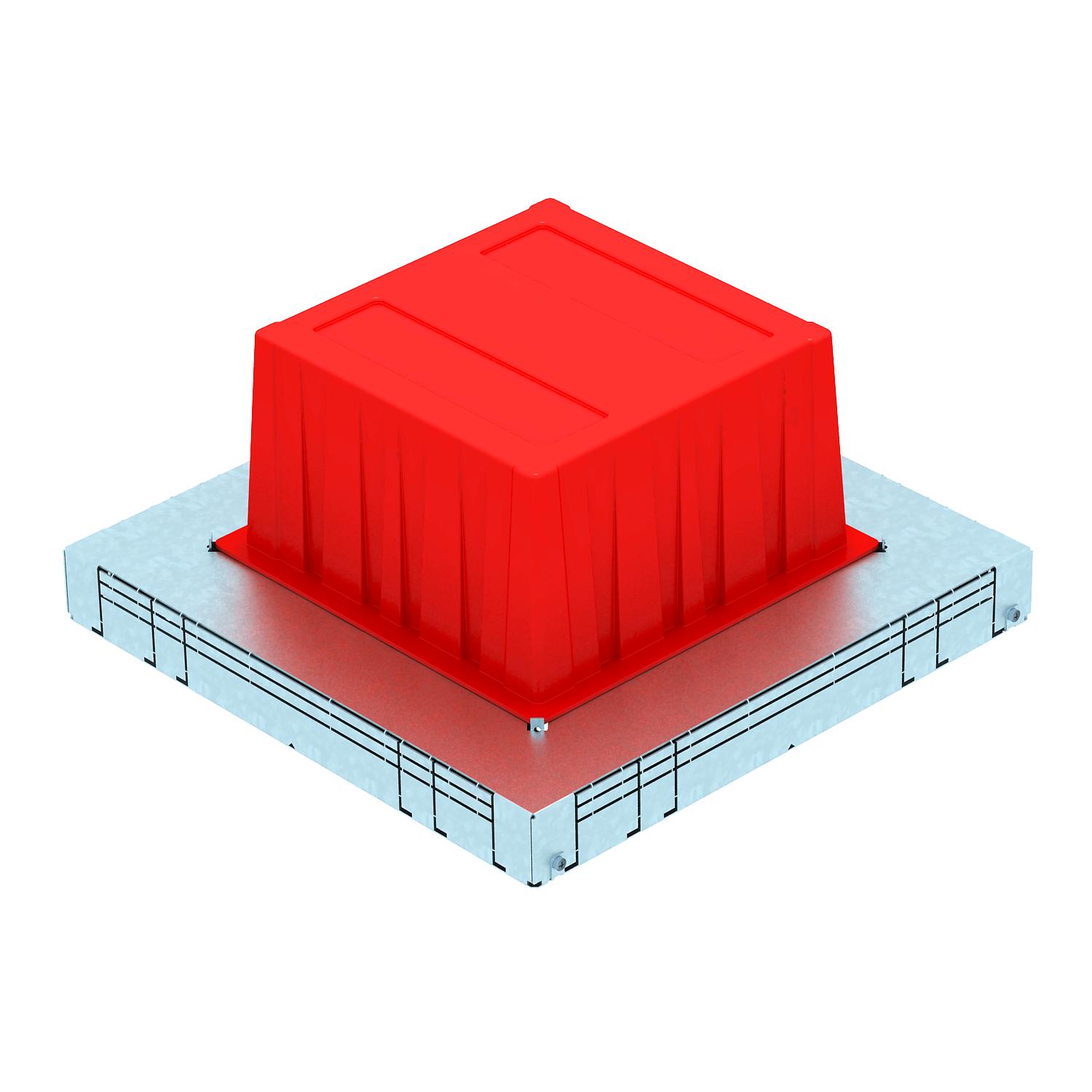

Descrizione del prodottoScatola apparecchi sotto pavimento con apertura di montaggio fissa e non modificabile per una unità di montaggio della grandezza nominale 9. L'apertura di montaggio viene ricavata mediante un guscio fornito in dotazione. La scatola da incasso è dotata di aperture di inserimento per canali sotto pavimento a 2 o 3 vie in lamiera d'acciaio, su tutti i quattro lati.
-
- Dati tecnici
-
Dati tecnici

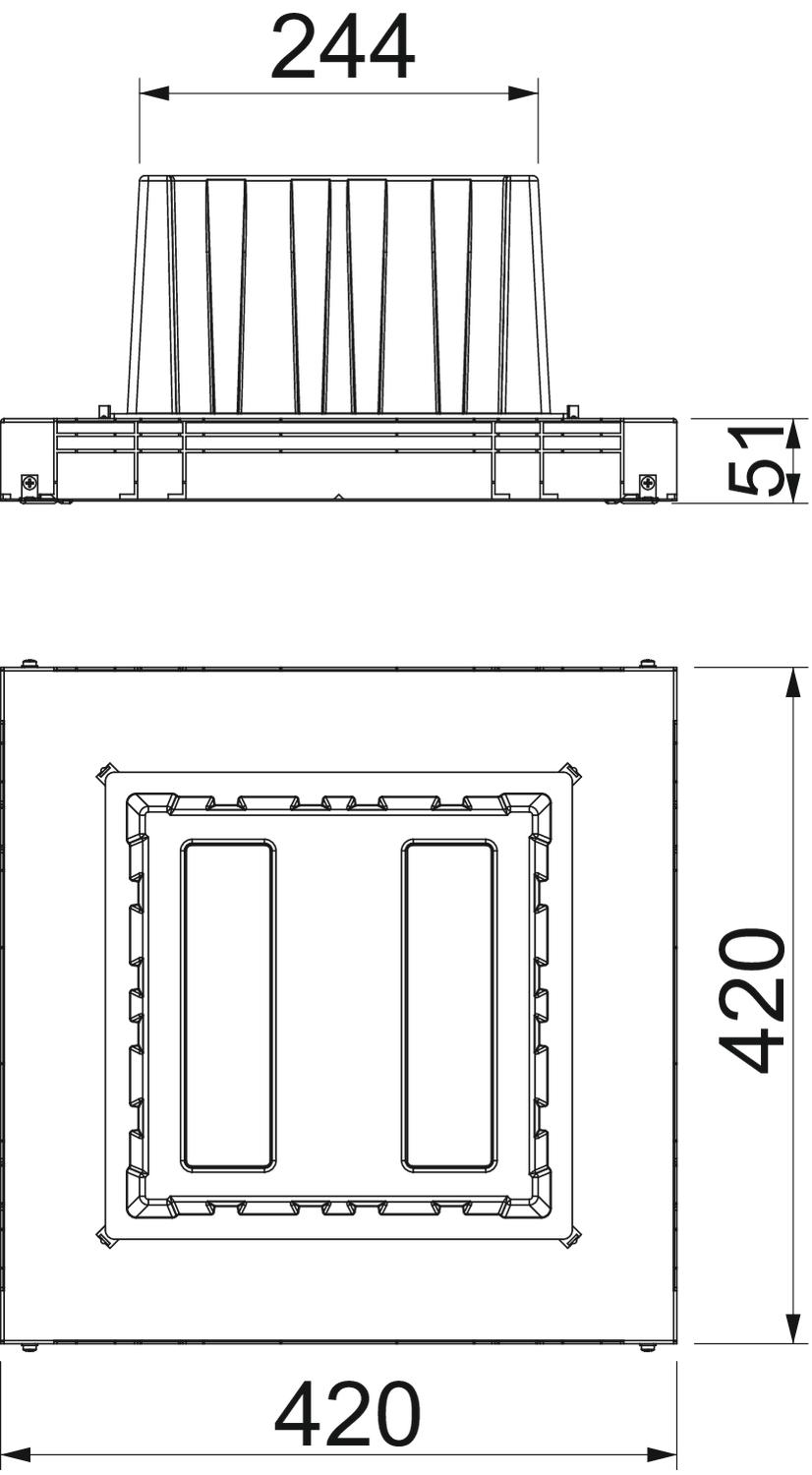

Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto sì Altezza canale min. 28 mm Altezza del canale max. 48 mm Altezza massetto max 200 mm Altezza massetto min. 90 mm Altezza minima del massetto 90 Apertura di montaggio per tank sopra pavimento no Apertura di montaggio per unità di montaggio quadrato Dimensione A 420 mm Dimensione b 244 mm Dimensione B 420 mm Dimensione H 51 mm Dimensione nominale per torretta 9 Dimensionee 420x420x200 Impronta CO₂ (GWP) dalla culla al cancello 17,8771 kg CO₂e / 1 Pezzo Larghezza canale max 350 mm Larghezza canale min. 190 mm Materiale Acciaio per collegamento tubo no Possibilità di trasformazione per il montaggio di apparecchi di installazione Spessore materiale 1 mm Superficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica UDSSD 35048 9 / 7400417 , 0.19MB , pdfDichiarazione di conformità UE UDSSD 35048 9 / 7400417 , 0.16MB , pdfREACH Dichiarazione di conformità UDSSD 35048 9 / 7400417 , 0.12MB , pdfRoHS Dichiarazione di conformità UDSSD 35048 9 / 7400417 , 0.12MB , pdf
