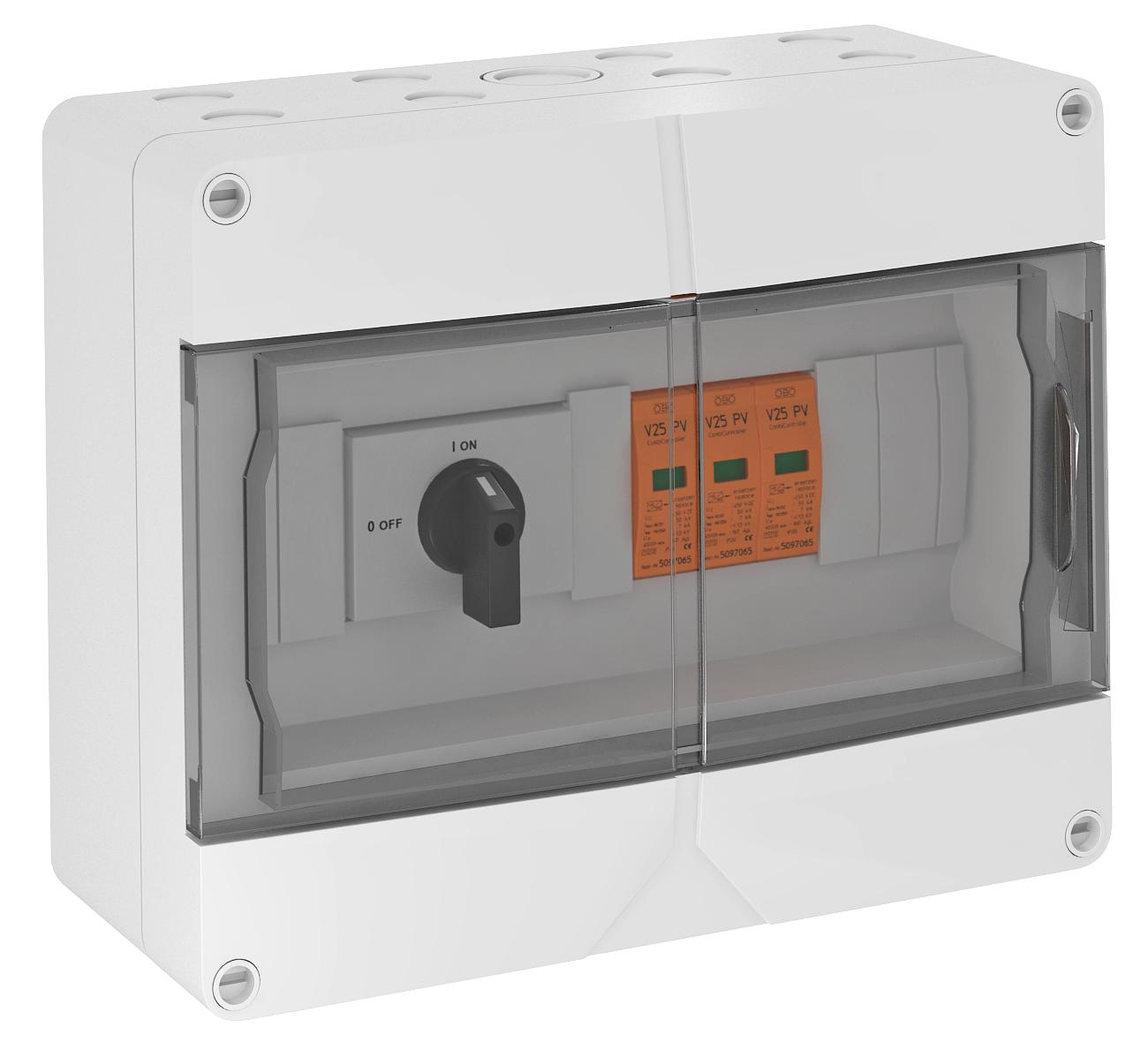

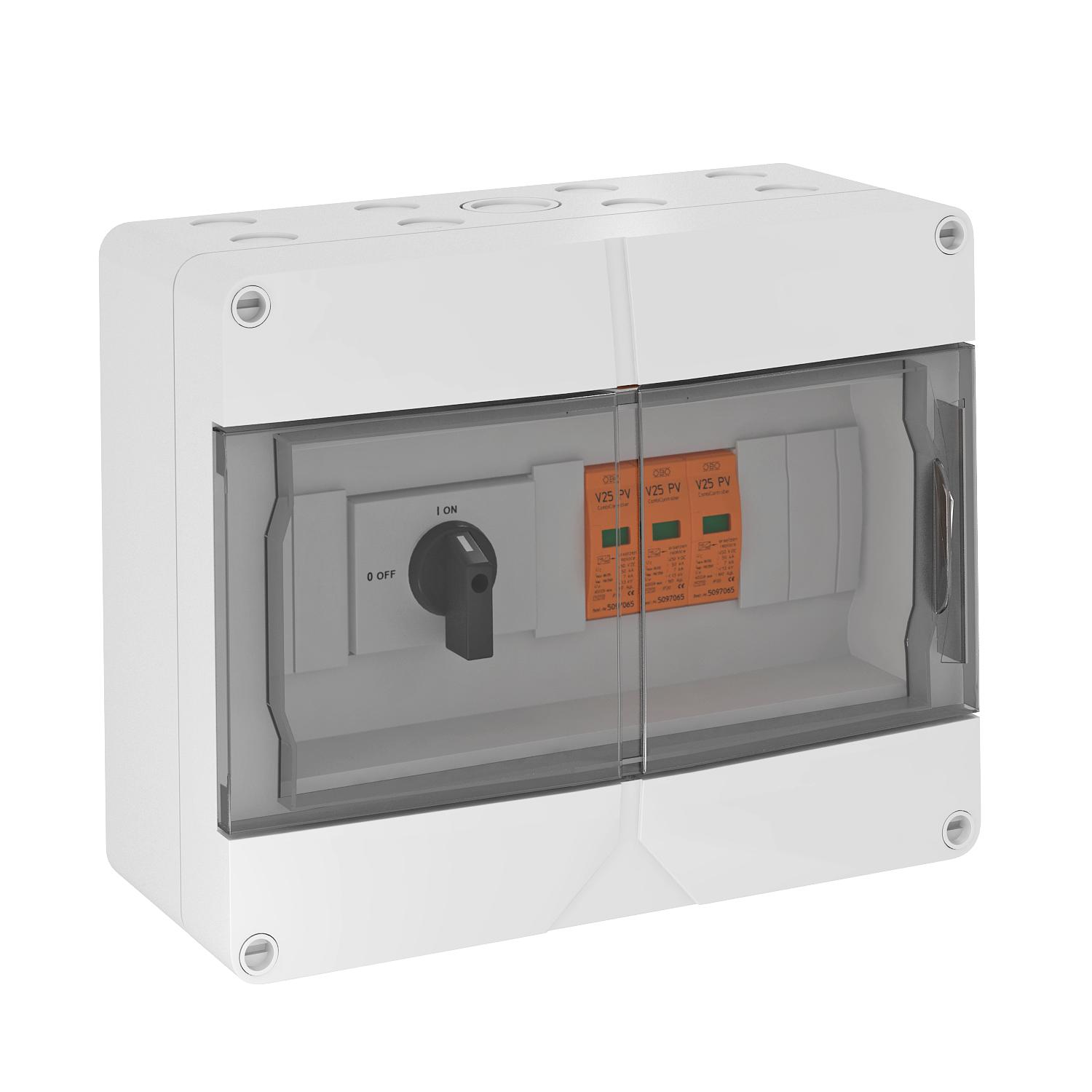

Sistema FV tipo 1+2 fino a 900 V DC con sezionatore (32A)

N. art. 5088635 | EAN 4012195981176

5088635 / VG-BC DC-TS900
IP65
Descrizione del prodotto
Descrizione del prodotto
Sistema con sezionatore per inverter FV con 1 tracker MPP

• Limitatore varistore, innestabile con unità di separazione in circuito a Y a prova di errori secondo VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 3,0 kV (Uoc max = 900V DC con V25-B+C/0-450FV)
• Sezionatore (1000 V; 32A) per una disattivazione sicura della linea string DC
• per ogni dispositivo di protezione è preinstallato 1 punto di fissaggio fino a 6mm² nell'alloggiamento, fino a 30A DC per morsetto
• preinstallato nell'alloggiamento in policarbonato (IP65), UV resistente per l'impiego all'esterno, incl. set di pressacavi

Per la protezione DC dell'inverter di impianti FV.

Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Apparecchio di protezione combinato del tipo 1 e tipo 2
  • Passaggio da LPZ 0 a 2.
  • Installation electrotechnical expertise
Dati tecnici

Misure

Altezza 200 mm
Anschlussart Generatoranschlusskasten Tension spring terminal
Classe di prova tipo 1
Classe di prova tipo 2
Classe di prova tipo 3 no
Colore grigio chiaro; RAL 7035
Corrente nominale di dispersione (8/20 µs) 30 kA
Corrente nominale di scarica massima (8/20 μs) 50 kA
Dimensionee 900V DC
Dotato di sezionatore sotto carico
Entries per MPPT 1
Exits per MPPT 1
Forma della rete DC
Forma della rete altro no
Forma della rete DC
Forma della rete IT no
Forma della rete TN no
Forma della rete TN-C no
Forma della rete TN-C-S no
Forma della rete TN-S no
Forma della rete TT no
Funzione di monitoraggio no
Grado di protezione IP65
Grado di protezione IK-Code IK07
Impulso di corrente da fulmine (10/350 μs) 7 kA
Larghezza 250 mm
LPZ 0→2
Massima potenza fusibile 160 A
Materiale cassetta PC
Max Corrente di ingresso per stringa 30 A
Max Corrente di uscita 30 A
Max Tensione di ingresso DC 900 V
Number of MPPTs 1
Numero di ingressi 1
Numero di ingressi cavi 16
Numero di ingressi stringa 1
Profondità 122 mm
Protezione massima da sovracorrente in rete 160
Range di temperatura di esercizio max 40 °C
Range di temperatura di esercizio min. -25 °C
Segnalazione a distanza no
Segnalazione sull'apparecchio ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max 6 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,5 mm²
Soffiante no
SPD secondo EN 61643-11 Tipo 1+2
SPD secondo IEC 61643-1 classe I+II
Temperatura d'esercizio max 80 °C
Temperatura d'esercizio min. -40 °C
Tempo di reazione <25 ns
Tensione massima continua DC 900 V
Tipo di entrata cavi Collegamento a vite
Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV)
Tipo di montaggio premontato nella cassetta
Versione Tipo 1+2 e sezionatore DC Benedikt LS32-SMA-A4
Tutti i tipi

Tutti i tipi

Tipo Grado di protezione N. art. Quantità Conf. Prezzo di listino IVA escl.
VG-BC DC-TS900 IP65 5088635
1 pz 783,75 CHF Prezzo / 1 pz
