Sistema FV tipo 2 con connettore MC4 per inverter con 2 tracker MPP, 1000 V DC
N. art. 5088556 | EAN 4012196816088
- Descrizione del prodotto
-
Descrizione del prodotto

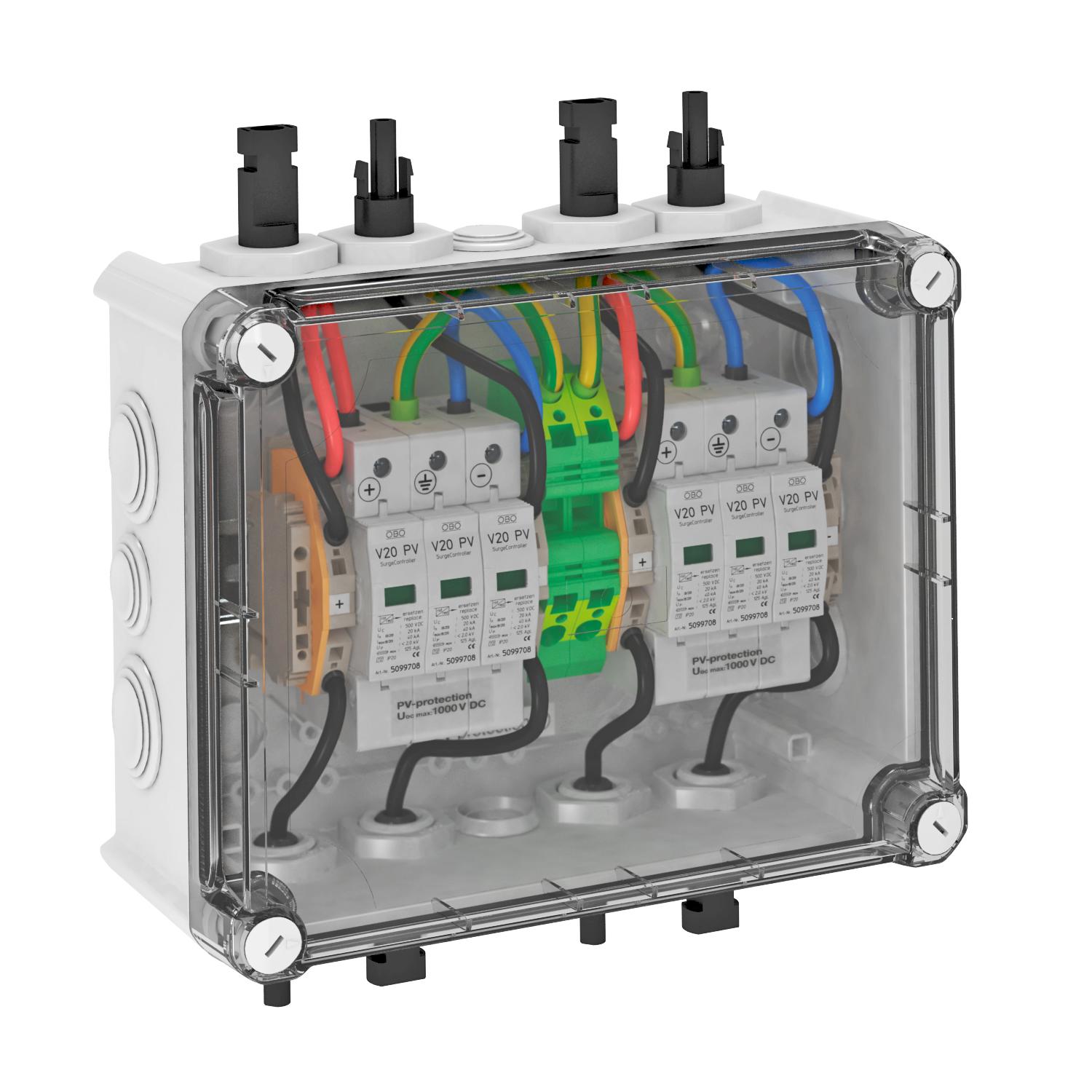

Sistema con limitatore tipo 2 con connettore MC4 per inverter FV con 2 tracker MPP separati
• Scaricatore varistore, inseribile con dispositivo di disconnessione nel circuito Y resistente ai guasti secondo VDE 0100-712 (50539-12)
• livello di protezione CC basso: <4.0 kV (Uoc max = 1000 V DC con V20-C / 0-500PV)
• un ingresso stringa PV (connettore MC4) a un ingresso MPP-WR, fino a 30 A DC per morsetto
• preassemblato in un involucro in policarbonato (IP66), resistente ai raggi UV per uso esterno
Per la protezione DC dell'inverter negli impianti fotovoltaici.
Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 1 no Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1000V DC Dotato di sezionatore sotto carico no Entries per MPPT 1 Exits per MPPT 1 Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Funzione di monitoraggio no Grado di protezione IP66 Grado di protezione IK-Code IK05 LPZ 1→2 Massima potenza fusibile 125 A Materiale cassetta PC Max Corrente di ingresso per stringa 30 A Max Corrente di uscita 30 A Max Tensione di ingresso DC 1000 V Max Tensione FV 1000 V Number of MPPTs 2 Numero di ingressi 1 Numero di ingressi cavi 4 Numero di ingressi stringa 1 Numero di poli 3 Profondità 113 mm Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) min. 25 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 1000 Tipo di entrata cavi MC4 Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio premontato nella cassetta Versione Per due tracker MPP e con collegamento MC4 Misure

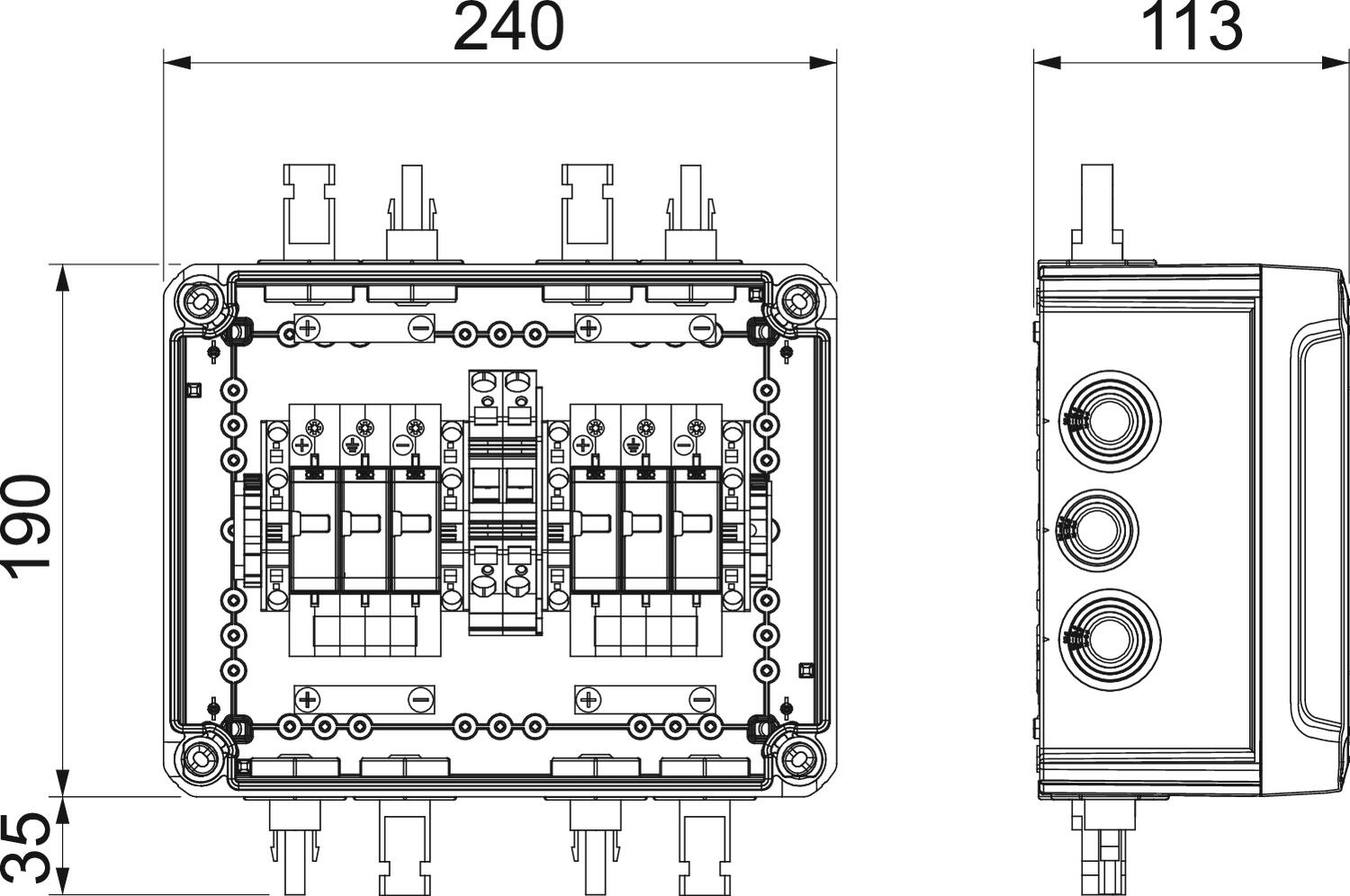

Altezza 190 mm Larghezza 240 mm Possibilità di collegamento
Anschlussart Generatoranschlusskasten MC4 Protezione massima da sovracorrente in rete 125 - Tutti i tipi
