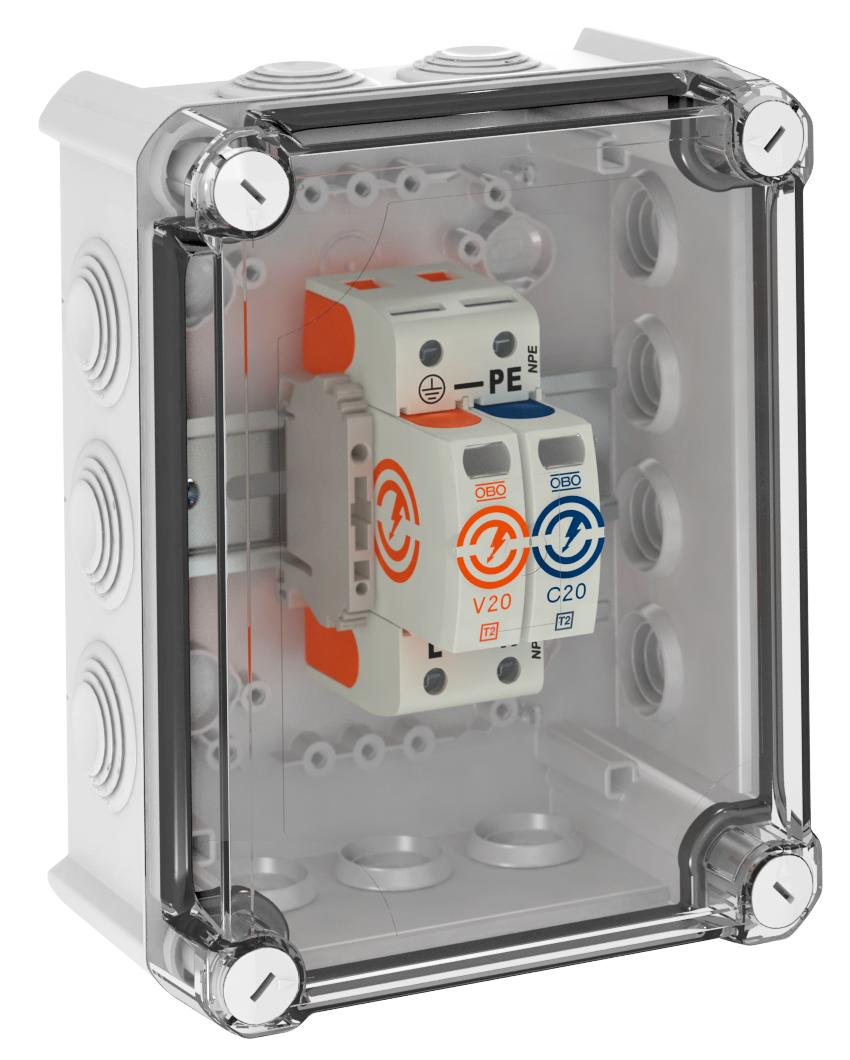

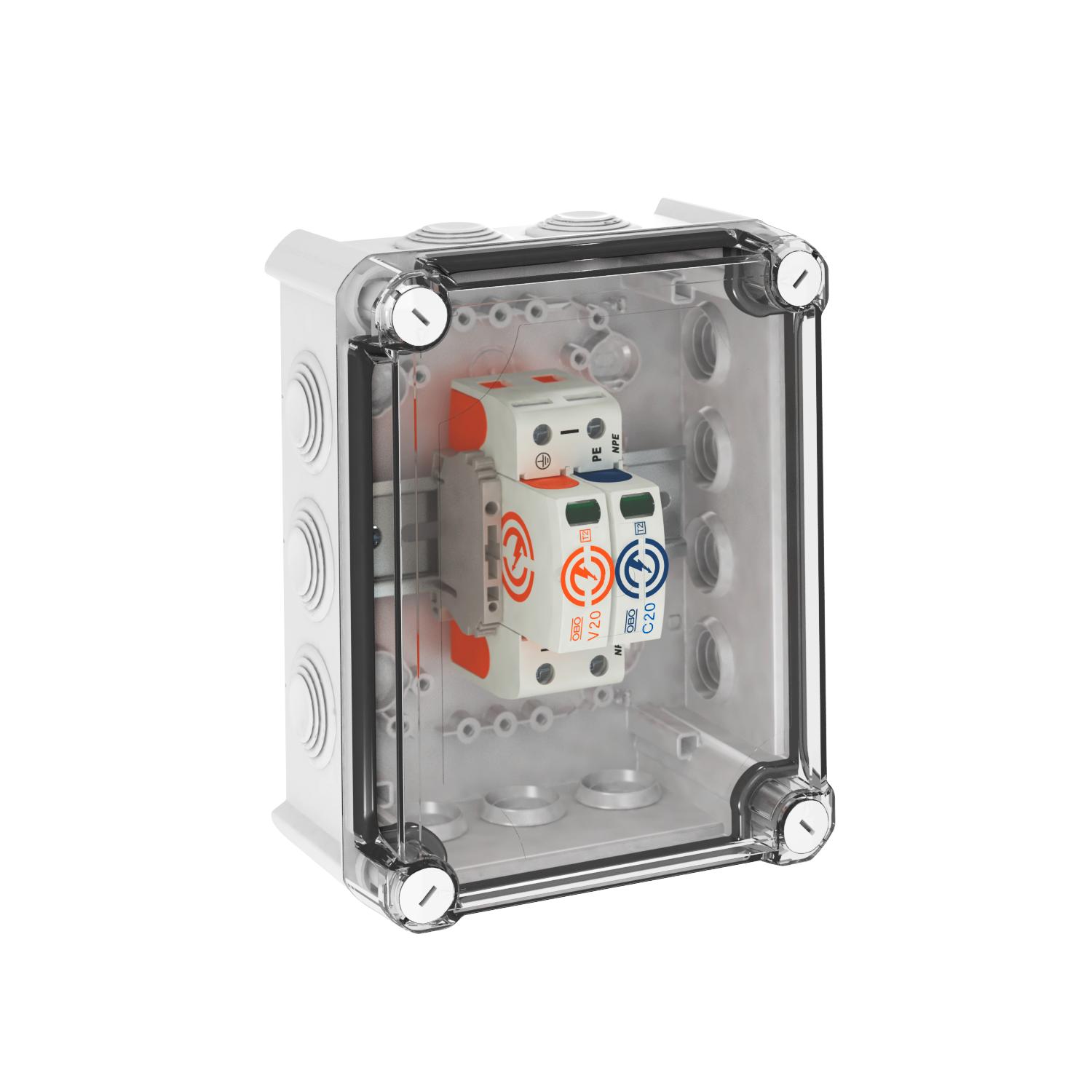

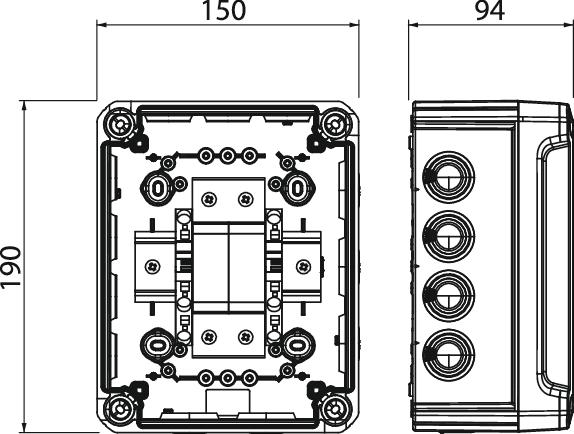

Sistema limitatore di sovratensione V 20 in cassetta, 1 polo + NPE 280 V 1+N/PE | 280 | IP66

Sistema limitatore di sovratensione V 20 in cassetta, 1 polo + NPE 280 V

N. art. 5095381 | EAN 4012196423194

N. art. / Tipo

Versione dei poli

Tensione massima continua AC	280 V

Grado di protezione	IP66

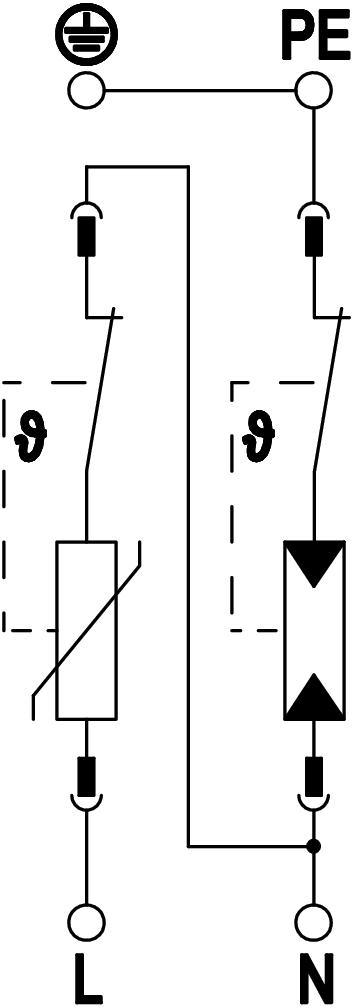

Descrizione del prodotto

Descrizione del prodotto

Limitatore di sovratensioni tipo 2 secondo DIN EN 61643-11

• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Unità completa, preinstallata e pronta al collegamento nell'alloggiamento in policarbonato (IP66)
• Capacità di scarico corrente fino a 40 kA (8/20) per polo tramite varistori ad elevata potenza

Utilizzo: Equipotenziale nei quadri principali e secondari.

Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!

Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	40 kA
Corrente nominale di scarica (8/20 µs) [totale]	60 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	40 kA
Dimensionee	280V
Distanza minima	1,5 mm
Forma della rete	altro
Fusibile integrato	no
Grado di protezione	IP66
Livello di protezione [L-N]	≤1,3
Massima potenza fusibile	160 A
Momento torcente	4 Nm
Omologazioni	UL
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistente al cortocircuito	sì
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione collegamento morsetti FM min.	21 AWG

Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	280 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	280 V
Tensione massima continua DC	350 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,7 kV
Tensione residua [L-N] @ 5 kA	0,9 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di montaggio	premontato nella cassetta
Versione dei poli	1+N/PE
