Soluzione di sistema FV tipo 1+2 con connettore MC4 per WR con 1 tracker MPP, 900 V DC
N. art. 5088564 | EAN 4012196440573
- Descrizione del prodotto
-
Descrizione del prodotto

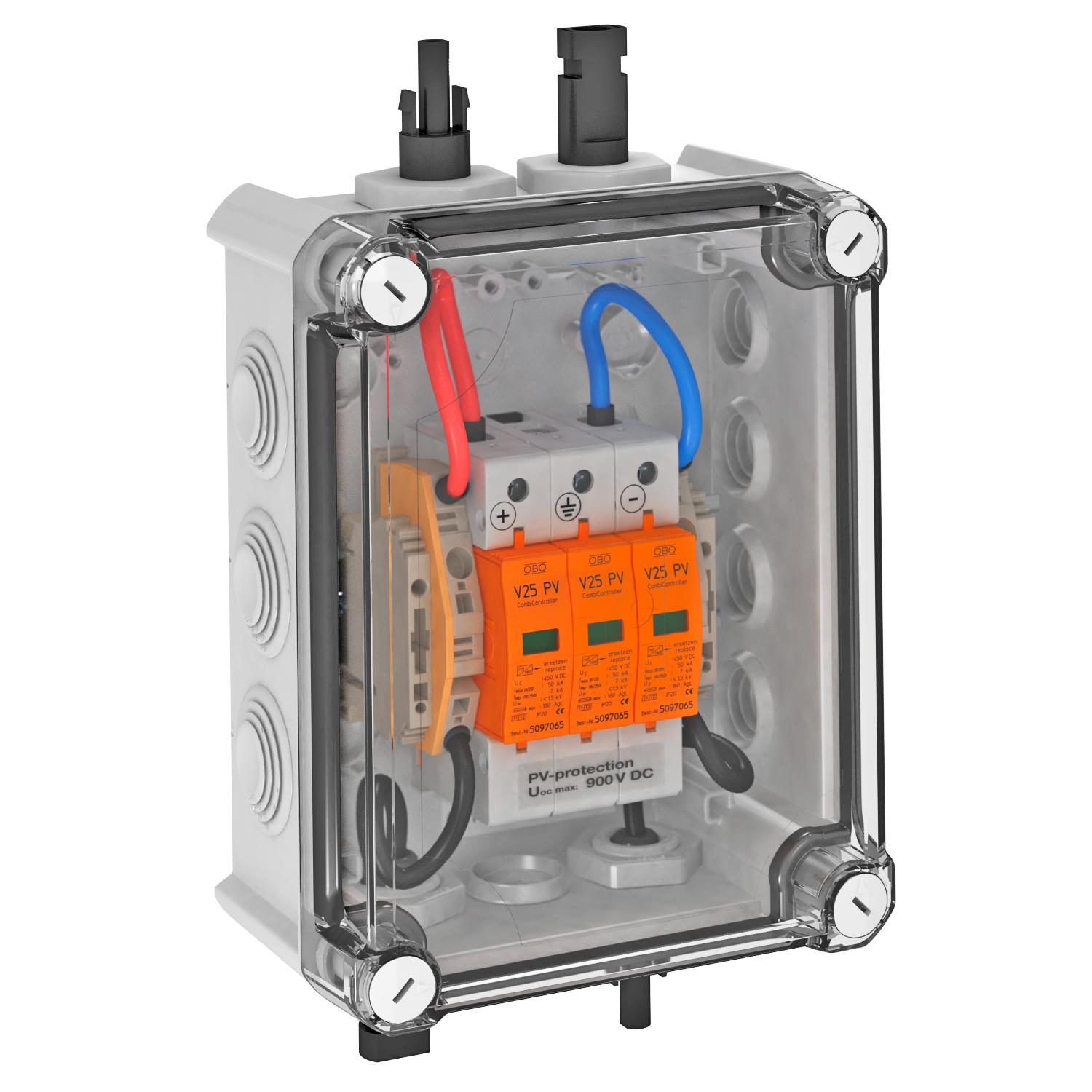

Sistema FV tipo 1+2 con connettori MC4 per inverter FV con 1 tracker MPP
• Limitatore a varistore, innestabile con unità di separazione in circuito a Y a prova di inserzione secondo VDE 0100-712 (50539-12)
• Limitatore combinato tipo 1+2 per l'equipotenzializzazione con parafulmine secondo EN 62305 (VDE 0185-305)
• Livello di protezione DC basso: < 3,0 kV (Uoc max = 900V DC con V25-B+C/0-450FV)
• un ingresso string FV (connettore MC4) su un ingresso MPP-WR, fino a 30A DC per morsetto
• preinstallato in box in policarbonato (IP65), UV resistente per l'impiego all'esterno
Per la protezione DC dell'inverter di impianti FV.
Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 1 sì Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Dimensionee 900V DC Dotato di sezionatore sotto carico no Entries per MPPT 1 Exits per MPPT 1 Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Funzione di monitoraggio no Grado di protezione IP66 Grado di protezione IK-Code IK05 Impulso di corrente da fulmine (10/350 μs) 7 kA LPZ 0→2 Materiale cassetta PC Max Corrente di ingresso per stringa 30 A Max Corrente di uscita 30 A Max Tensione di ingresso DC 900 V Max Tensione FV 900 V Number of MPPTs 1 Numero di ingressi 1 Numero di ingressi cavi 4 Numero di ingressi stringa 1 Numero di poli 3 Profondità 9 mm Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) min. 25 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 900 Tipo di entrata cavi MC4 Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio premontato nella cassetta Versione Per un MPP e con collegamento MC4 Misure
Altezza 150 mm Larghezza 190 mm Possibilità di collegamento
Anschlussart Generatoranschlusskasten MC4 Corrente nominale di scarica (8/20 µs) [totale] 60 kA - Tutti i tipi
