Soluzione di sistema FV tipo 2 con connettore MC4 per WR con 1 tracker MPP, 1000 V DC
N. art. 5088554 | EAN 4012196816095
- Descrizione del prodotto
-

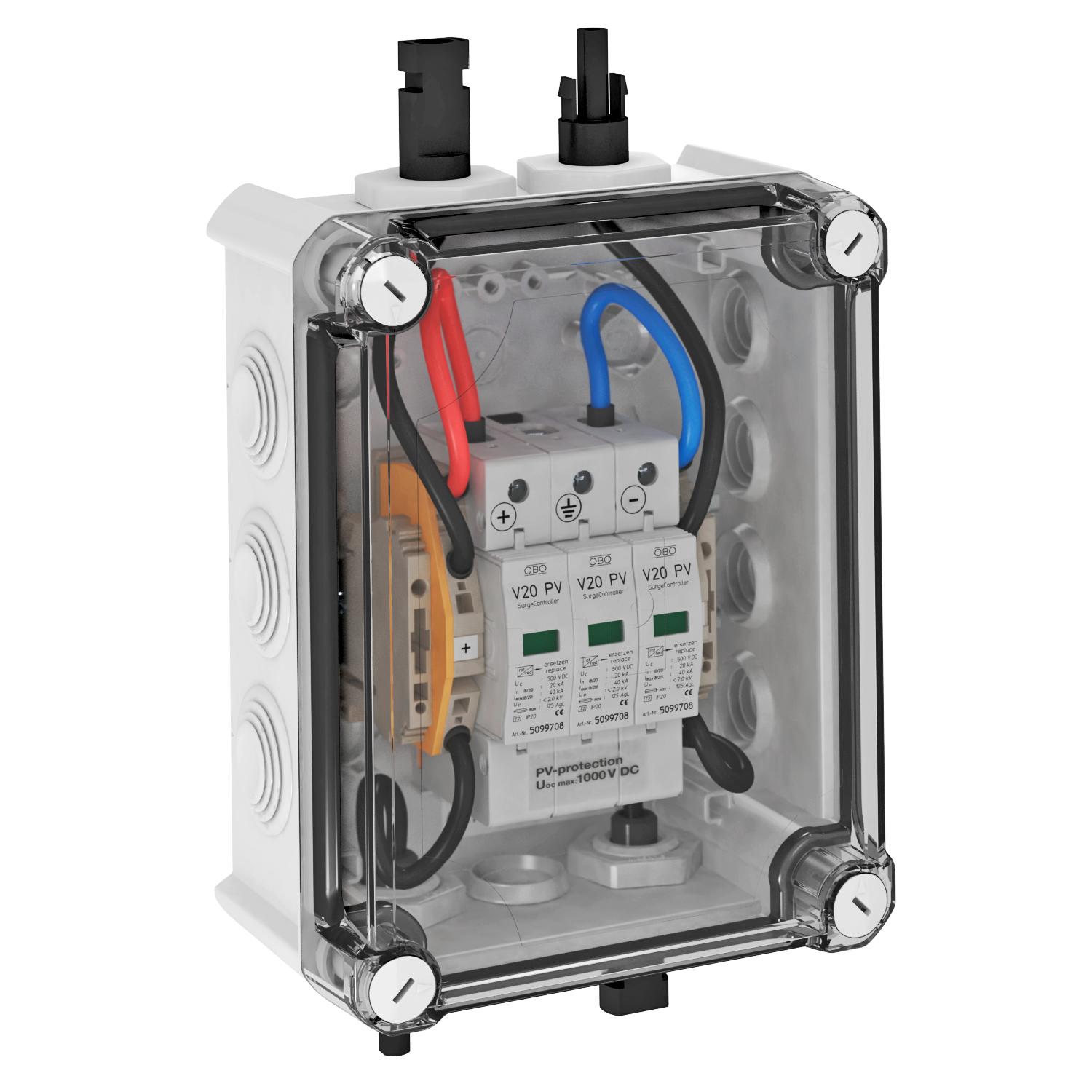

Descrizione del prodottoSistema con limitatore tipo 2 con connettore MC4 per inverter FV con 1 tracker MPP
• Scaricatore varistore, inseribile con dispositivo di disconnessione nel circuito Y resistente ai guasti secondo VDE 0100-712 (50539-12)
• livello di protezione CC basso: <4.0 kV (Uoc max = 1000 V DC con V20-C / 0-500PV)
• un ingresso stringa PV (connettore MC4) a un ingresso MPP-WR, fino a 30 A DC per morsetto
• preassemblato in un involucro in policarbonato (IP66), resistente ai raggi UV per uso esterno
Per la protezione DC dell'inverter negli impianti fotovoltaici.
Valutare accorgimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
-
- Dati tecnici
-
Misure
Altezza 150 mm Anschlussart Generatoranschlusskasten MC4 Classe di prova tipo 1 no Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1000V DC Dotato di sezionatore sotto carico no Entries per MPPT 1 Exits per MPPT 1 Forma della rete altro Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Funzione di monitoraggio no Grado di protezione IP66 Grado di protezione IK-Code IK05 Larghezza 190 mm LPZ 1→2 Massima potenza fusibile 125 A Materiale cassetta PC Max Corrente di ingresso per stringa 30 A Max Corrente di uscita 30 A Max Tensione di ingresso DC 1000 V Max Tensione FV 1000 V Number of MPPTs 1 Numero di ingressi 1 Numero di ingressi cavi 4 Numero di ingressi stringa 1 Numero di poli 3 Profondità 94 mm Protezione massima da sovracorrente in rete 125 Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Resistente al cortocircuito sì Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) min. 25 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 1000 V Tipo di entrata cavi MC4 Tipo di linea per limitatori di protezione da sovratensioni Linea di energia DC (FV) Tipo di montaggio premontato nella cassetta Versione Per un tracker MPP e con collegamento MC4 Versione dei poli 3 - Tutti i tipi
- Download
-
Scheda tecnica PVG-C1000S100 / 5088554 , 0.37MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità UE PVG-C1000S100 / 5088554 , 0.18MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdf
