- Descrizione del prodotto
-

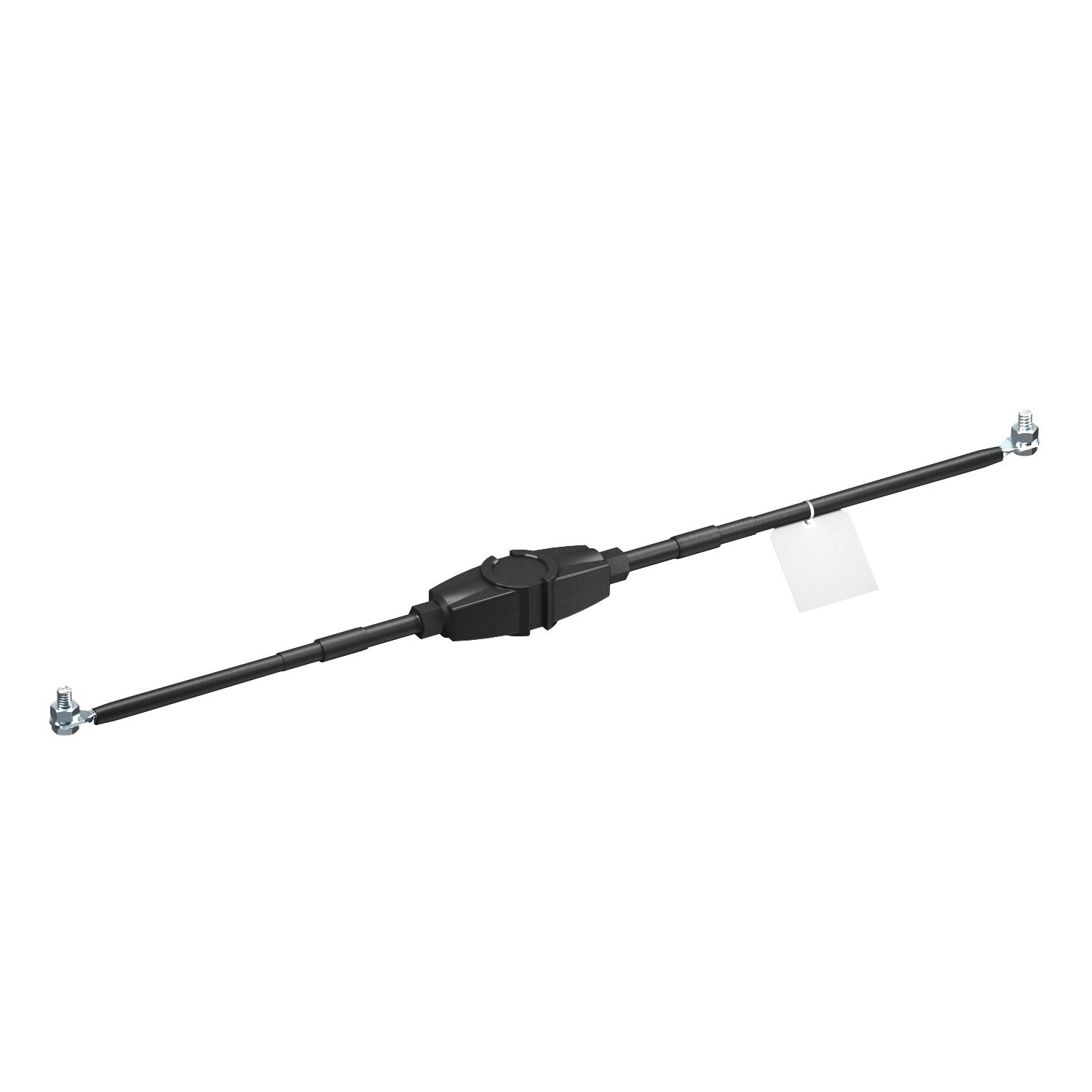

Descrizione del prodotto• Spinterometro di separazione a norma VDE 0185-561-3 (IEC 62561-3)
• Certificazione Ex conforme ATEX
• Marcatura secondo EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Marcatura secondo EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Certificazione Ex conforme IECEx
• Marcatura secondo EN 60079-0/-1: Ex db IIC T6 Gb
• Marcatura secondo EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Certificazione Ex secondo INMETRO
• Marcatura secondo ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Marcatura secondo ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
• Restrizione a tenuta d'acqua
• cavo montato su entrambi i lati NYY-0 1 x 25 mm2
• particolarmente adatto per il collegamento nel terreno
Utilizzo: in aree soggette a esplosione zona 1/21 e 2/22 per il superamento indiretto di isolanti e raccordi isolanti, per esempio in impianti protetti dalla corrosione con processo catodico (KKS).
- Dati tecnici
-
Dati tecnici

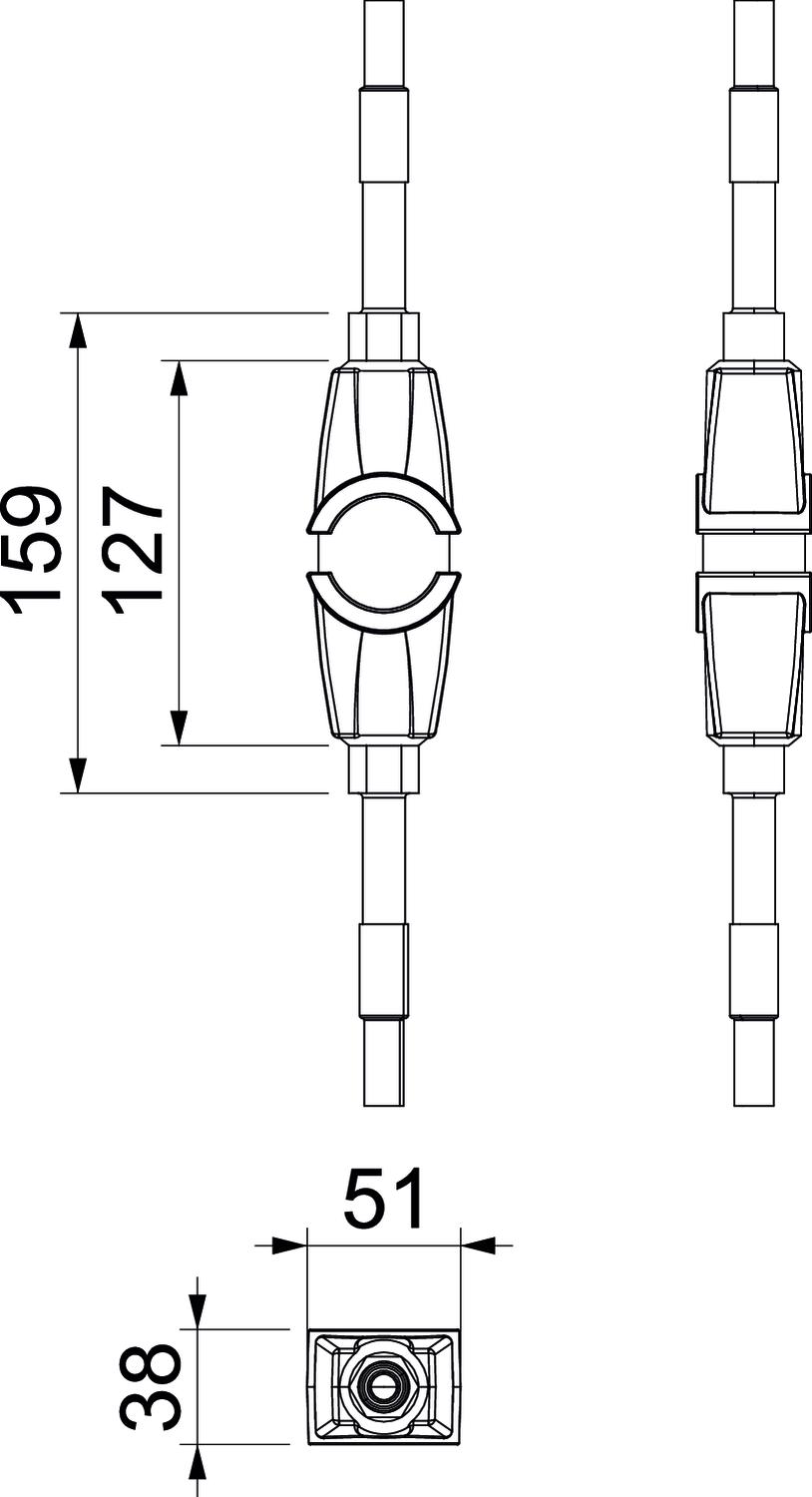

Ansprechwechselspannung 0,56 kV Capacità di portata della corrente da fulmine H/100 kA Collegamento metrica Colore nero Corrente di scarica nominale 100 kA Corrente impulsiva 100 kA Dimensionee 2x2m Grado di protezione IP65/67 Lunghezza cavo di collegamento 2 m Materiale Colla a caldo Materiale del collegamento Zinco pressofuso Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -20 °C Tensione alternata supportata nominale 250 V Tensione continua supportata nominale 354 V Tensione impulsiva di eccitazione nominale 1,25 kV Tipo di protezione antincendio Incapsulamento resistente alla compressione Versione testata per esplosione (EX) sì - Tutti i tipi
- Download
-
Scheda tecnica EX ISG H KU / 5240032 , 0.19MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità UE EX ISG H KU / 5240032 , 0.66MB , pdfDichiarazione di prestazione EX ISG H KU / 5240032 , 0.34MB , pdfCertificato di prova Certificato di prova BET EX ISG H , 0.05MB , pdfInformazioni tecniche Modulo di esempio per il test di Spinterometri-EX EX ISG H DE , 0.04MB , pdf
