Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, A2 16 | 22 | 3

Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, A2

N. art. 1186116 | EAN 4012196848911 | ELDAS-No. 120 100 175

N. art. / Tipo

Capacità D min.

Capacità D max

Max Coppia di serraggio

Descrizione del prodotto

Descrizione del prodotto

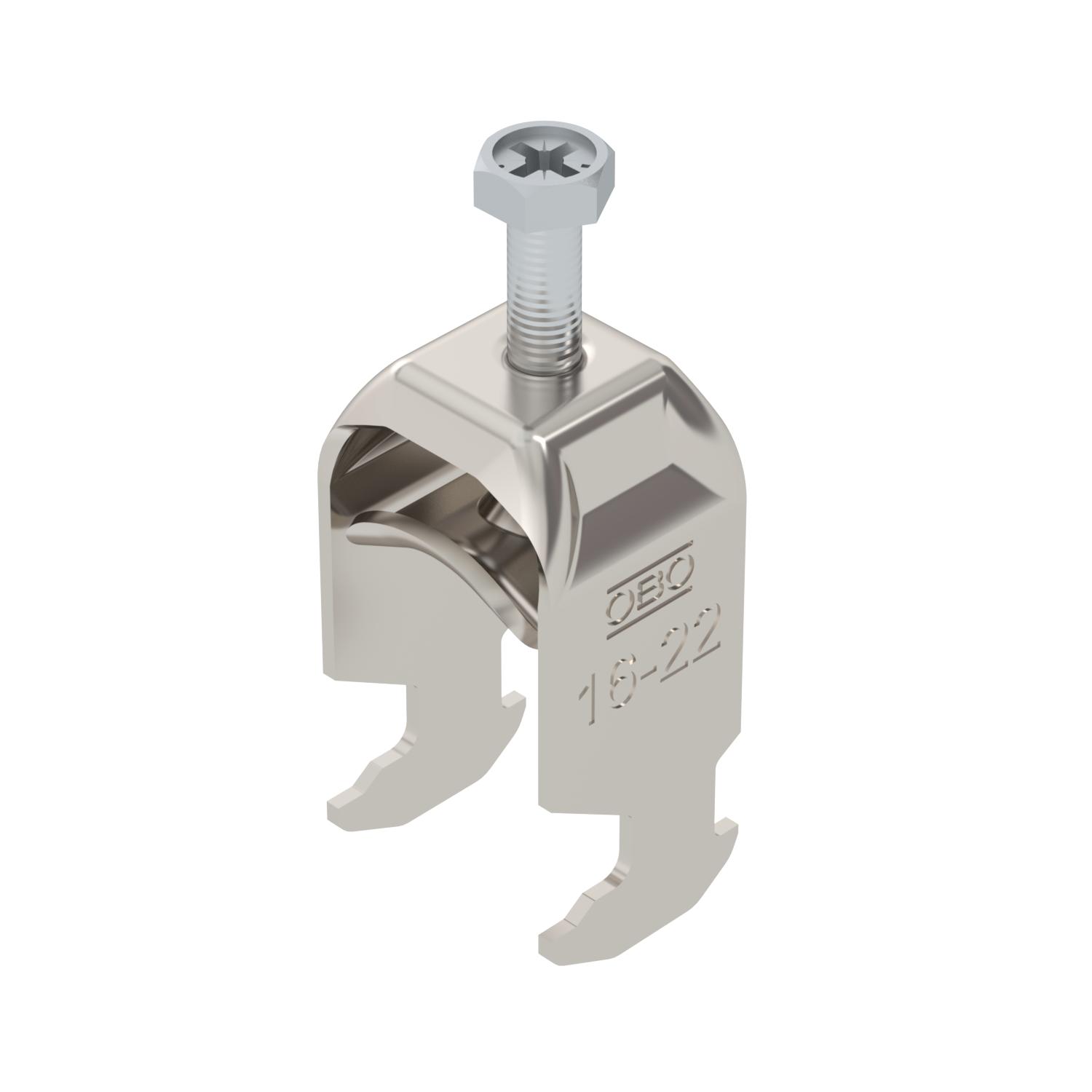

Staffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 16 - 17 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	acciaio inox
Aggiunta superficie	NULL
Altezza	52 mm
Capacità D max	22 mm
Capacità D min.	16 mm
Con controcoppa	no
Con coppa in plastica	no
Con coppa metallica	sì

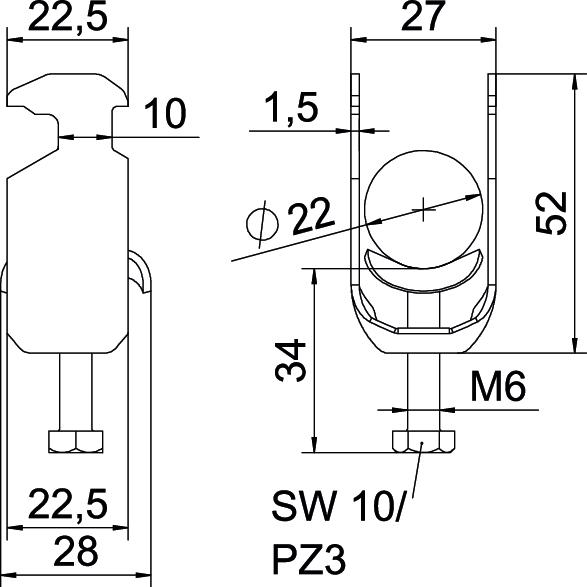

Dimensione A	22,5 mm
Dimensione B	27 mm
Dimensione C	28 mm
Dimensione G (mm)	M6
Dimensione H	52 mm
Dimensione L	34 mm
Dimensione t	1,5 mm
Dimensionee	16-22mm
Dimensioni asola	10 mm
Filettatura	M6

Impronta CO₂ (GWP) dalla culla al cancello	0,252 kg CO₂e / 1 Pezzo
Larghezza	27 mm
Lughezza.	22,5 mm
Lunghezza esterna	28 mm
Mantenimento funzionale	sì
Materiale	Acciaio INOX 1.4301
Materiale della coppa	acciaio inox
Max Coppia di serraggio	3 Nm
Numero dei cavi/tubi	1
per diametro tubo max	22 mm
per diametro tubo min.	16 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Acciao inox 304 (1.4301)
Spessore lamiera	1,5 mm
Superficie	non trattato, ulteriore trattamento
Tipo di montaggio	Profilati

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max Coppia di serraggio	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	120 100 155	1186102	pz	50 pz	829,64 CHF Prezzo / 100 pz
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	120 100 165	1186109	pz	50 pz	843,91 CHF Prezzo / 100 pz
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	120 100 175	1186116	pz	50 pz	872,55 CHF Prezzo / 100 pz
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	120 100 185	1186122	pz	25 pz	893,97 CHF Prezzo / 100 pz
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	120 100 195	1186129	pz	25 pz	908,29 CHF Prezzo / 100 pz
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	120 100 205	1186136	pz	25 pz	915,40 CHF Prezzo / 100 pz
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	120 100 215	1186142	pz	25 pz	1.008,43 CHF Prezzo / 100 pz
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	120 100 225	1186149	pz	25 pz	1.072,76 CHF Prezzo / 100 pz
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	120 100 235	1186156	pz	15 pz	1.151,48 CHF Prezzo / 100 pz
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	120 100 245	1186162	pz	15 pz	1.215,82 CHF Prezzo / 100 pz
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	120 100 255	1186169	pz	15 pz	1.294,52 CHF Prezzo / 100 pz
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	120 100 265	1186176	pz	10 pz	1.501,85 CHF Prezzo / 100 pz
