Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, FT 90 | 100 | 5

Staffa reggicavo 2056, base a H, 1 via, coppa in metallo, FT

N. art. 1186097 | EAN 4012196848836 | ELDAS-No. 120 100 145

N. art. / Tipo

Capacità D min.

Capacità D max

Max Coppia di serraggio

Descrizione del prodotto

Descrizione del prodotto

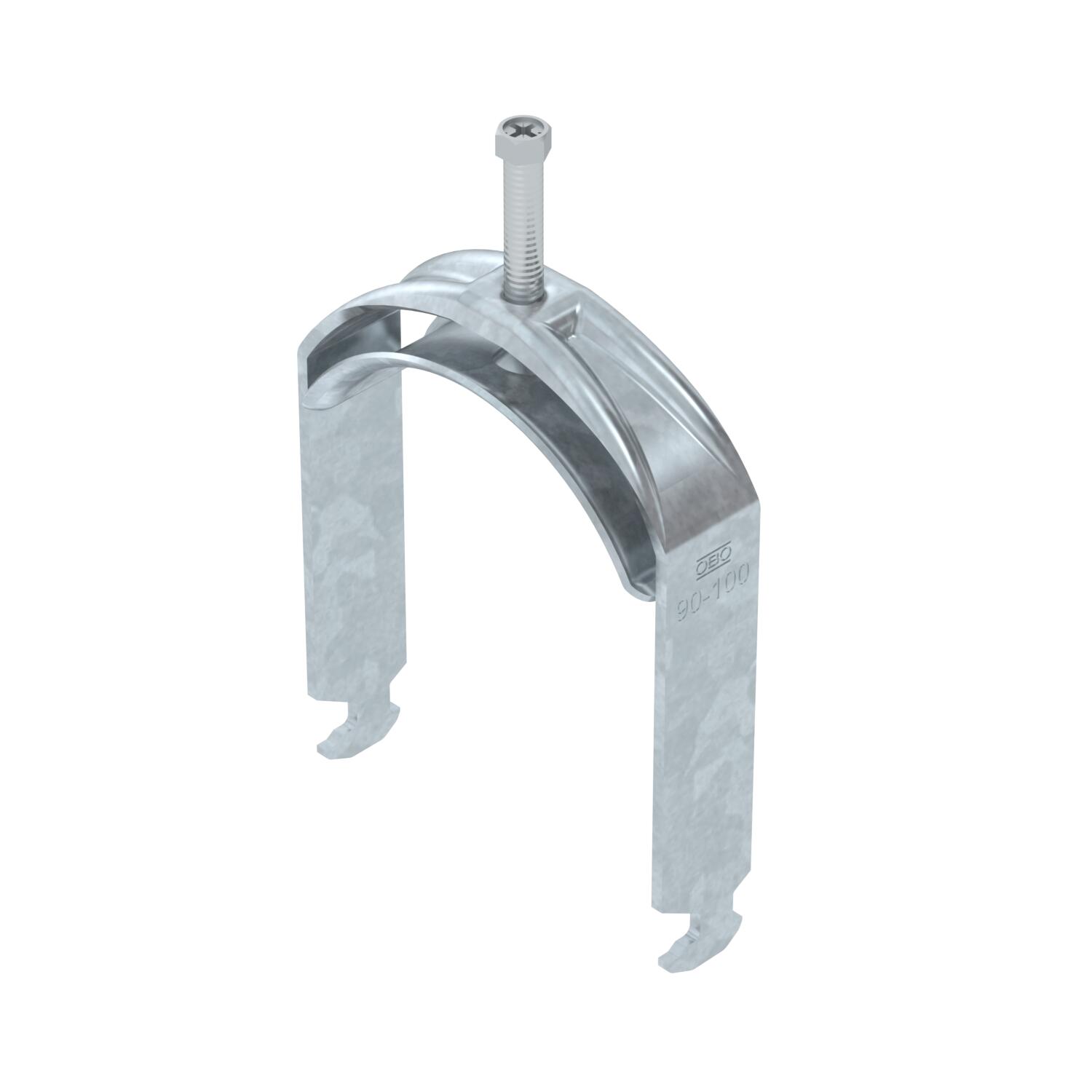

Staffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 16 - 17 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. La controcoppa deve essere ordinata separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	143 mm
Capacità D max	100 mm
Capacità D min.	90 mm
Con controcoppa	no
Con coppa in plastica	no
Con coppa metallica	sì

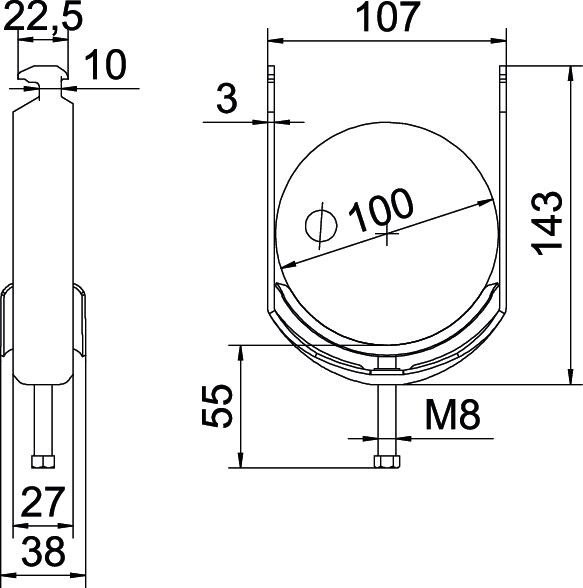

Dimensione A	27 mm
Dimensione B	107 mm
Dimensione C	38 mm
Dimensione G (mm)	M8
Dimensione H	143 mm
Dimensione L	55 mm
Dimensione t	3 mm
Dimensionee	90-100mm
Dimensioni asola	10 mm
Filettatura	M8

Impronta CO₂ (GWP) dalla culla al cancello	0,6182 kg CO₂e / 1 Pezzo
Larghezza	107 mm
Lughezza.	27 mm
Lunghezza esterna	38 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Materiale della coppa	Acciaio
Max Coppia di serraggio	5 Nm
Numero dei cavi/tubi	1
per diametro tubo max	100 mm
per diametro tubo min.	90 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Spessore lamiera	3 mm
Superficie	zincato a caldo per immersione
Tipo di montaggio	Profilati

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max Coppia di serraggio	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	120 100 005	1186002	pz	100 pz	214,08 CHF Prezzo / 100 pz
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	120 100 015	1186009	pz	100 pz	222,63 CHF Prezzo / 100 pz
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	120 100 025	1186016	pz	100 pz	243,24 CHF Prezzo / 100 pz
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	120 100 035	1186022	pz	100 pz	264,26 CHF Prezzo / 100 pz
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	120 100 045	1186029	pz	100 pz	318,43 CHF Prezzo / 100 pz
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	120 100 055	1186036	pz	100 pz	453,68 CHF Prezzo / 100 pz
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	120 100 065	1186042	pz	100 pz	506,81 CHF Prezzo / 100 pz
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	120 100 075	1186049	pz	100 pz	528,94 CHF Prezzo / 100 pz
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	120 100 085	1186056	pz	100 pz	566,53 CHF Prezzo / 100 pz
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	120 100 095	1186062	pz	100 pz	677,70 CHF Prezzo / 100 pz
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	120 100 105	1186069	pz	50 pz	832,87 CHF Prezzo / 100 pz
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	120 100 115	1186076	pz	25 pz	1.043,54 CHF Prezzo / 100 pz
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	120 100 125	1186082	pz	25 pz	1.102,79 CHF Prezzo / 100 pz
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	120 100 135	1186089	pz	25 pz	1.255,49 CHF Prezzo / 100 pz
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	120 100 145	1186097	pz	25 pz	1.349,50 CHF Prezzo / 100 pz
