Staffa reggicavo 2056, base a H, 2 vie, coppa in metallo, FT
N. art. 1186023 | EAN 4012196848621 | ELDAS-No. 120 200 035
- Descrizione del prodotto
-
Descrizione del prodottoStaffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C. Per dimensioni dell'asola di 16 - 17 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Più cavi dovrebbero essere separati da coppe doppie. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

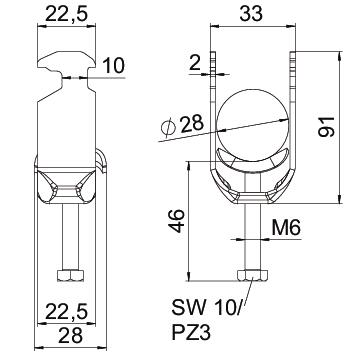

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 91 mm Capacità D max 28 mm Capacità D min. 22 mm Con controcoppa no Con coppa in plastica no Con coppa metallica sì Dimensione A 22,5 mm Dimensione B 33 mm Dimensione C 28 mm Dimensione G (mm) M6 Dimensione H 91 mm Dimensione L 34 mm Dimensione t 2 mm Dimensionee 22-28mm Dimensioni asola 10 mm Filettatura M6 Impronta CO₂ (GWP) dalla culla al cancello 0,1786 kg CO₂e / 1 Pezzo Larghezza 33 mm Lughezza. 22,5 mm Lunghezza esterna 28 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max Coppia di serraggio 3 Nm Numero dei cavi/tubi 2 per diametro tubo max 28 mm per diametro tubo min. 22 mm per profilato portacavi con apertura asola (con intervallo) max 17 mm per profilato portacavi con apertura asola (con intervallo) min. 16 mm Priva di alogeni sì Spessore lamiera 2 mm Superficie zincato a caldo per immersione Tipo di montaggio Profilati - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-H2-M-28 FT / 1186023 , 0.23MB , pdfDichiarazione di conformità UE BS-H2-M-28 FT / 1186023 , 0.18MB , pdfREACH Dichiarazione di conformità BS-H2-M-28 FT / 1186023 , 0.12MB , pdfRoHS Dichiarazione di conformità BS-H2-M-28 FT / 1186023 , 0.12MB , pdfIstruzioni di montaggio Bügelschelle H-Fuß Metall , 3.04MB , pdf
