- Descrizione del prodotto
-
Descrizione del prodotto

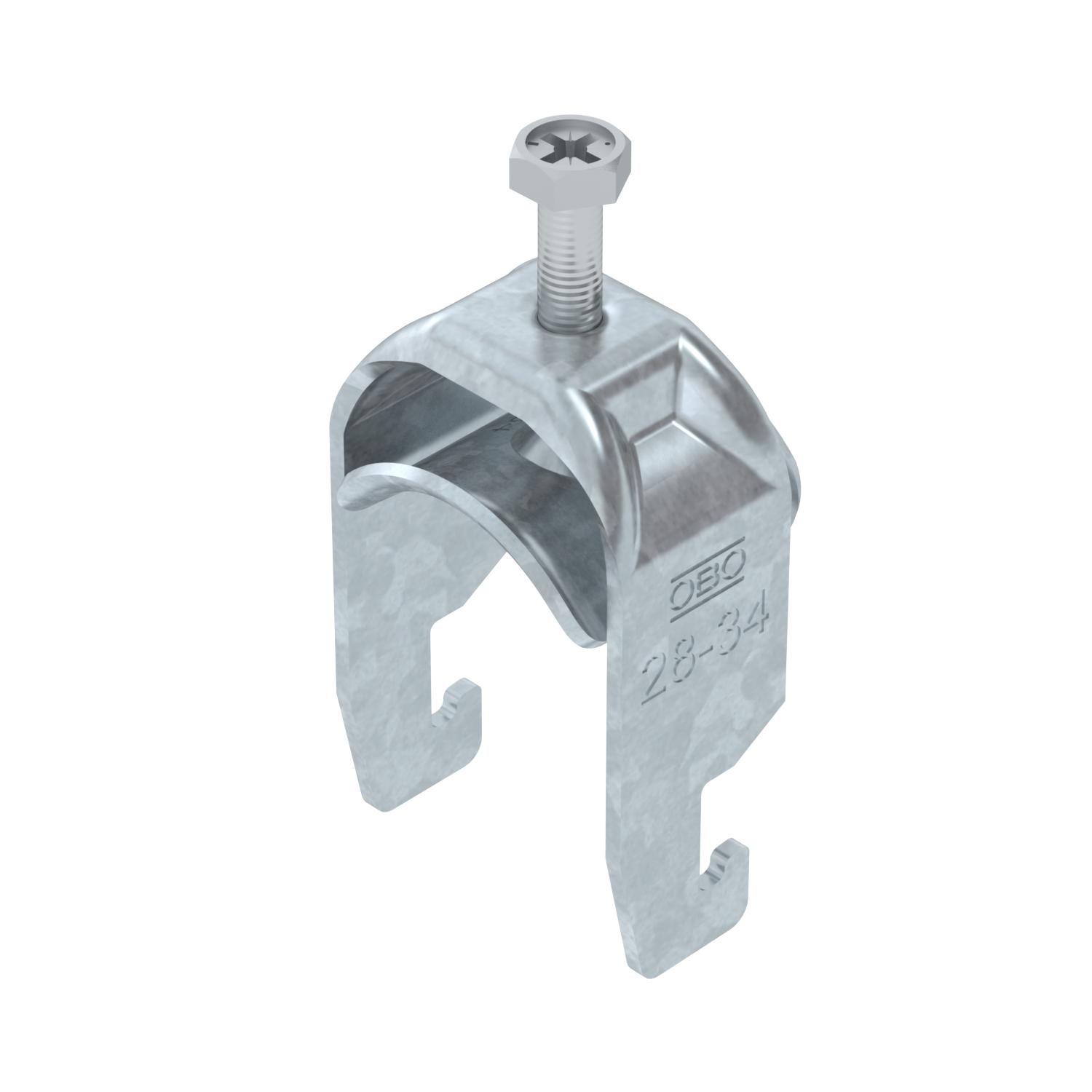

Staffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18 - 22 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.
- Dati tecnici
-
Dati tecnici

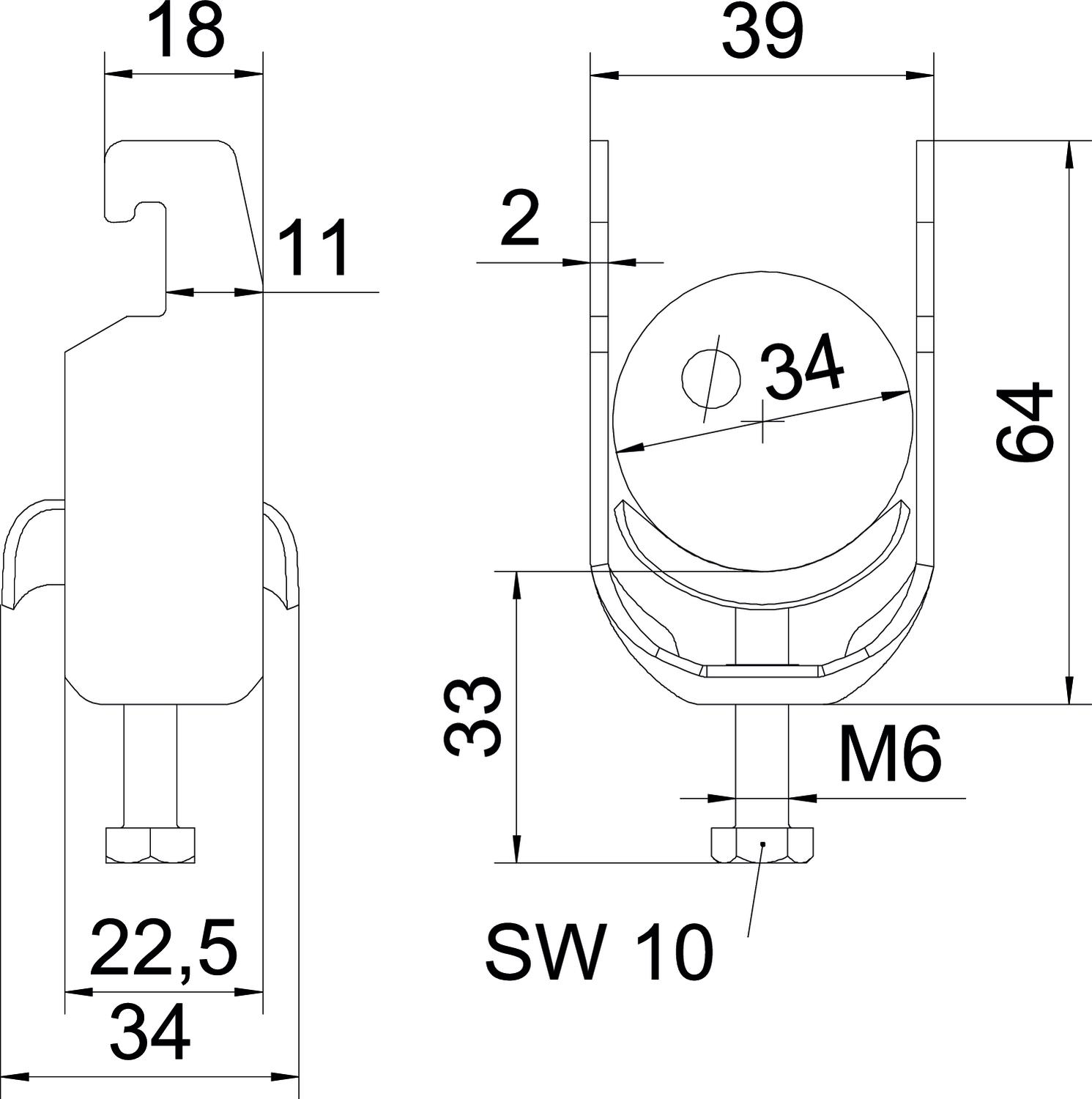

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 64 mm Capacità D max 34 mm Capacità D min. 28 mm Con controcoppa no Con coppa metallica sì Dimensione A 22,5 mm Dimensione B 39 mm Dimensione C 34 mm Dimensione G (mm) M6 Dimensione H 64 mm Dimensione L 34 mm Dimensione t 2 mm Dimensionee 28-34mm Dimensioni asola 10 mm Filettatura M6 Larghezza 39 mm Lughezza. 22,5 mm Lunghezza esterna 34 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max Coppia di serraggio 3 Nm Numero dei cavi/tubi 1 per diametro tubo max 34 mm per diametro tubo min. 28 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Spessore lamiera 2 mm Superficie zincato a caldo per immersione Tipo di montaggio Profilati - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-U1-M-34 FT / 1186529 , 0.22MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità BS-U1-M-34 FT / 1186529 , 0.18MB , pdfREACH Dichiarazione di conformità BS-U1-M-34 FT / 1186529 , 0.12MB , pdfRoHS Dichiarazione di conformità BS-U1-M-34 FT / 1186529 , 0.12MB , pdfRelazione periziale Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfIstruzioni di montaggio Bügelschelle U-Fuß Metall , 2.86MB , pdf
