Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, FT 40 | 46 | 5

Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, FT

N. art. 1186542 | EAN 4012196850051 | ELDAS-No. 120 100 735

N. art. / Tipo

Capacità D min.

Capacità D max

Max Coppia di serraggio

Descrizione del prodotto

Descrizione del prodotto

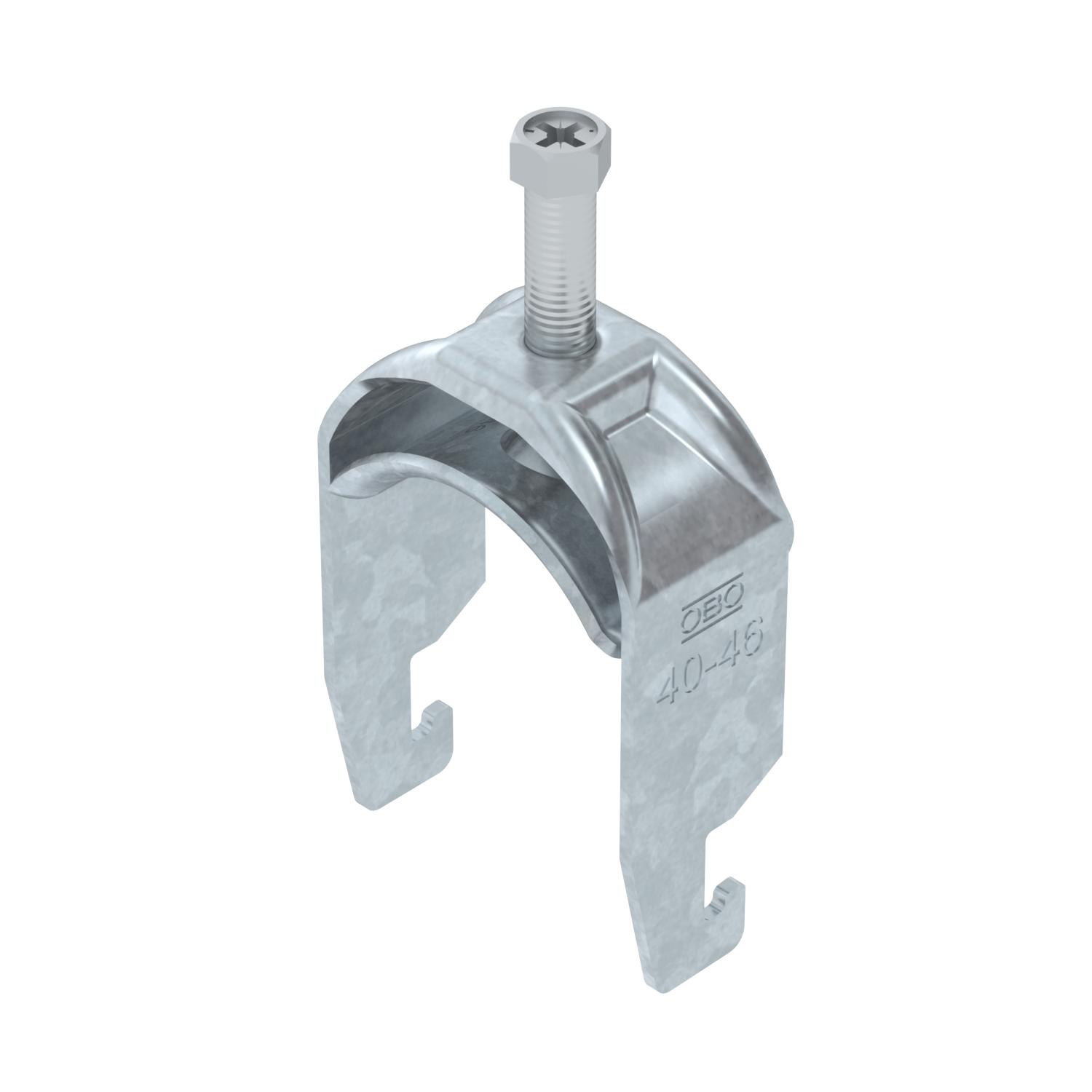

Staffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18 - 22 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	76 mm
Capacità D max	46 mm
Capacità D min.	40 mm
Con controcoppa	no
Con coppa metallica	sì

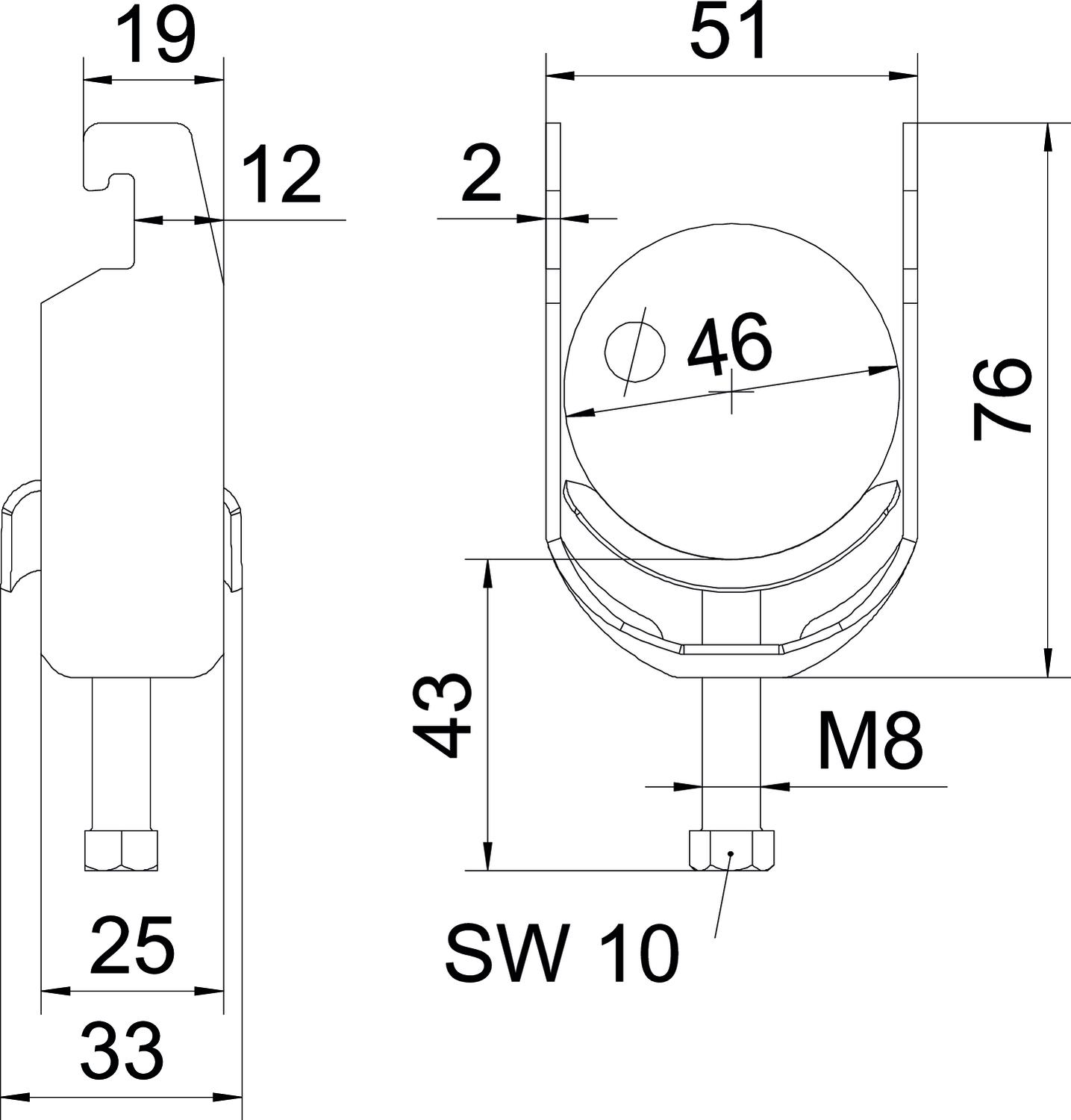

Dimensione A	25 mm
Dimensione B	51 mm
Dimensione C	33 mm
Dimensione G (mm)	M8
Dimensione H	76 mm
Dimensione L	43 mm
Dimensione t	2 mm
Dimensionee	40-46mm
Dimensioni asola	10 mm
Filettatura	M8

Impronta CO₂ (GWP) dalla culla al cancello	0,2101 kg CO₂e / 1 Pezzo
Larghezza	51 mm
Lughezza.	25 mm
Lunghezza esterna	33 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Materiale della coppa	Acciaio
Max Coppia di serraggio	5 Nm
Numero dei cavi/tubi	1
per diametro tubo max	46 mm
per diametro tubo min.	40 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Spessore lamiera	2 mm
Superficie	zincato a caldo per immersione
Tipo di montaggio	Profilati

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max Coppia di serraggio	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	120 100 675	1186502	pz	100 pz	260,80 CHF Prezzo / 100 pz
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	120 100 685	1186509	pz	100 pz	285,17 CHF Prezzo / 100 pz
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	120 100 695	1186516	pz	100 pz	308,22 CHF Prezzo / 100 pz
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	120 100 705	1186522	pz	100 pz	355,28 CHF Prezzo / 100 pz
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	120 100 715	1186529	pz	100 pz	435,78 CHF Prezzo / 100 pz
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	120 100 725	1186536	pz	100 pz	522,41 CHF Prezzo / 100 pz
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	120 100 735	1186542	pz	100 pz	589,34 CHF Prezzo / 100 pz
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	120 100 745	1186549	pz	100 pz	595,12 CHF Prezzo / 100 pz
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	120 100 755	1186556	pz	100 pz	634,67 CHF Prezzo / 100 pz
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	120 100 765	1186562	pz	100 pz	716,86 CHF Prezzo / 100 pz
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	120 100 775	1186569	pz	50 pz	901,02 CHF Prezzo / 100 pz
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	120 100 785	1186576	pz	25 pz	1.221,24 CHF Prezzo / 100 pz
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	-----	1186582	pz	25 pz	1.371,45 CHF Prezzo / 100 pz
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	-----	1186589	pz	25 pz	1.533,00 CHF Prezzo / 100 pz
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	-----	1186597	pz	25 pz	1.725,35 CHF Prezzo / 100 pz
