Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, FT
N. art. 1186562 | EAN 4012196850143 | ELDAS-No. 120 100 765
- Descrizione del prodotto
-

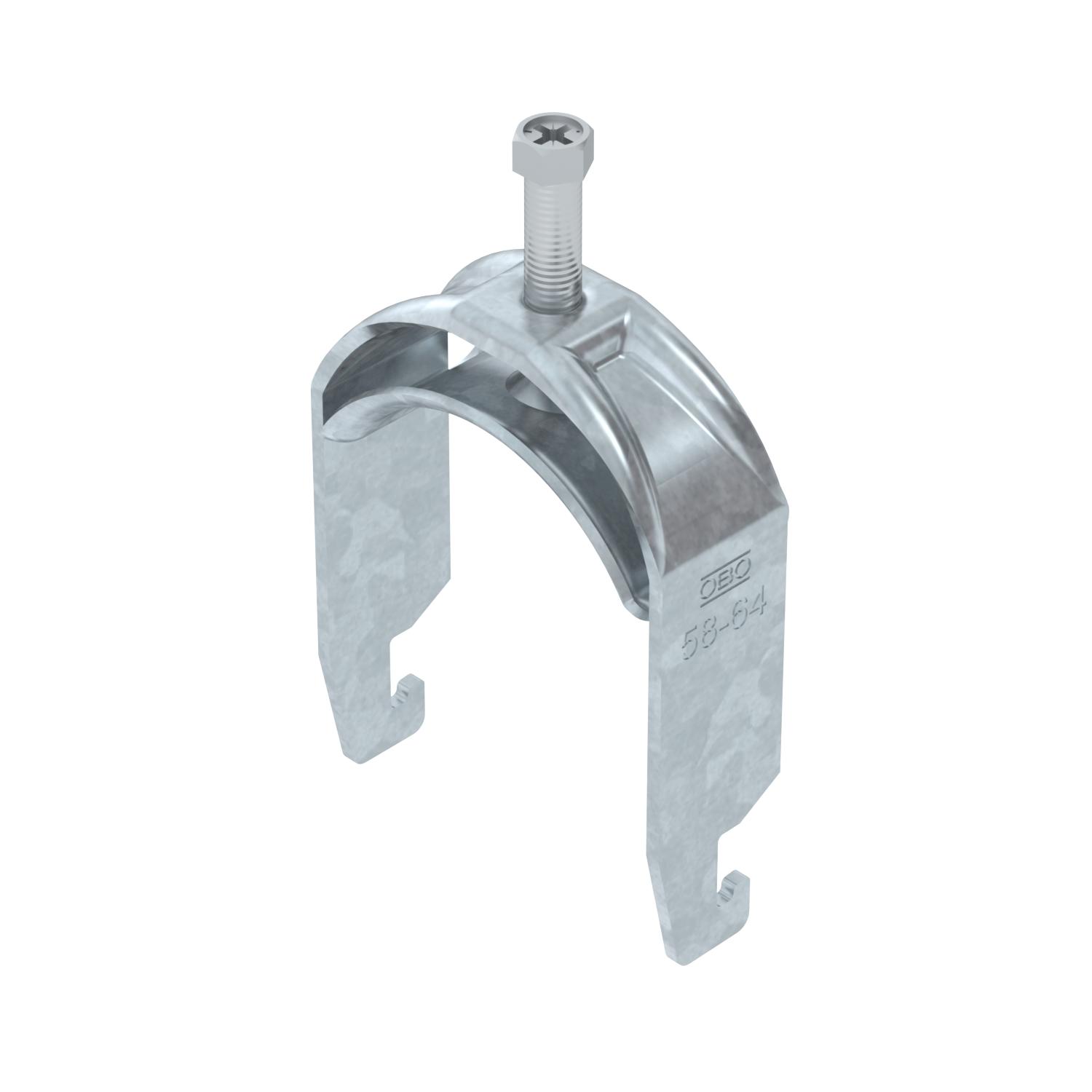

Descrizione del prodottoStaffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18 - 22 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

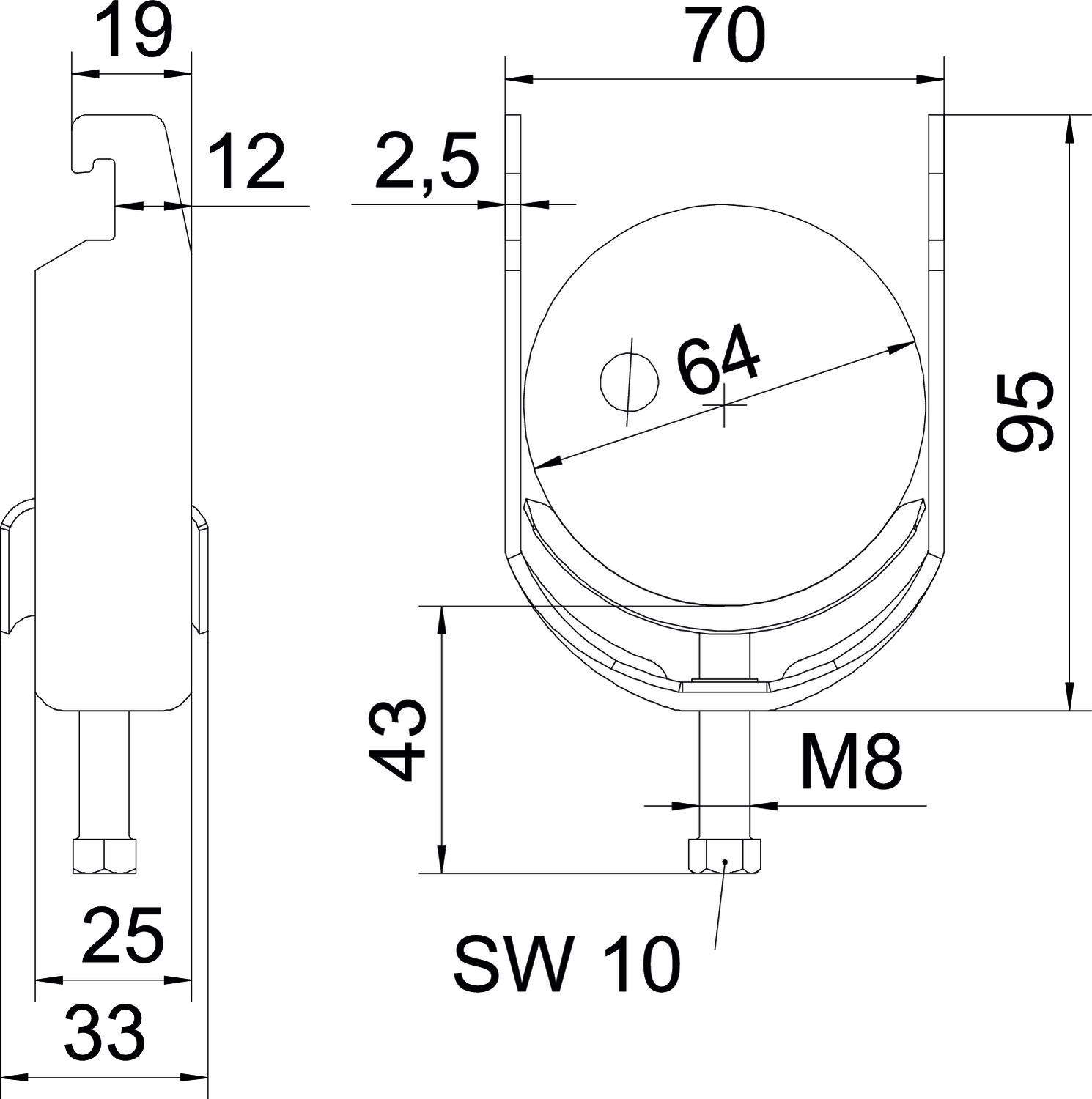

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 95 mm Capacità D max 64 mm Capacità D min. 58 mm Con controcoppa no Con coppa metallica sì Dimensione A 25 mm Dimensione B 70 mm Dimensione C 33 mm Dimensione G (mm) M8 Dimensione H 95 mm Dimensione L 43 mm Dimensione t 2,5 mm Dimensionee 58-64mm Dimensioni asola 10 mm Filettatura M8 Impronta CO₂ (GWP) dalla culla al cancello 0,3193 kg CO₂e / 1 Pezzo Larghezza 70 mm Lughezza. 25 mm Lunghezza esterna 33 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max Coppia di serraggio 5 Nm Numero dei cavi/tubi 1 per diametro tubo max 64 mm per diametro tubo min. 58 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Spessore lamiera 2,5 mm Superficie zincato a caldo per immersione Tipo di montaggio Profilati - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-U1-M-64 FT / 1186562 , 0.22MB , pdfDichiarazione di conformità UE BS-U1-M-64 FT / 1186562 , 0.18MB , pdfREACH Dichiarazione di conformità BS-U1-M-64 FT / 1186562 , 0.12MB , pdfRoHS Dichiarazione di conformità BS-U1-M-64 FT / 1186562 , 0.12MB , pdfRelazione periziale Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfIstruzioni di montaggio Bügelschelle U-Fuß Metall , 2.86MB , pdf
