Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, FT
N. art. 1186589 | EAN 4012196850235
- Descrizione del prodotto
-

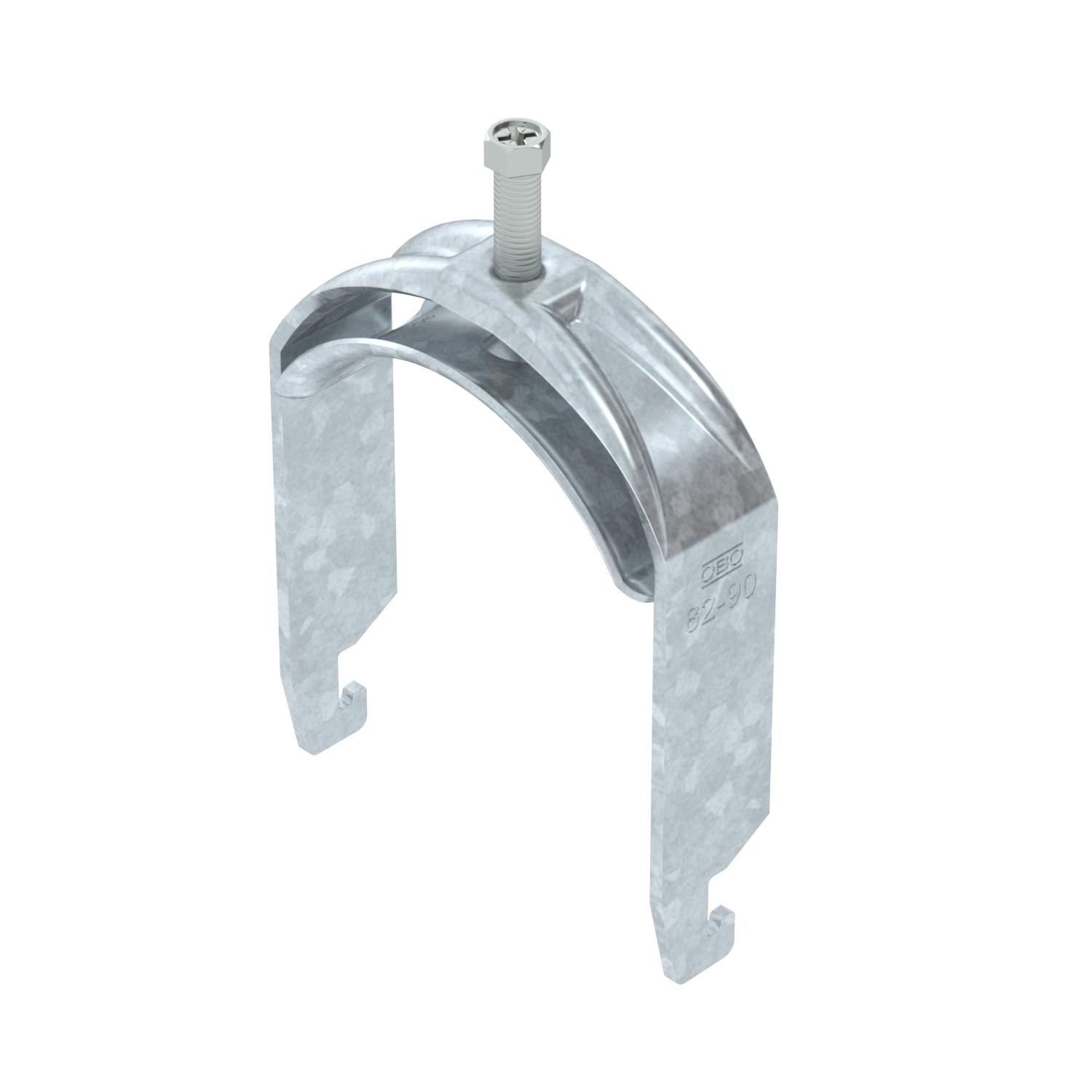

Descrizione del prodottoStaffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18 - 22 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

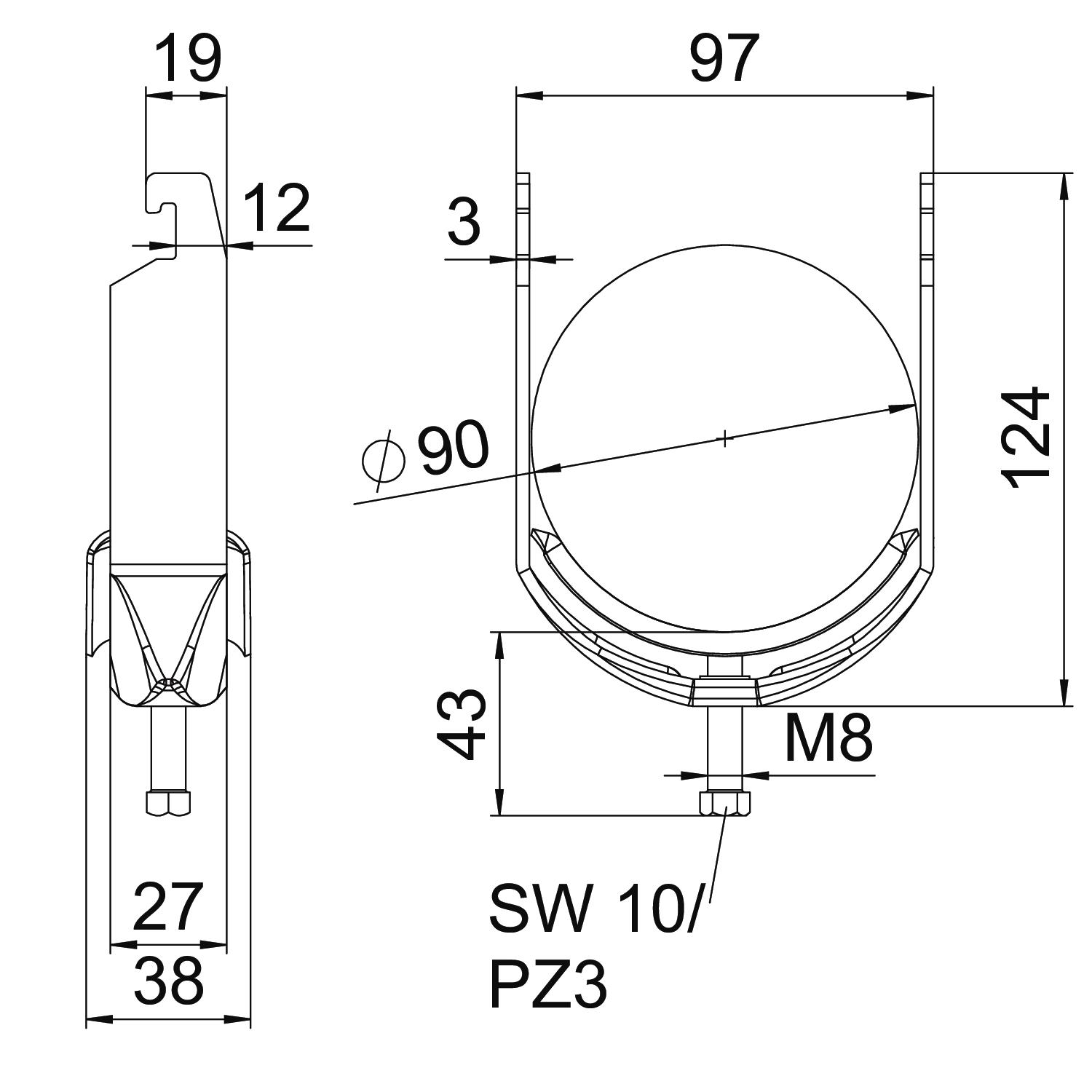

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 124 mm Capacità D max 90 mm Capacità D min. 82 mm Con controcoppa no Con coppa in plastica no Con coppa metallica sì Dimensione A 27 mm Dimensione B 97 mm Dimensione C 38 mm Dimensione G (mm) M8 Dimensione H 124 mm Dimensione L 43 mm Dimensione t 3 mm Dimensionee 82-90mm Dimensioni asola 10 mm Filettatura M8 Larghezza 97 mm Lughezza. 27 mm Lunghezza esterna 38 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max Coppia di serraggio 5 Nm Numero dei cavi/tubi 1 per diametro tubo max 90 mm per diametro tubo min. 82 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Spessore lamiera 3 mm Superficie zincato a caldo per immersione Tipo di montaggio Profilati - Tutti i tipi
-
Tutti i tipi
