Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, FT
N. art. 1186597 | EAN 4012196850242
- Descrizione del prodotto
-

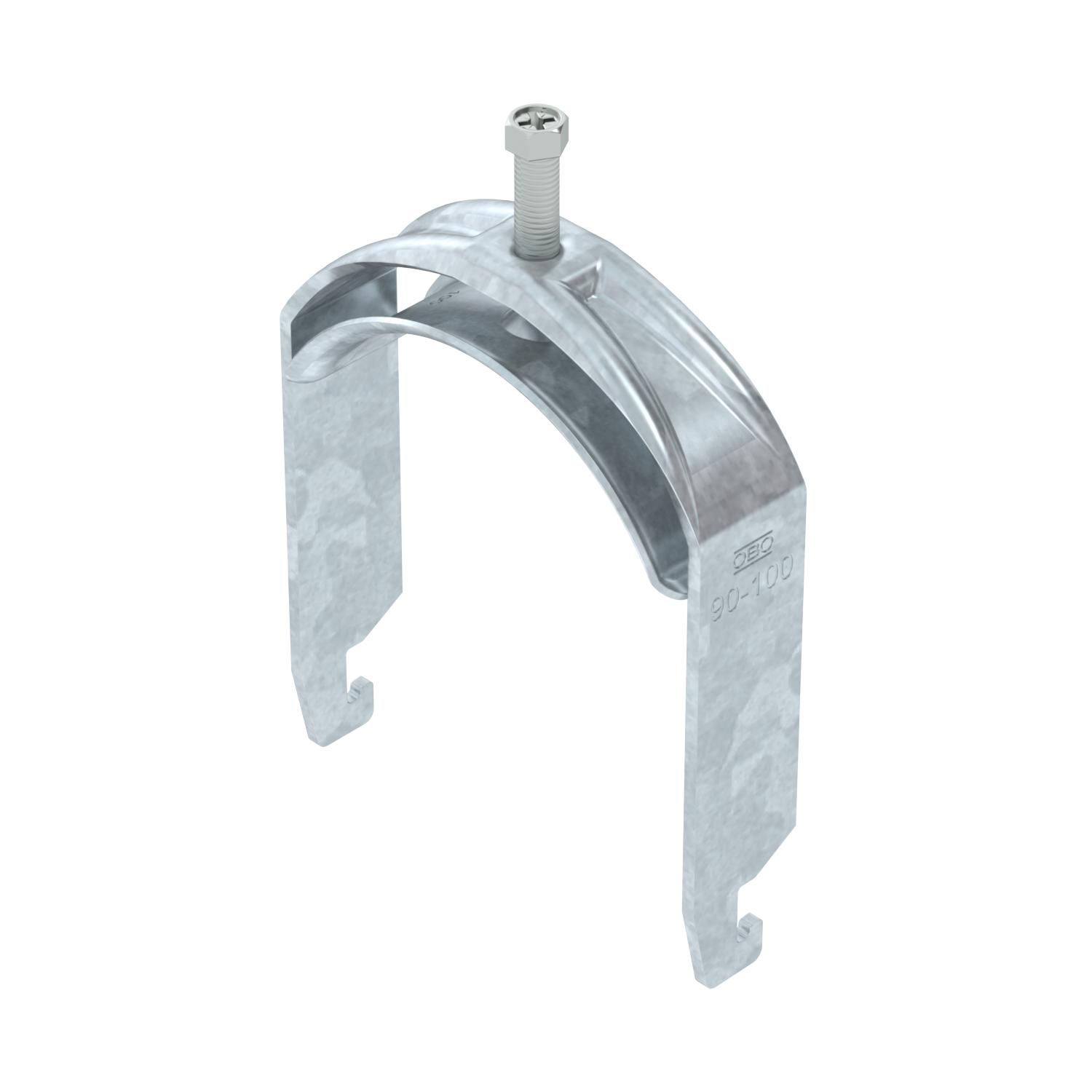

Descrizione del prodottoStaffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18 - 22 mm. Con una vite sulla coppa premente, testa della vite esagonale universale da SW10, a taglio e a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

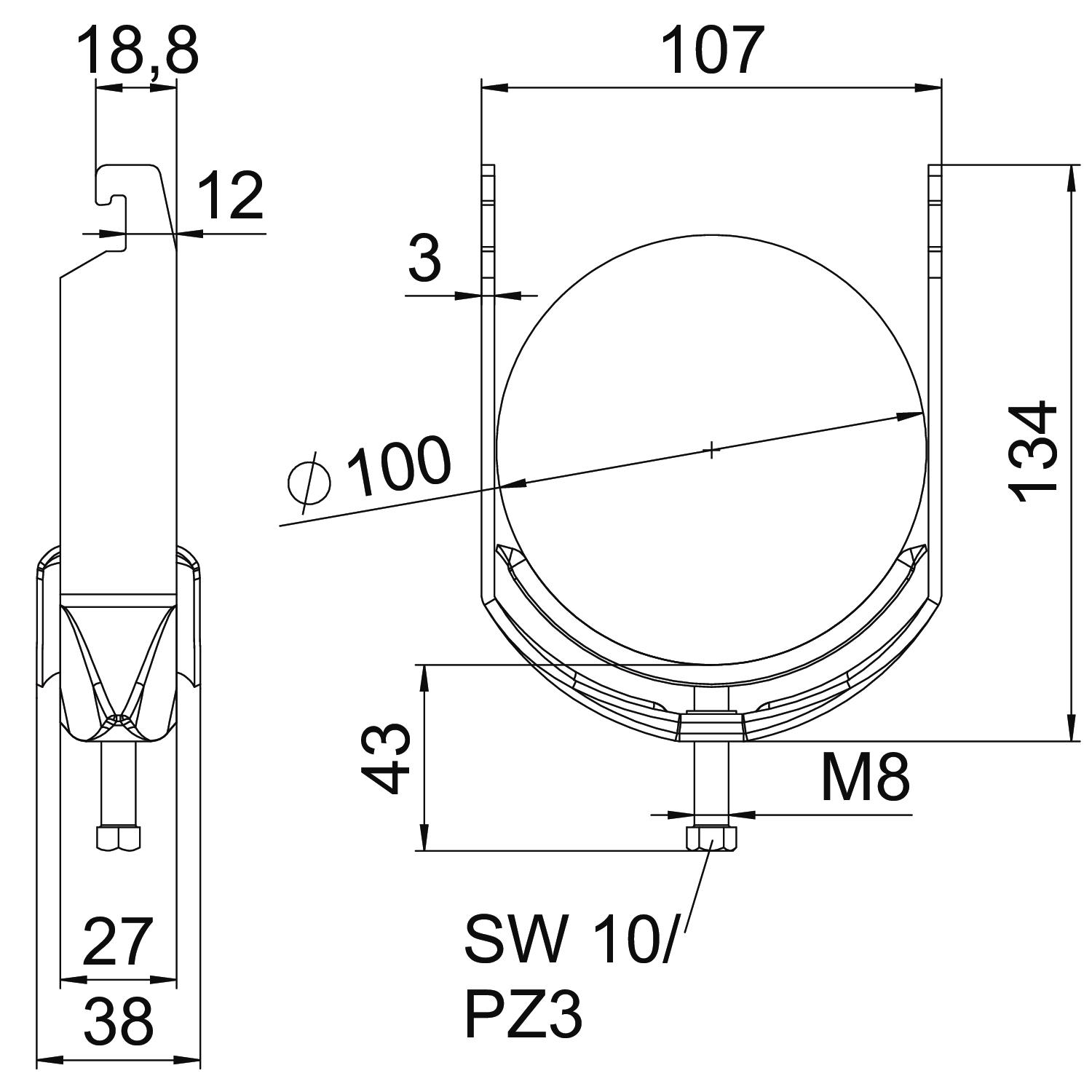

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 134 mm Capacità D max 100 mm Capacità D min. 90 mm Con controcoppa no Con coppa in plastica no Con coppa metallica sì Dimensione A 27 mm Dimensione B 107 mm Dimensione C 38 mm Dimensione G (mm) M8 Dimensione H 134 mm Dimensione L 43 mm Dimensione t 3 mm Dimensionee 90-100mm Dimensioni asola 10 mm Filettatura M8 Larghezza 107 mm Lughezza. 27 mm Lunghezza esterna 38 mm Mantenimento funzionale sì Materiale Acciaio Materiale della coppa Acciaio Max Coppia di serraggio 5 Nm Numero dei cavi/tubi 1 per diametro tubo max 100 mm per diametro tubo min. 90 mm per profilato portacavi con apertura asola (con intervallo) max 22 mm per profilato portacavi con apertura asola (con intervallo) min. 18 mm Priva di alogeni sì Spessore lamiera 3 mm Superficie zincato a caldo per immersione Tipo di montaggio Profilati - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BS-U1-M-100 FT / 1186597 , 0.29MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-U1-M-100 FT / 1186597 , 0.18MB , pdfRelazione periziale Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfIstruzioni di montaggio Bügelschelle U-Fuß Metall , 2.86MB , pdf
