Supporto a morsetto SSP 6-21, FT M6
N. art. 1486232 | EAN 4012196342112 | ELDAS-No. 127 190 109
- Descrizione del prodotto
-
Descrizione del prodotto

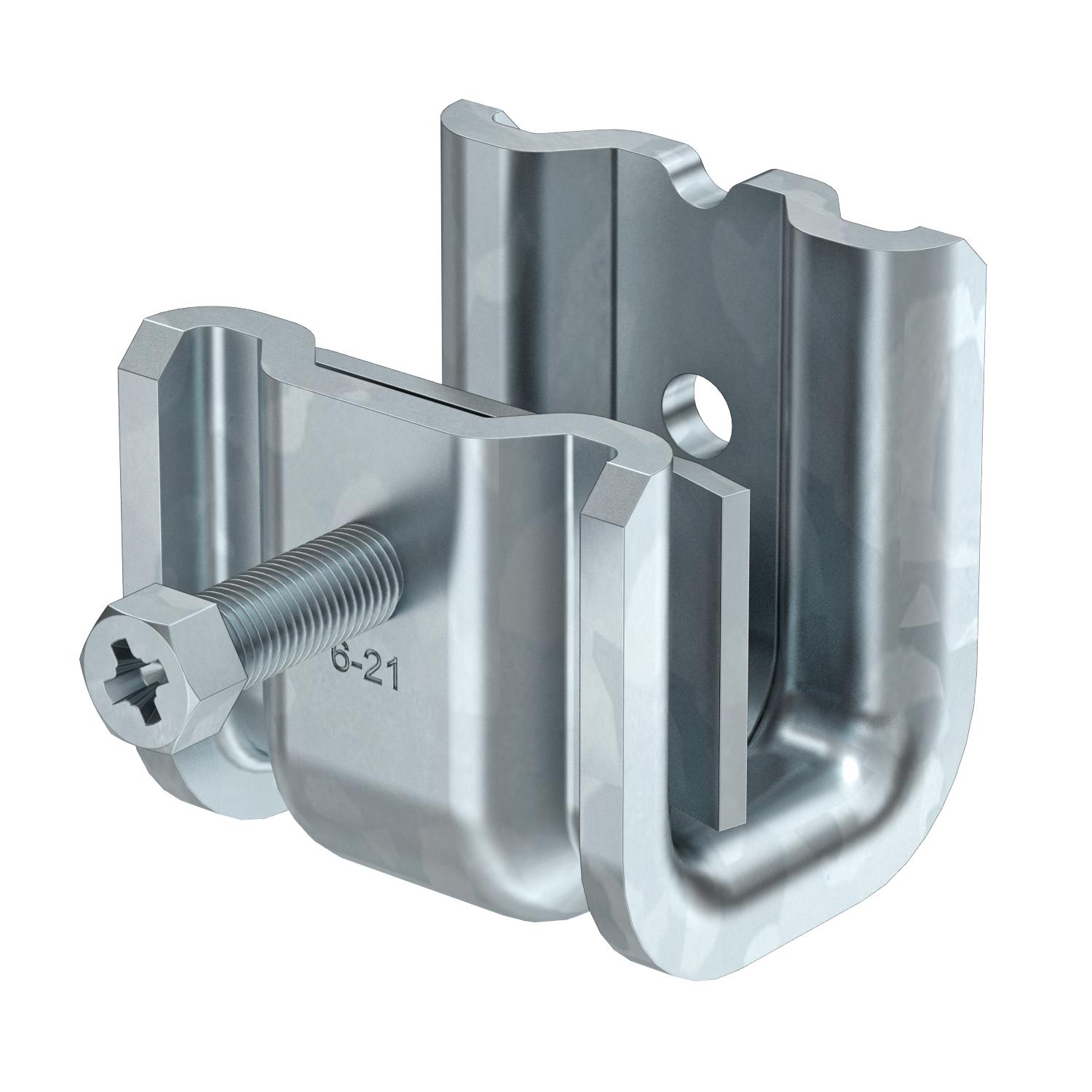

Questo tipo di graffe di supporto viene spinto sulle travi e fissato con coppa e vite (M8) alla trave o ai profilati piatti. La vite a testa esagonale ha un'apertura di chiave di 10 mm. Nella graffa sono inoltre presenti due altre filettature M6, per fissare per esempio delle aste filettate.
-
- Dati tecnici
-
Dati tecnici

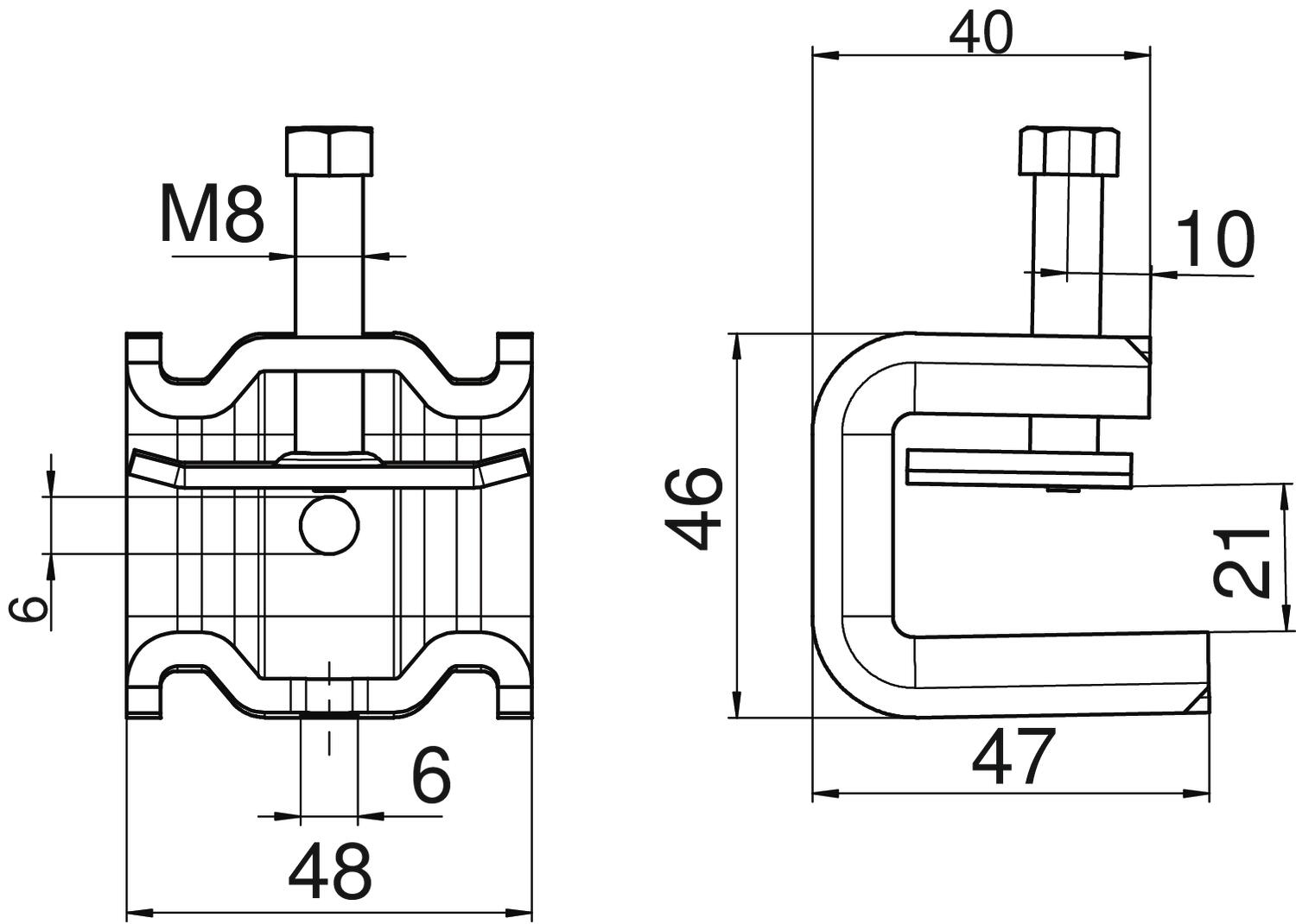

Adatto per asta filettata metrica 6 Carico di rottura F1 1,75 kN Carico di rottura F2 1,5 kN Cerniera regolabile no Con cerniera no Dimensione B 48 mm Dimensione H 46 mm Dimensione L 47 mm Dimensionee 6-21mm Filettatura M8 Filettatura metrica 8 Materiale Acciaio Spessore flangia F max 21 mm Spessore flangia F min. 6 mm Superficie zincato a caldo per immersione Tipo di fissaggio Morsetti Tipo/componenti di collegamento Filettatura - Tutti i tipi
- Download
-
Scheda tecnica SSP 6-21 M6 FT / 1486232 , 0.21MB , pdfDichiarazione di conformità SSP 6-21 M6 FT / 1486232 , 0.04MB , pdfREACH Dichiarazione di conformità SSP 6-21 M6 FT / 1486232 , 0.12MB , pdfRoHS Dichiarazione di conformità SSP 6-21 M6 FT / 1486232 , 0.12MB , pdf
