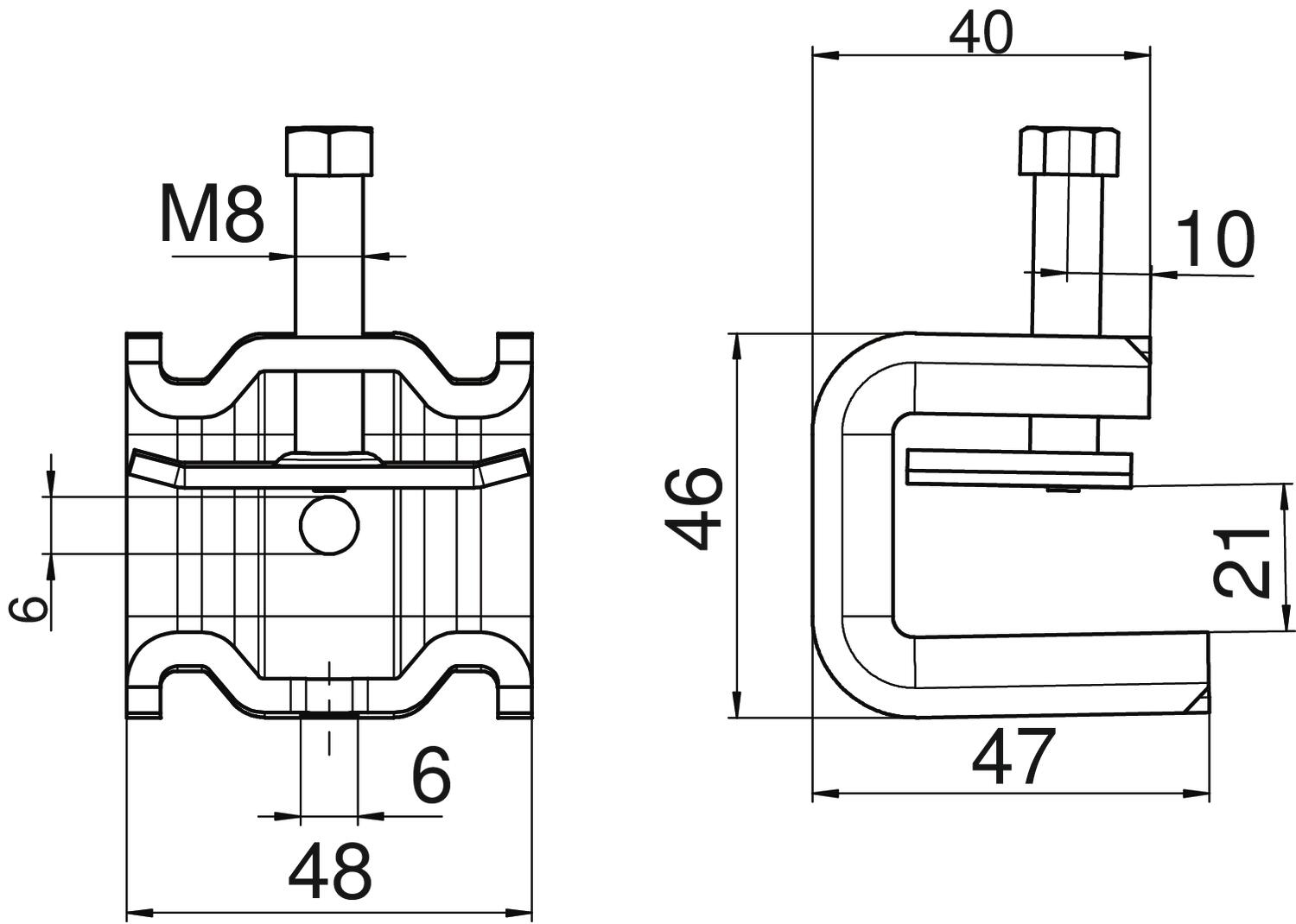

Supporto a morsetto SSP 6-21, VA M6 | | | | | 48 | 47 | 6 | 21

Supporto a morsetto SSP 6-21, VA M6

N. art. 1486234 | EAN 4012196342136 | ELDAS-No. 127 190 119

N. art. / Tipo

Dimensione B	48 mm

Dimensione L	47 mm

Spessore flangia F min.	6 mm

Spessore flangia F max	21 mm

Descrizione del prodotto

Descrizione del prodotto

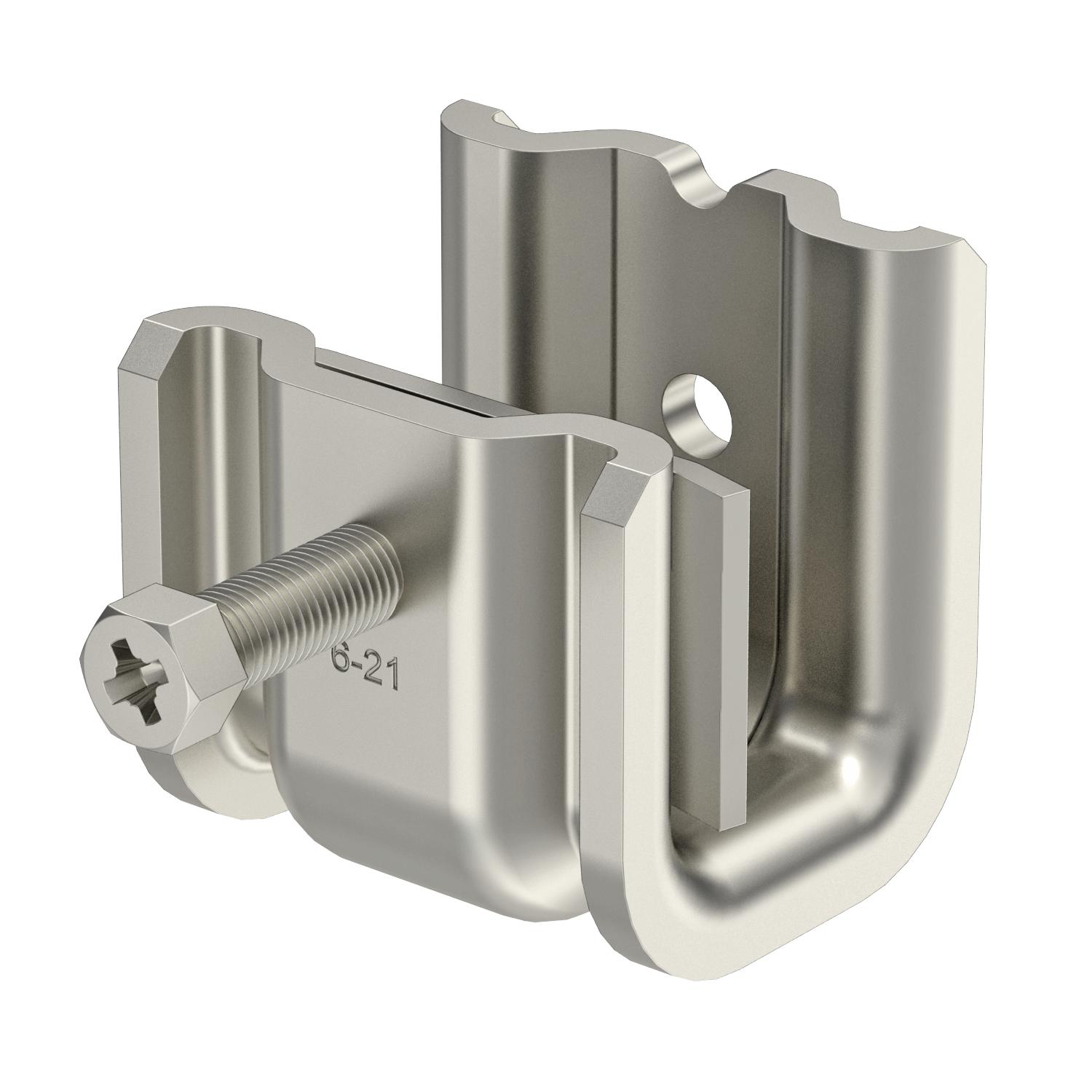

Questo tipo di graffe di supporto viene spinto sulle travi e fissato con coppa e vite (M8) alla trave o ai profilati piatti. La vite a testa esagonale ha un'apertura di chiave di 10 mm. Nella graffa sono inoltre presenti due altre filettature M6, per fissare per esempio delle aste filettate.

Dati tecnici

Dati tecnici

Adatto per asta filettata metrica	6
Carico di rottura F1	1,75 kN
Carico di rottura F2	1,5 kN
Cerniera regolabile	no
Con cerniera	no
Dimensione B	48 mm
Dimensione H	46 mm
Dimensione L	47 mm
Dimensionee	6-21mm

Filettatura	M8
Filettatura metrica	8
Materiale	Acciaio, inox
Spessore flangia F max	21 mm
Spessore flangia F min.	6 mm
Superficie	non trattato, ulteriore trattamento
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Filettatura

Tutti i tipi

Tutti i tipi

Tipo	Dimensione B	Dimensione L	Spessore flangia F min.	Spessore flangia F max	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SSP 6-21 M6 A2	48 mm	47 mm	6 mm	21 mm	127 190 119	1486234	pz	25 pz	2.922,98 CHF Prezzo / 100 pz
SSP 6-21 M6 A4	48 mm	47 mm	6 mm	21 mm	127 190 129	1486236	pz	25 pz	3.396,56 CHF Prezzo / 100 pz
