- Descrizione del prodotto
-
Descrizione del prodotto

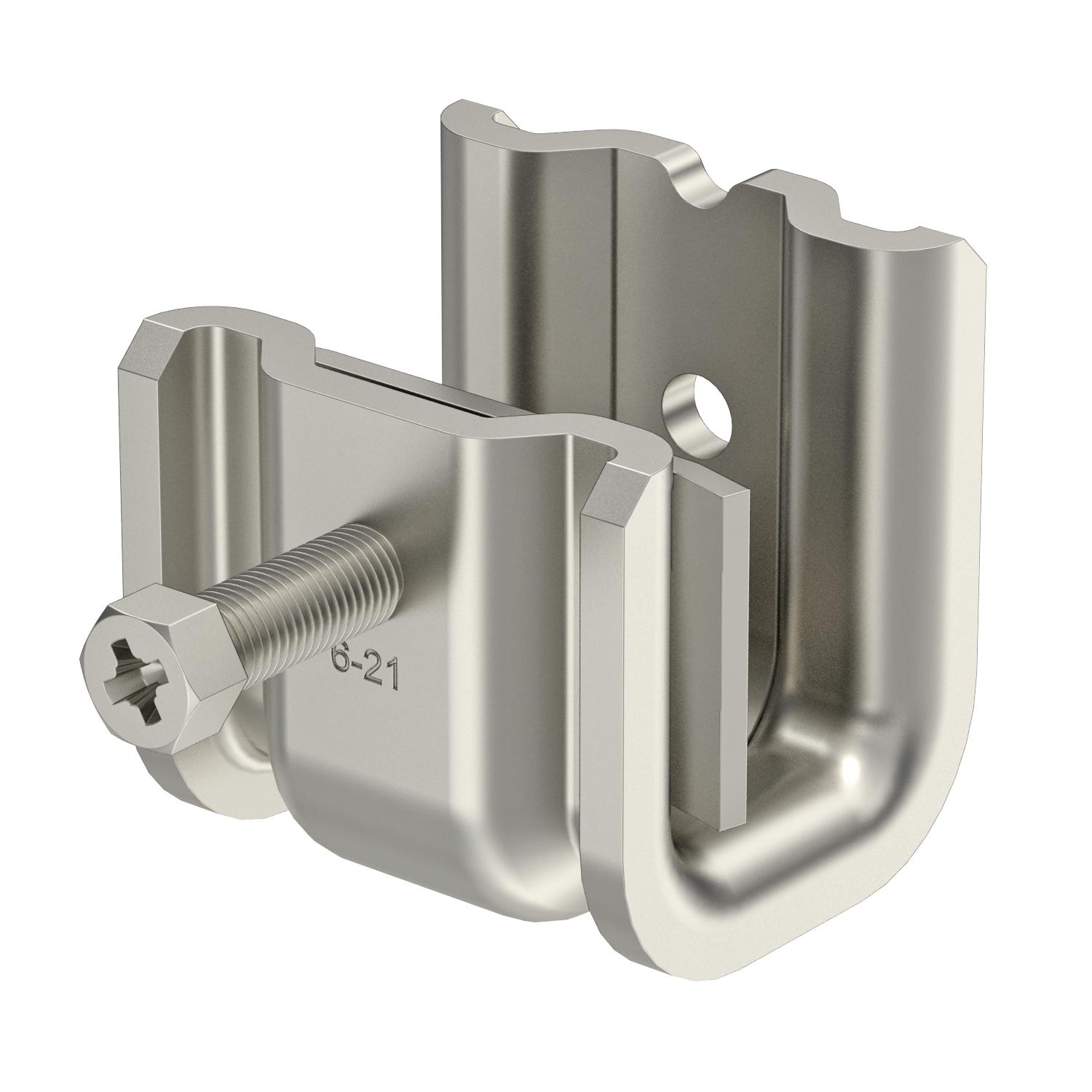

Questo tipo di graffe di supporto viene spinto sulle travi e fissato con coppa e vite (M8) alla trave o ai profilati piatti. La vite a testa esagonale ha un'apertura di chiave di 10 mm. Nella graffa sono inoltre presenti due altre filettature M6, per fissare per esempio delle aste filettate.
- Dati tecnici
-
Dati tecnici

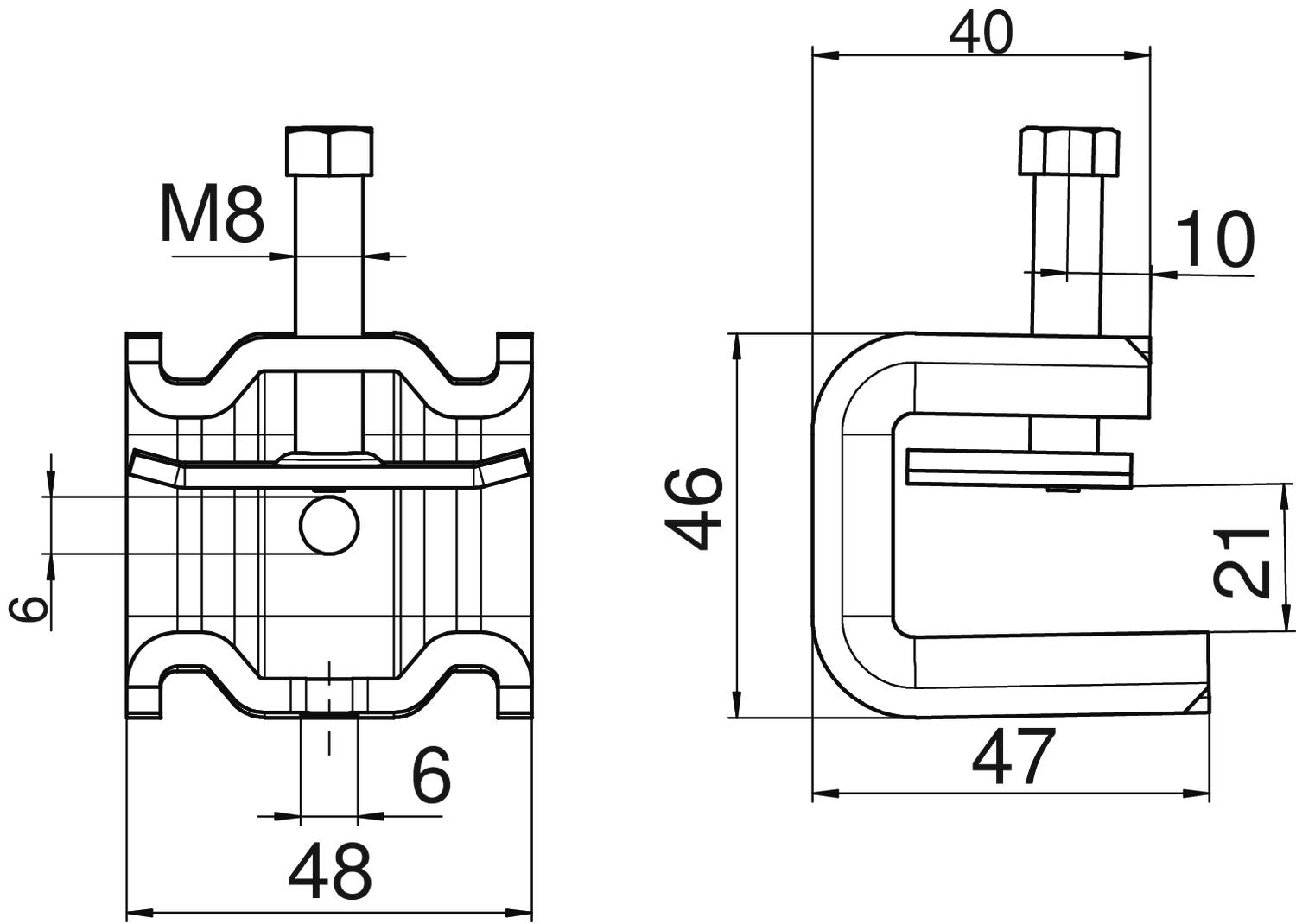

Adatto per asta filettata metrica 6 Carico di rottura F1 1,75 kN Carico di rottura F2 1,5 kN Cerniera regolabile no Con cerniera no Dimensione B 48 mm Dimensione H 46 mm Dimensione L 47 mm Dimensionee 6-21mm Filettatura M8 Filettatura metrica 8 Materiale Acciaio INOX 1.4404 Spessore flangia F max 21 mm Spessore flangia F min. 6 mm Superficie non trattato, ulteriore trattamento Tipo di fissaggio Morsetti Tipo/componenti di collegamento Filettatura - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SSP 6-21 M6 A4 / 1486236 , 0.26MB , pdfDichiarazione di conformità SSP 6-21 M6 A4 / 1486236 , 0.04MB , pdfREACH Dichiarazione di conformità SSP 6-21 M6 A4 / 1486236 , 0.12MB , pdfRoHS Dichiarazione di conformità SSP 6-21 M6 A4 / 1486236 , 0.12MB , pdf
