- Descrizione del prodotto
-

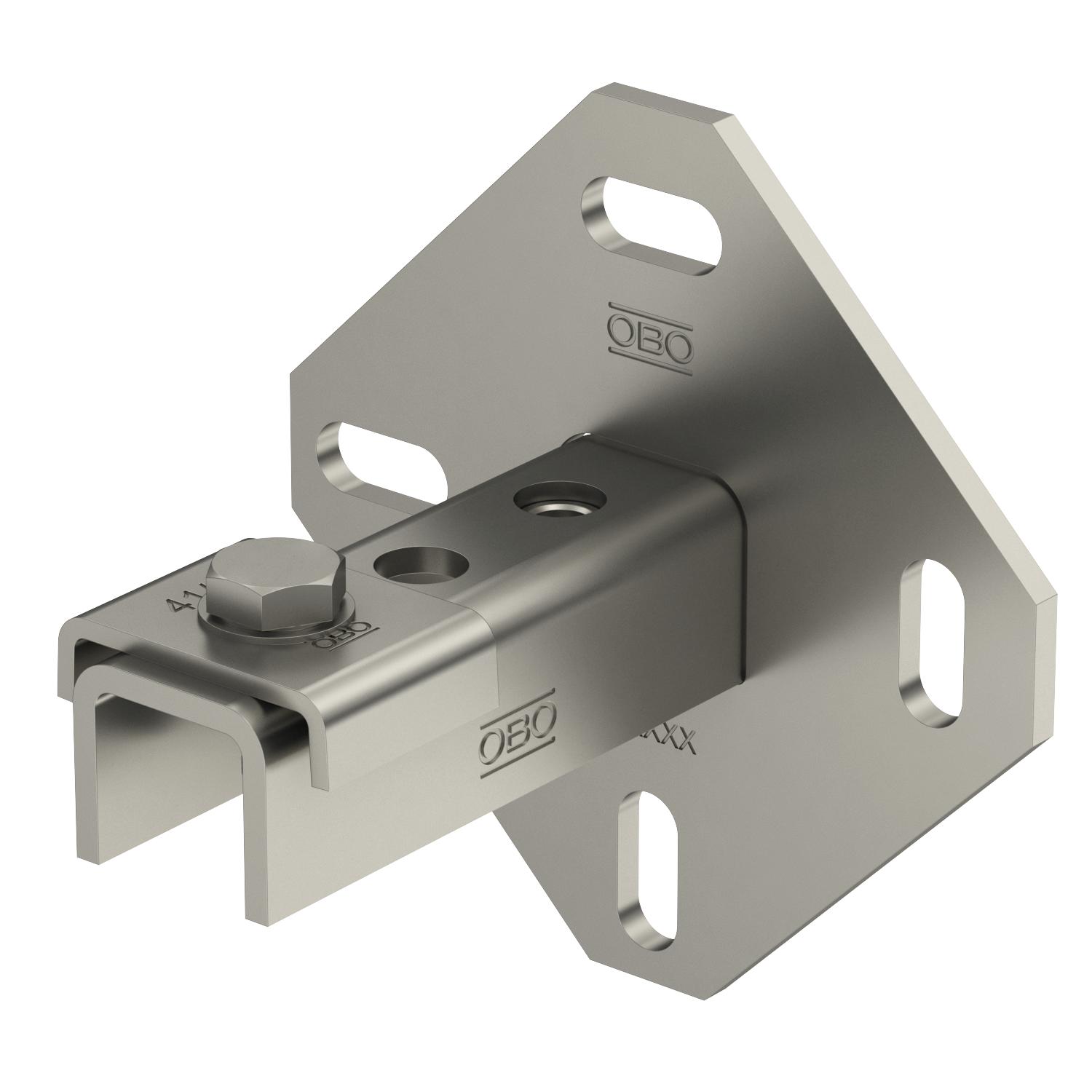

Descrizione del prodotto
Il supporto parete, pavimento e soffitto può essere utilizzato in maniera ideale come console per il montaggio a parete, pavimento e soffitto.
Adatto anche per strutture montanti e telai insieme ai profilati di montaggio MS 4141
- Dati tecnici
-
Dati tecnici

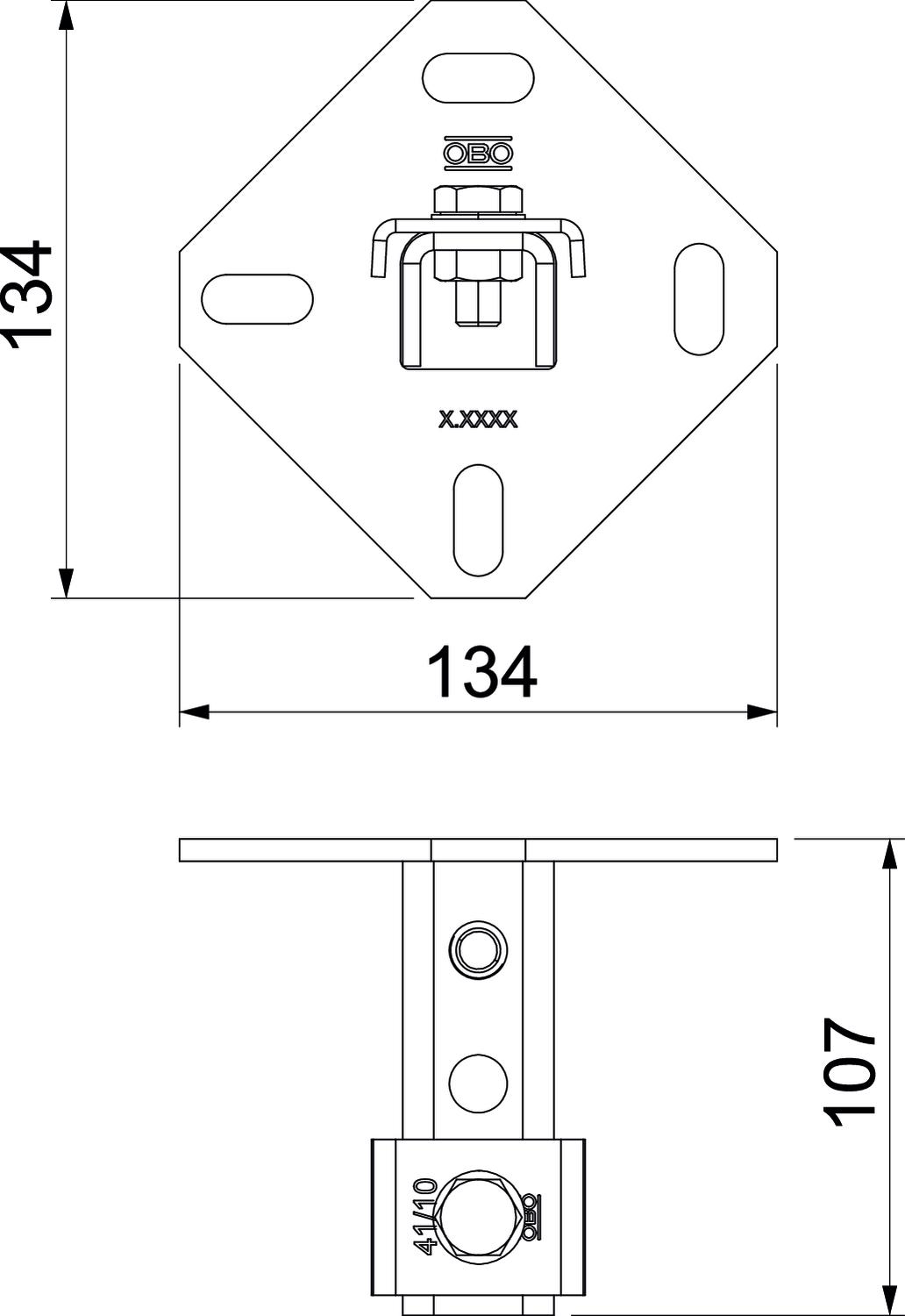

Dimensionee 134x110x102 Dimensioni asola 22 mm Dimensioni foro 25 x 11 mm Forma del profilato Profilo a C Materiale Acciaio INOX 1.4301 Spessore materiale 5 mm Superficie non trattato, ulteriore trattamento Valore statico A 2,97 cm² Valore statico ly 6,05 cm Valore statico lz 9,01 cm Valore statico Wy 2,91 cm² Valore statico Wz 4,4 cm² Versione asolato Misure
Altezza 110 mm Larghezza 134 mm Lughezza. 102 mm - Tutti i tipi
- Download
-
Scheda tecnica WBDHE 41 A2 / 1123195 , 0.21MB , pdfOpuscolo Sistemi di profilati , 2.10MB , pdfDichiarazione di conformità WBDHE 41 A2 / 1123195 , 2.00MB , pdf
