Supporto per carichi pesanti DSSL 32 | 105 | 140

morepic-1

morepic-2

Supporto per carichi pesanti DSSL

N. art. 7410583 | EAN 4012196540921

N. art. / Tipo

Larghezza	32 mm

Altezza massetto min.

Altezza massetto max

Descrizione del prodotto

Descrizione del prodotto

Supporto per carichi pesanti per puntellare le zone degli angoli delle UZD-3 e delle cassette telaio.

Dati tecnici

Misure

Altezza	100 mm
Altezza massetto max	140 mm
Altezza massetto min.	105 mm
Dimensionee	105/140
Larghezza	32 mm

Lughezza.	155 mm
Materiale	Acciaio
Superficie	zincato in continuo
Versione per carichi pesanti	sì

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Altezza massetto min.	Altezza massetto max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
DSSL2 75	32 mm	75 mm	110 mm	7410581	VPE	1 VPE	136,41 CHF Prezzo / 1 VPE
DSSL2 105	32 mm	105 mm	140 mm	7410583	VPE	1 VPE	149,85 CHF Prezzo / 1 VPE
DSSL2 135	32 mm	135 mm	170 mm	7410585	VPE	1 VPE	163,16 CHF Prezzo / 1 VPE
DSSL2 165	32 mm	165 mm	200 mm	7410587	VPE	1 VPE	176,37 CHF Prezzo / 1 VPE
DSSL2 195	32 mm	195 mm	230 mm	7410589	VPE	1 VPE	223,09 CHF Prezzo / 1 VPE

Download

Scheda tecnica DSSL2 105 / 7410583 , 0.19MB , pdf

Catalogo Sistemi di installazione a pavimento e sottopavimento , 42.28MB , pdf

Dichiarazione di conformità UE DSSL2 105 / 7410583 , 0.17MB , pdf

Dichiarazione di conformità UK DSSL2 105 / 7410583 , 0.14MB , pdf

Download

REACH Dichiarazione di conformità DSSL2 105 / 7410583 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità DSSL2 105 / 7410583 , 0.12MB , pdf

Download

Licenza Approvazione VDE Cassette per carichi pesanti , 0.12MB , pdf

Download

Istruzioni di montaggio Schwerlastsystem , 6.72MB , pdf

Istruzioni di montaggio Schwerlastkassetten Stützen , 3.28MB , pdf

Download

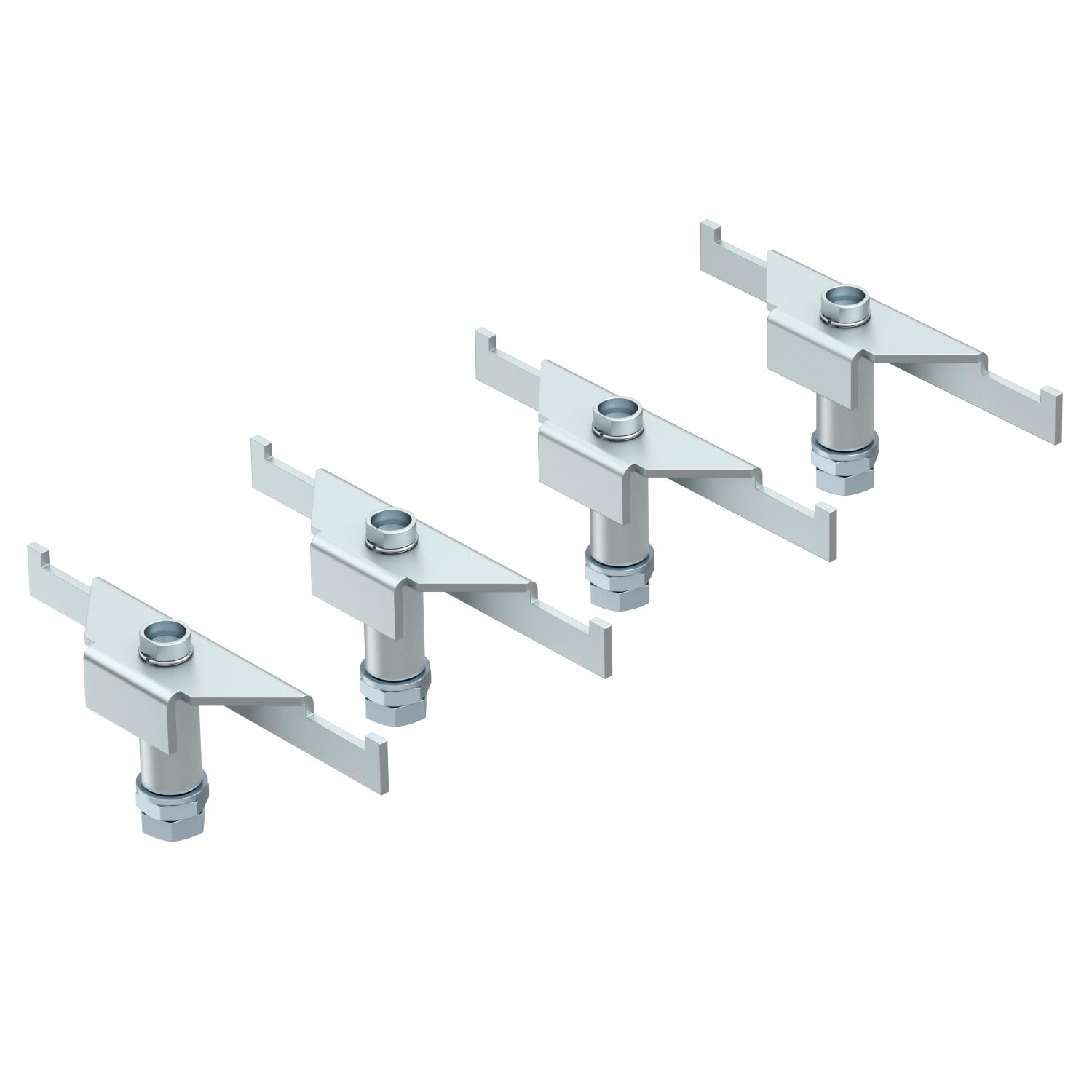

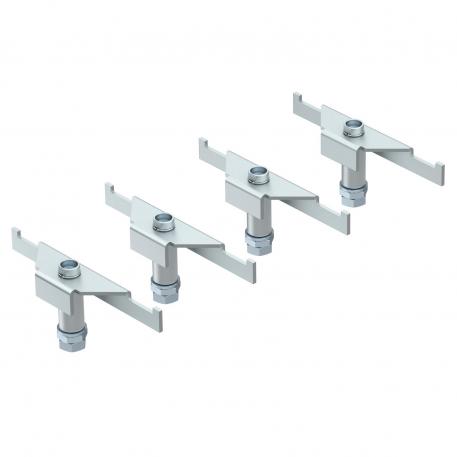

Grafico prodotto DSSL2 105 / 7410583, 48.58 kB, jpg

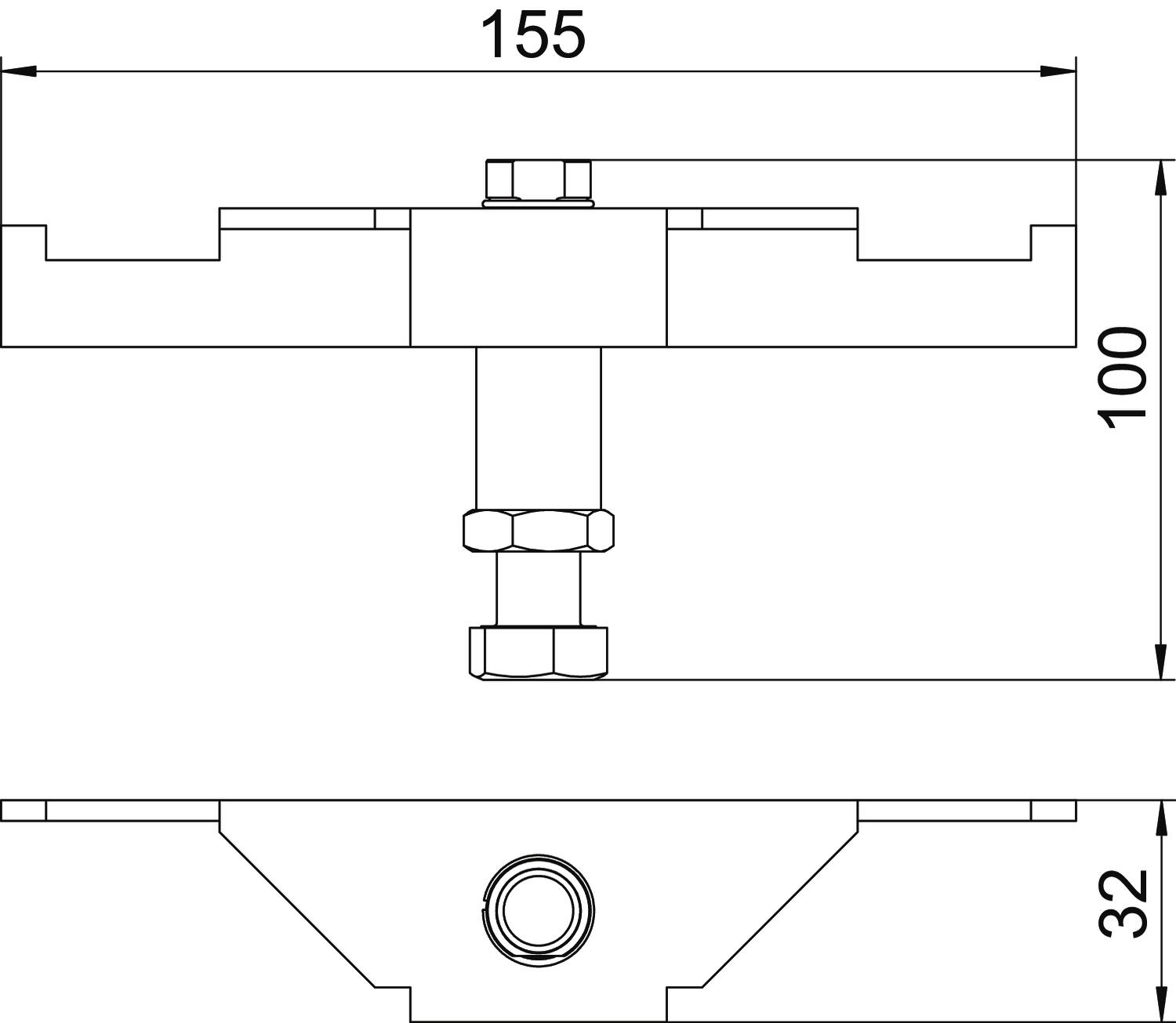

Disegno quotato DSSL2 105 / 7410583, 58.37 kB, jpg

DSSL2 105 / 7410583

7410583_KSTP1.stp, 250.91 kB
