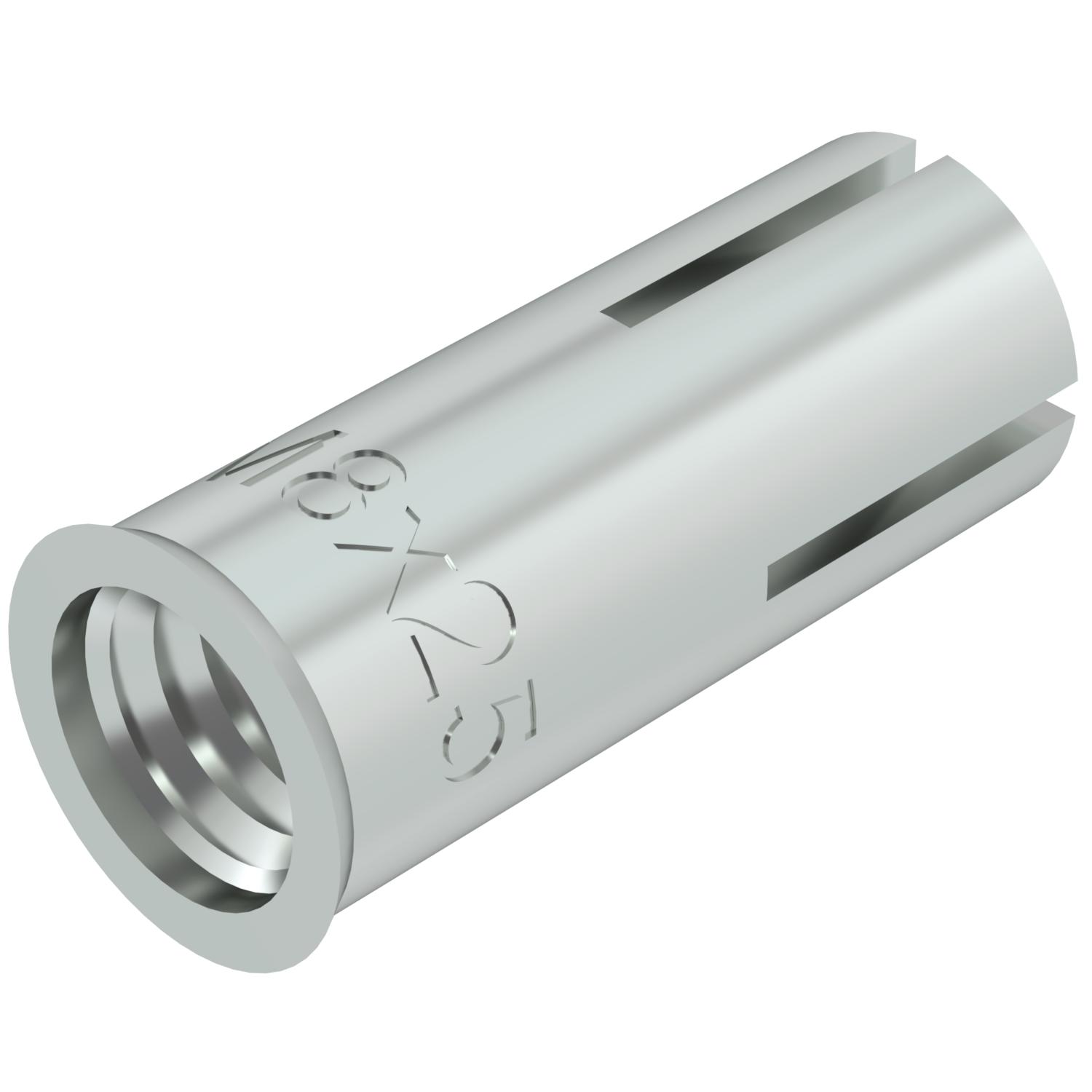

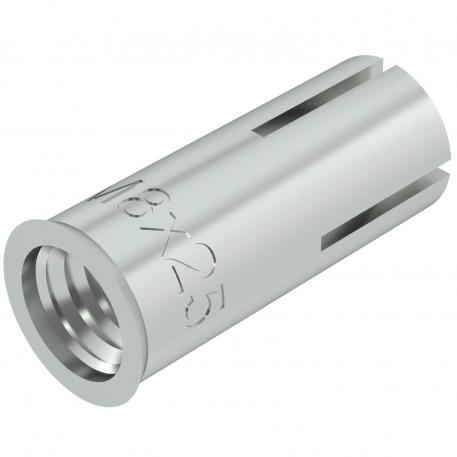

Tassello a percussione, versione con collo
N. art. 3492020 | EAN 4012196709618 | ELDAS-No. 166 090 829
- Descrizione del prodotto
-
Descrizione del prodottoAncoraggio a percussione per il fissaggio singolo di sistemi non portanti in calcestruzzo non fessurato e per il fissaggio multiplo nel calcestruzzo fessurato e non fessurato.
Omologazione antincendio controllata, classe di resistenza al fuoco R 120 secondo l'omologazione tecnica europea ETA-02/0020 (ott. 7) e l'omologazione tecnica europea ETA-05/0116.
Montaggio con attrezzo di marcatura e posa.
-
- Dati tecnici
-
Dati tecnici

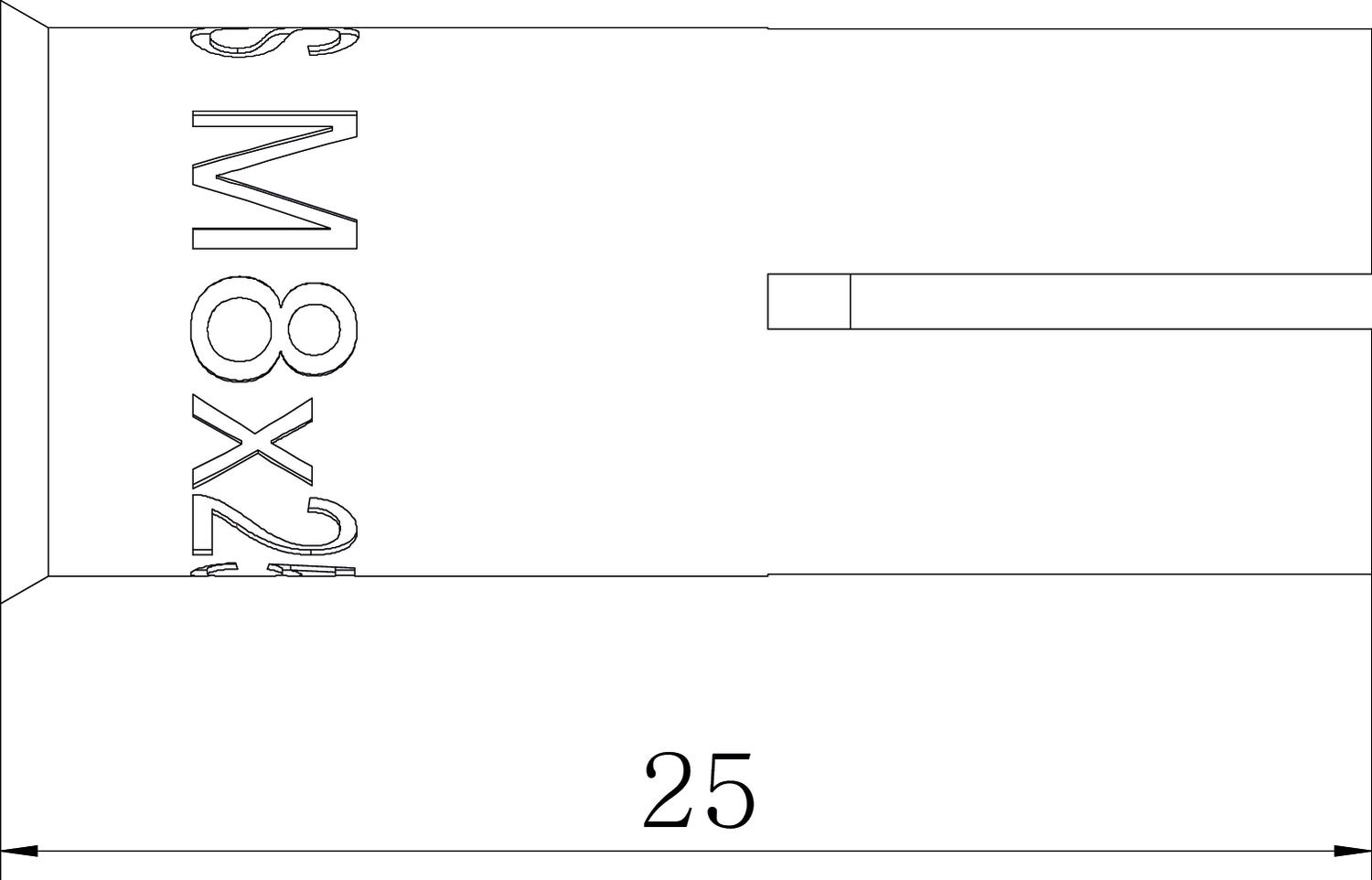

Adatto per materiale da costruzione Calcestruzzo Autoperforante no Carico ammesso in posa 1,9 Colore zinco Diametro della foratura min. 10 mm Dimensione L 25 mm Dimensionee 8x25 Dispositivo di fissaggio altro Filettatura M8 Filettatura metrica 8 Lughezza. 25 mm Materiale Acciaio Omologazioni presenti sì Profondità di avvitamento max 12 mm Profondità di avvitamento min. 8 mm Profondità foratura 25 mm Superficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio non passante Versione Impatto - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica ES M 8x25 / 3492020 , 0.17MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE ES M 8x25 / 3492020 , 0.30MB , pdfREACH Dichiarazione di conformità ES M 8x25 / 3492020 , 0.12MB , pdfRoHS Dichiarazione di conformità ES M 8x25 / 3492020 , 0.12MB , pdfCertificato di omologazione Certificazione tecnica europea MKT Fissaggio multiplo, Tassello a percussione E, ES , 4.00MB , pdfCertificato di omologazione Certificazione tecnica europea MKT fissaggio semplice, ancoraggio a percussione E, ES , 2.59MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio tassello per parete cava Easy , 0.98MB , pdfIstruzioni di montaggio Istruzioni di montaggio ancoraggio a percussione E , 0.98MB , pdf
