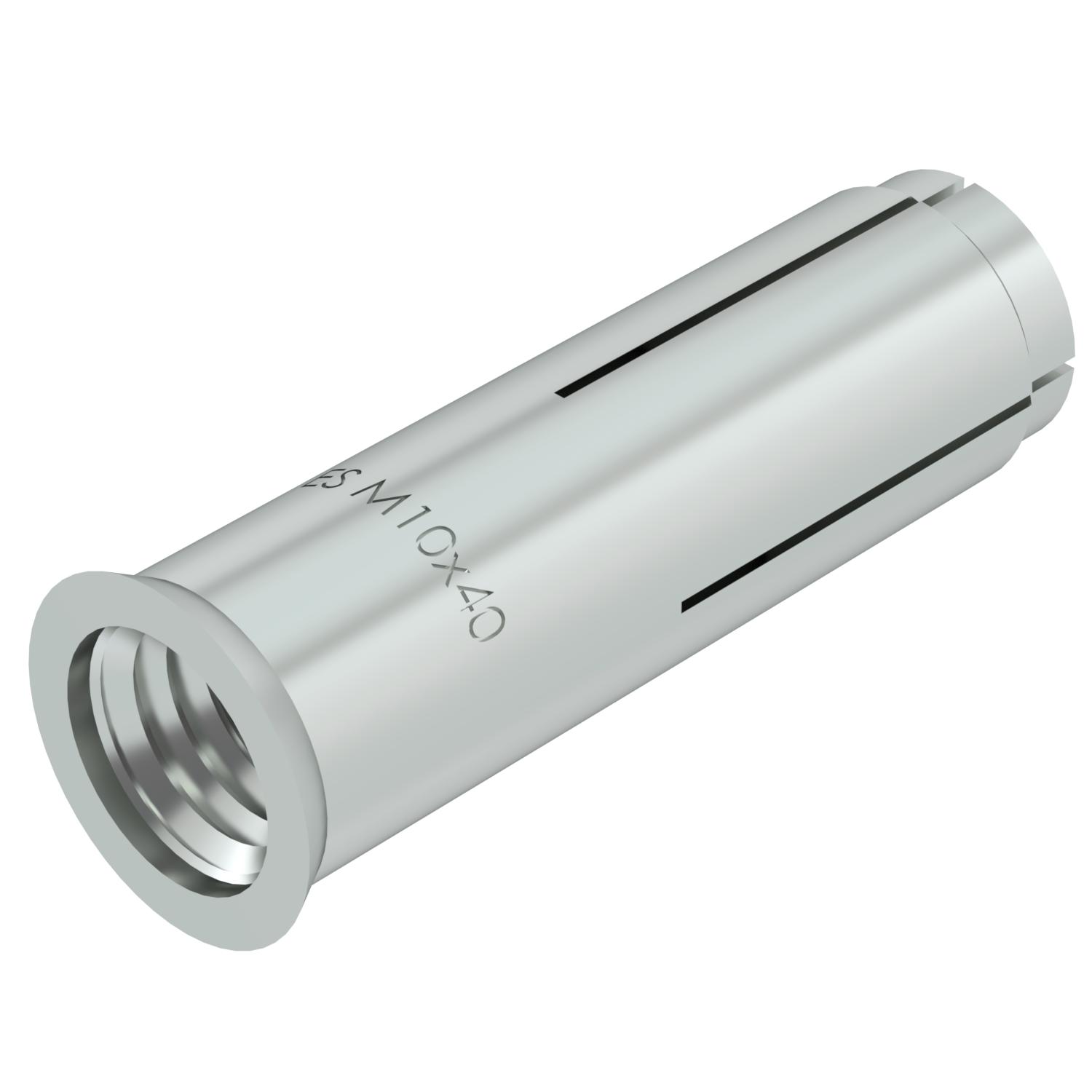

Tassello a percussione, versione con collo
N. art. 3492024 | EAN 4012196709656 | ELDAS-No. 166 090 859
- Descrizione del prodotto
-
Descrizione del prodottoAncoraggio a percussione per il fissaggio singolo di sistemi non portanti in calcestruzzo non fessurato e per il fissaggio multiplo nel calcestruzzo fessurato e non fessurato.
Omologazione antincendio controllata, classe di resistenza al fuoco R 120 secondo l'omologazione tecnica europea ETA-02/0020 (ott. 7) e l'omologazione tecnica europea ETA-05/0116.
Montaggio con attrezzo di marcatura e posa.
-
- Dati tecnici
-
Dati tecnici

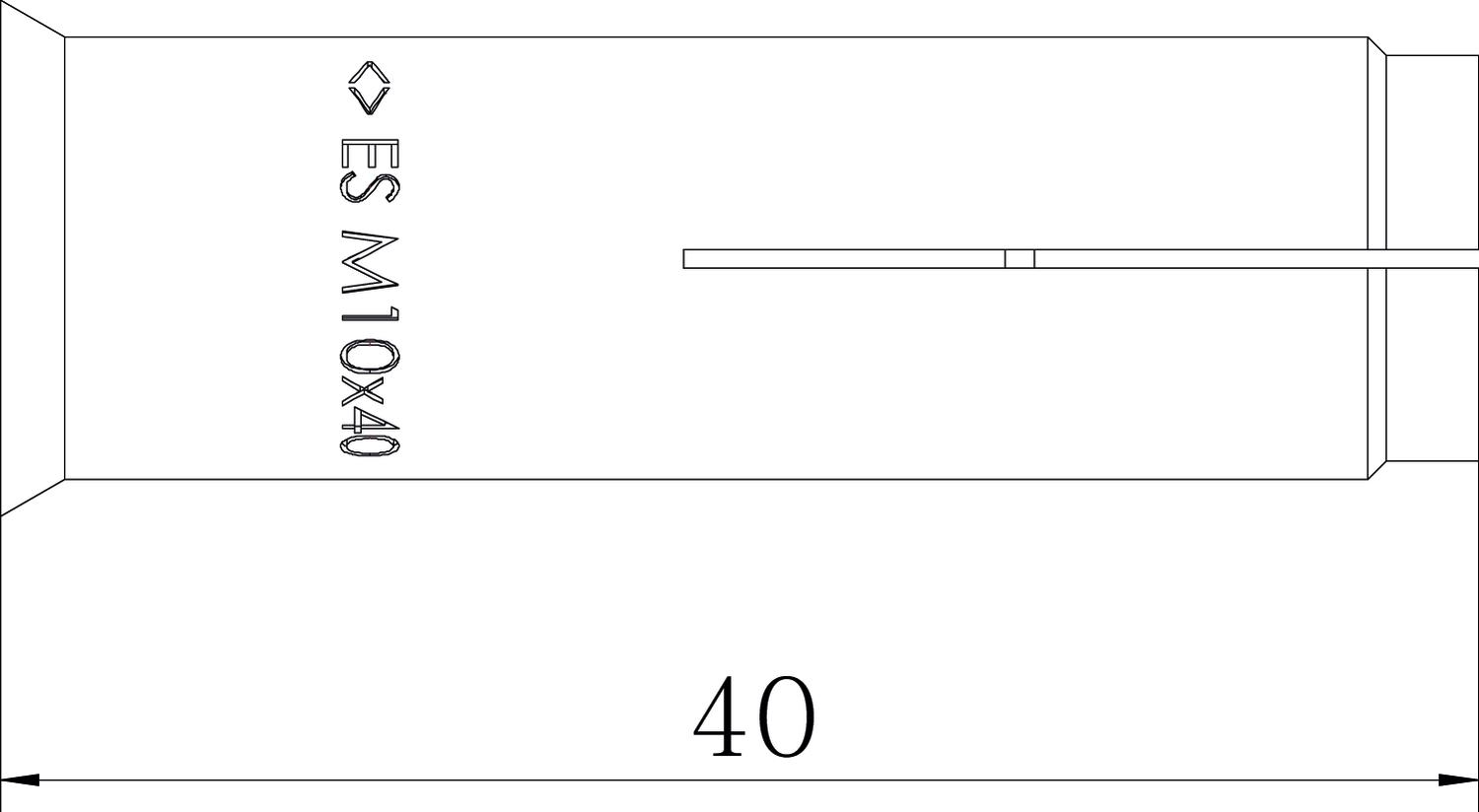

Adatto per materiale da costruzione Calcestruzzo Autoperforante no Carico ammesso in posa 2 Colore zinco Diametro della foratura min. 12 mm Dimensione L 40 mm Dimensionee 10x40 Dispositivo di fissaggio altro Filettatura M10 Filettatura metrica 10 Lughezza. 40 mm Materiale Acciaio Omologazioni presenti sì Profondità di avvitamento max 15 mm Profondità di avvitamento min. 11 mm Profondità foratura 40 mm Superficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio non passante Versione Impatto - Tutti i tipi
-
Tutti i tipi
