Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 3498683 / Tassello BZ3

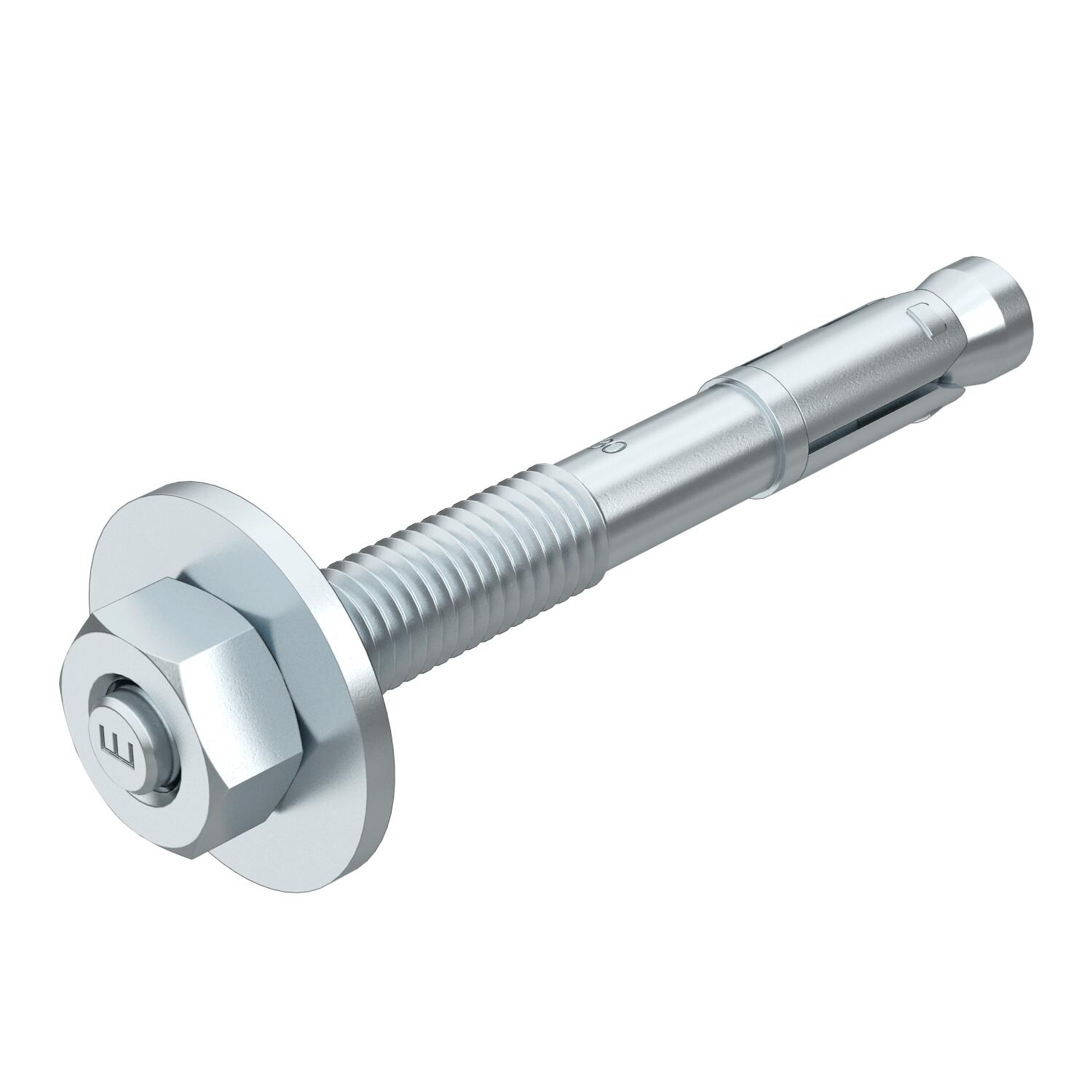

Tassello BZ-U G
N. art. 3498320 | EAN 4012196411818
- Descrizione del prodotto
-
Descrizione del prodottoTassello BZ per il fissaggio di carichi da medi a pesanti e in calcestruzzo fessurato e non fessurato. Riunisce carichi molto alti sicuri e distanza dei bordi e assiali molto ridotta.
-
- Dati tecnici
-
Dati tecnici

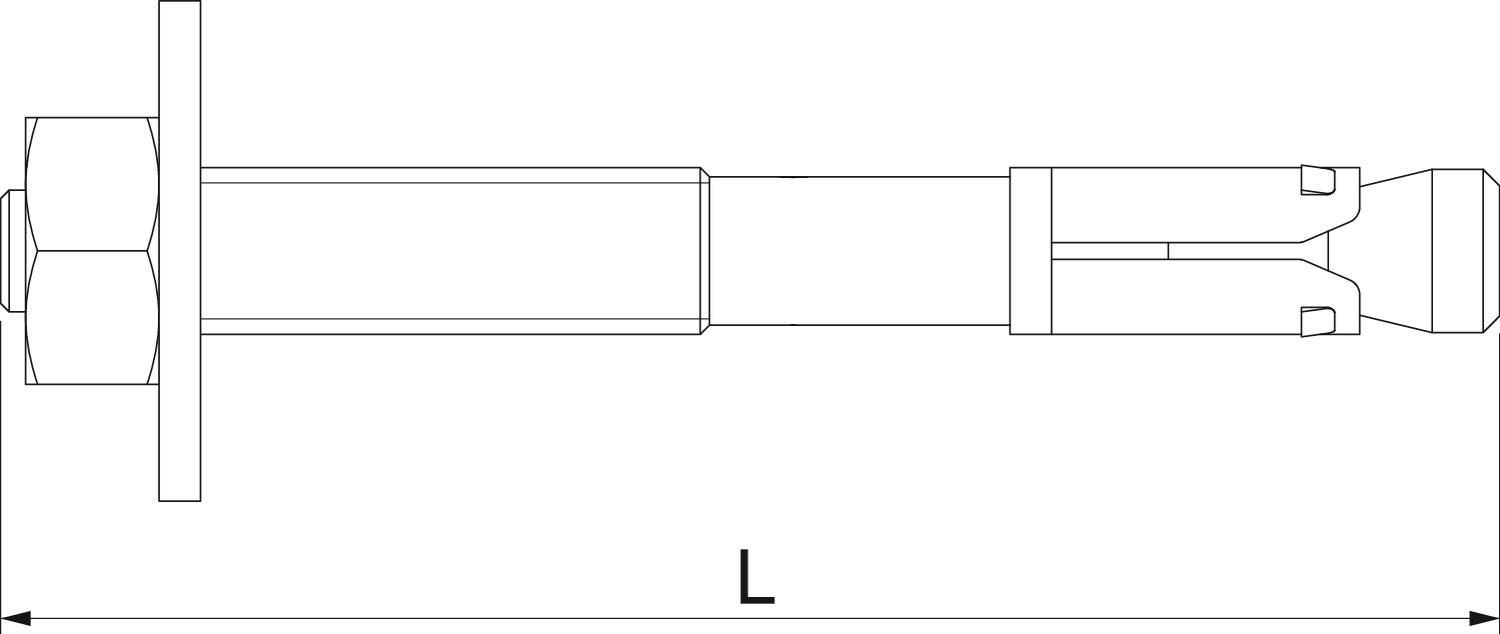

Carico ammesso in posa 2,4 Diametro della foratura min. 8 mm Dimensione L 75 mm Dimensionee M8x75mm Filettatura M8 Filettatura metrica 8 Lughezza. 75 mm Materiale Acciaio Omologazioni presenti sì Profondità foratura 60 mm Range di serraggio max 21 mm Range di serraggio min. 10 mm Spessore morsetto 10 mm Superficie zincato galvanicamente Tipo filettatura metrica Versione per impatto Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
- Download
-
Scheda tecnica BZ-U 8-10-21/75 / 3498320 , 0.16MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE BZ-U 8-10-21/75 / 3498320 , 0.29MB , pdfREACH Dichiarazione di conformità BZ-U 8-10-21/75 / 3498320 , 0.12MB , pdfRoHS Dichiarazione di conformità BZ-U 8-10-21/75 / 3498320 , 0.12MB , pdfCertificato di omologazione Certificazione tecnica europea MKT fissaggio con bulloni BZ, BZ-IG , 0.13MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdfIstruzioni di montaggio Istruzioni di montaggio fissaggio con bulloni BZ; BZ-U , 0.98MB , pdf
