Descrizione del prodotto

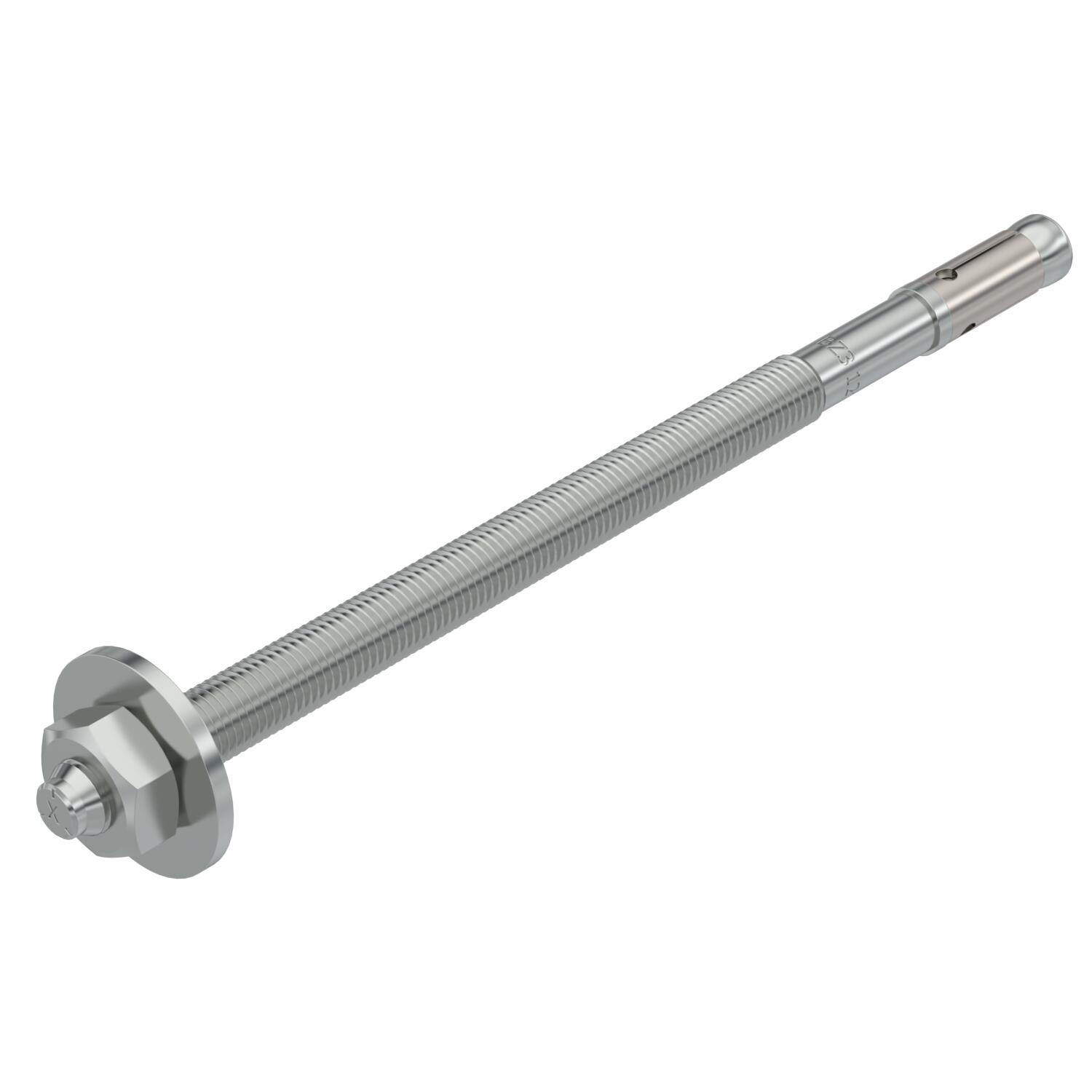

Tassello BZ3 per il fissaggio di carichi da medi a pesanti e in calcestruzzo fessurato e non fessurato. Riunisce carichi molto alti sicuri e distanza dei bordi e assiali molto ridotta.
Da piantare.
Approvazione tecnica europea ETA-19/0619, comprendente i valori caratteristici in condizioni di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
Certificazione agli urti dell'Ufficio federale della protezione della popolazione, Berna, Svizzera.
* Con rondella grande secondo DIN EN ISO 7093-1 (DIN 9021)
- Dati tecnici
-
Dati tecnici

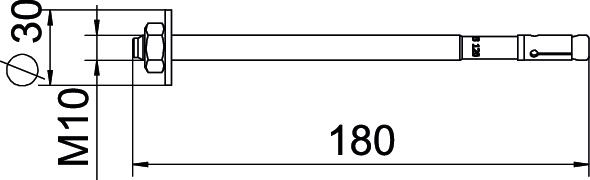

Apertura di chiave 17 Classe di protezione antincendio secondo EN 13501-2 altro Colore zinco Diametro della foratura min. 10 mm Dimensione L 180 mm Dimensionee M10x180 Dispositivo di fissaggio ancoraggio Dado Filettatura M10 Filettatura metrica 10 Lughezza. 180 mm Lunghezza filettatura 135 mm Materiale Acciaio Omologazioni presenti sì Profondità foratura 71 mm Range di serraggio max 120 mm Range di serraggio min. 60 mm Sistema a vite Ancoraggio Esagonale esterno Spessore morsetto 120 mm Superficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio non passante Tipo filettatura metrica Valutazione del sisma ETA C1 e C2 Versione per impatto Versione ancoraggio NULL Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
-
Tutti i tipi
