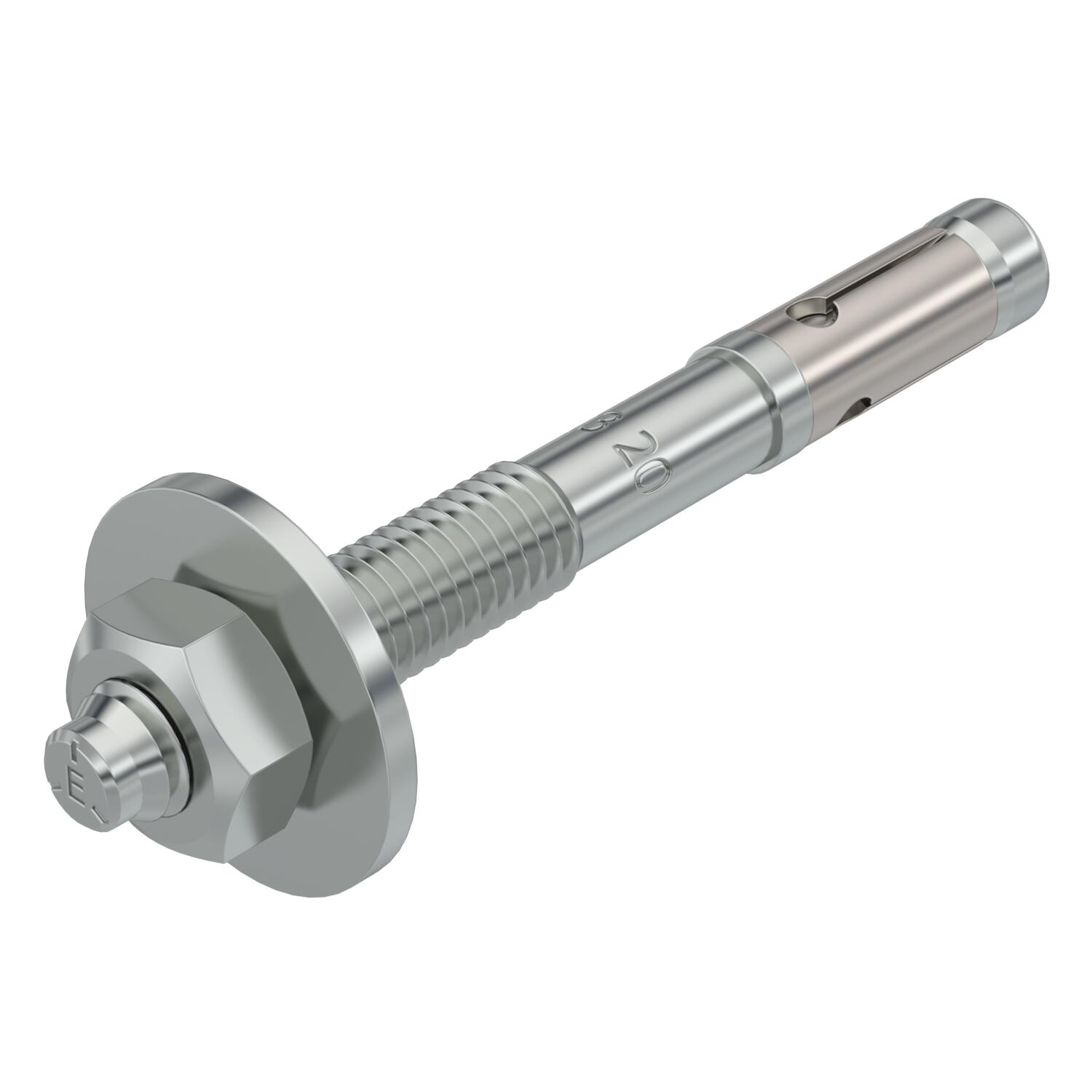

Tassello BZ3
N. art. 3498683 | EAN 4012197357238 | ELDAS-No. 127 091 419
- Descrizione del prodotto
-
Descrizione del prodottoTassello BZ3 per il fissaggio di carichi da medi a pesanti e in calcestruzzo fessurato e non fessurato. Riunisce carichi molto alti sicuri e distanza dei bordi e assiali molto ridotta.
Da piantare.
Approvazione tecnica europea ETA-19/0619, comprendente i valori caratteristici in condizioni di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
Certificazione agli urti dell'Ufficio federale della protezione della popolazione, Berna, Svizzera.
* Con rondella grande secondo DIN EN ISO 7093-1 (DIN 9021)
-
- Dati tecnici
-
Dati tecnici

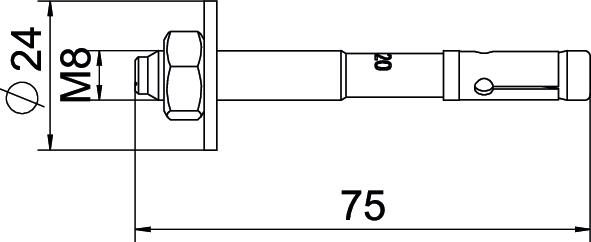

Apertura di chiave 13 Classe di protezione antincendio secondo EN 13501-2 altro Colore zinco Diametro della foratura max 8 mm Diametro della foratura min. 8 mm Dimensione L 75 mm Dimensionee M8x75 Dispositivo di fissaggio ancoraggio Dado Filettatura M8 Filettatura metrica 8 Lughezza. 75 mm Lunghezza filettatura 33 mm Materiale Acciaio Omologazioni presenti sì Range di serraggio max 20 mm Sistema a vite Ancoraggio Esagonale esterno Spessore morsetto 20 mm Superficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio non passante Tipo filettatura metrica Valutazione del sisma ETA C1 e C2 Versione per impatto Versione ancoraggio NULL Versione tasselli/chiodi/viti Tasselli ad espansione - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica BZ3 8x75/0-20 / 3498683 , 0.15MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE BZ3 8x75/0-20 / 3498683 , 0.18MB , pdfREACH Dichiarazione di conformità BZ3 8x75/0-20 / 3498683 , 0.12MB , pdfRoHS Dichiarazione di conformità BZ3 8x75/0-20 / 3498683 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
